油圧ダストシール

油圧ダストシールは、Ruichen Sealsが生産できるシーリング製品の1つです。このタイプの製品のさまざまなモデルについて学ぶことができ、構造的な組み合わせを作成することもできます。必要に応じて、ヘルプやカスタマイズされたソリューションについてお問い合わせいただくか、サンプルブックを入手するためにお問い合わせください。

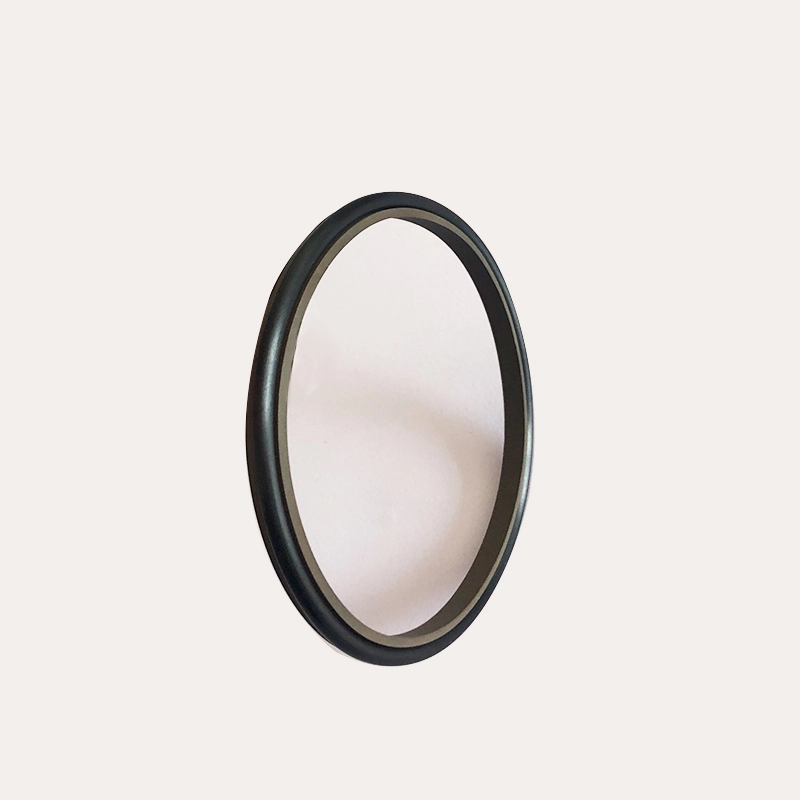

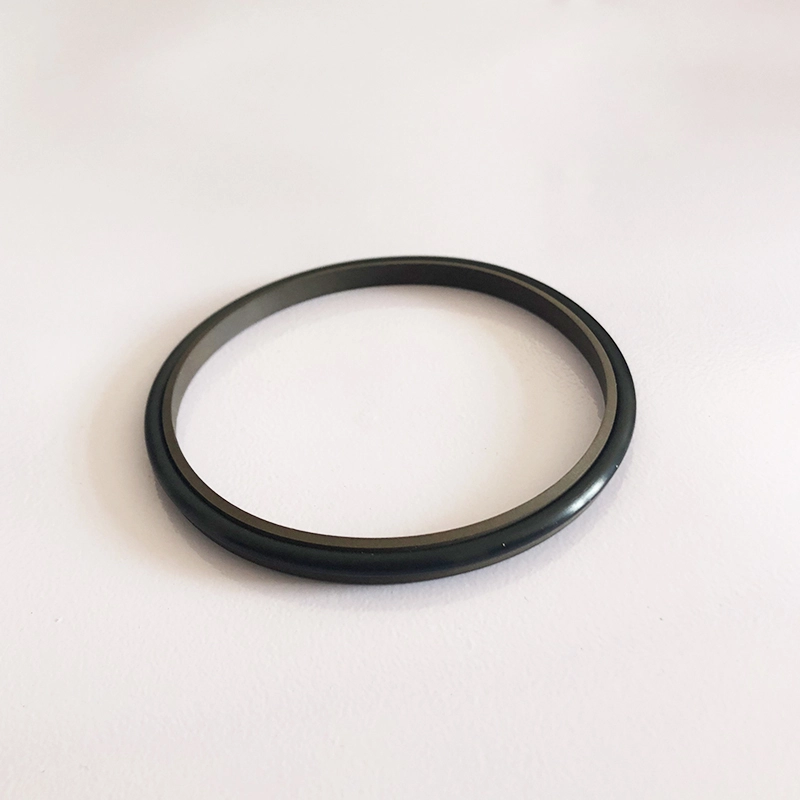

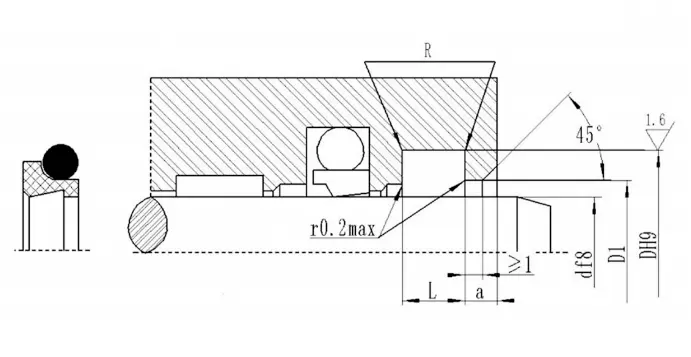

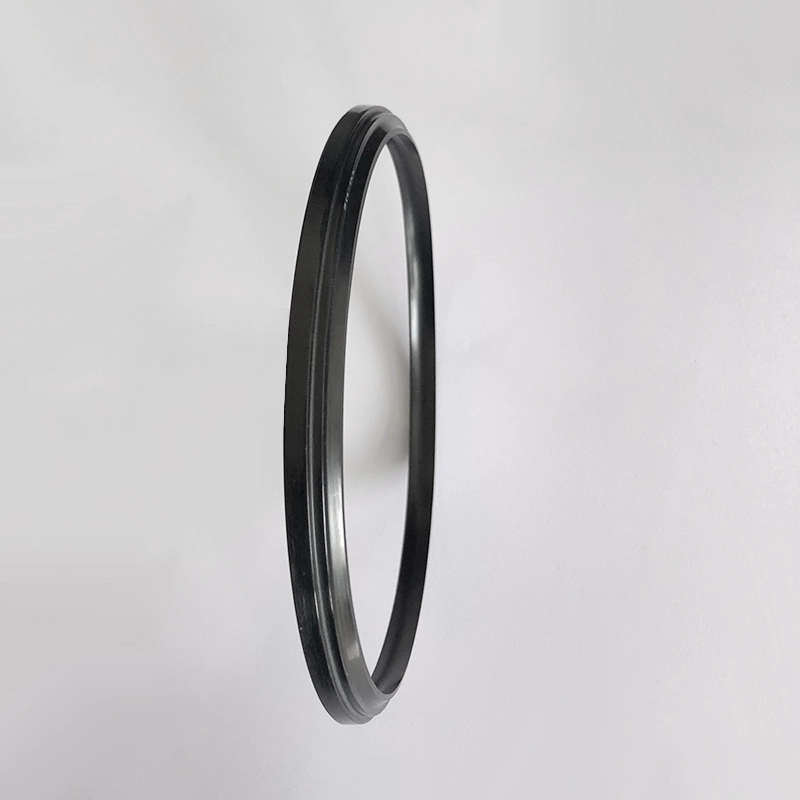

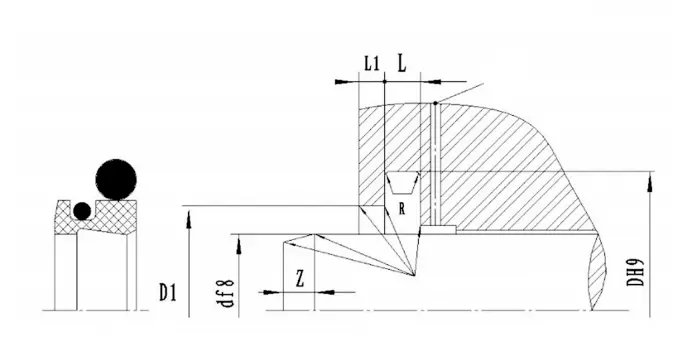

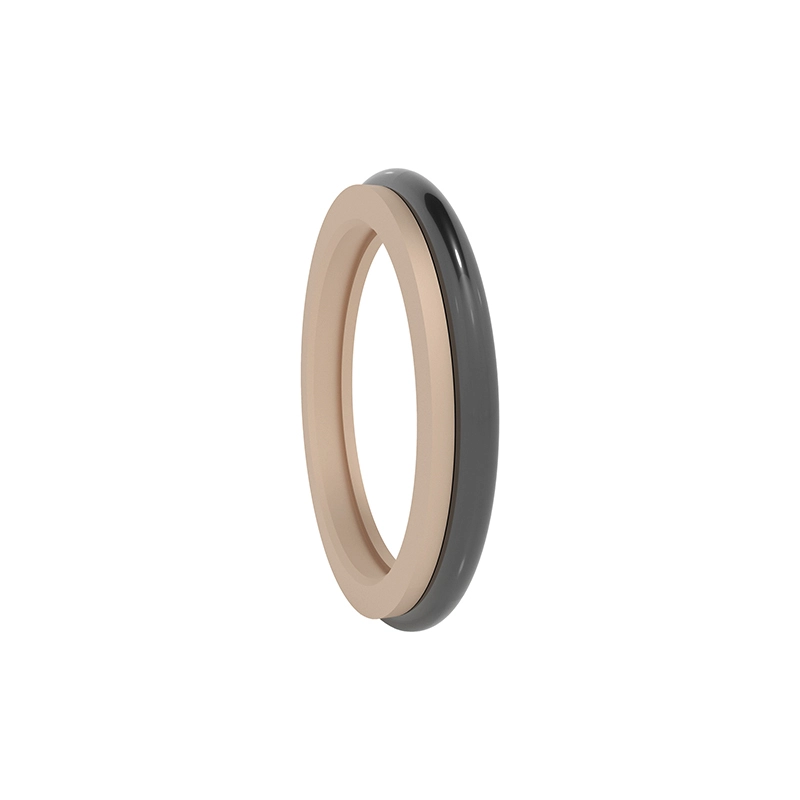

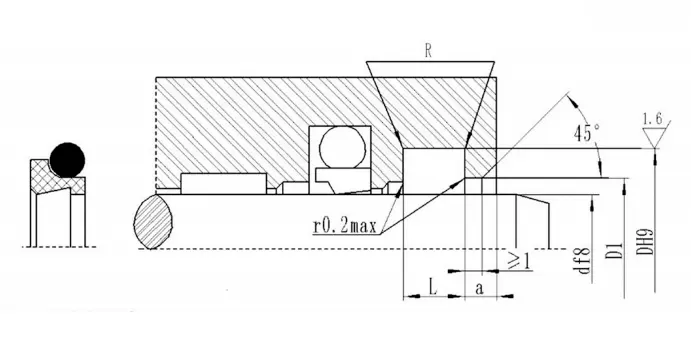

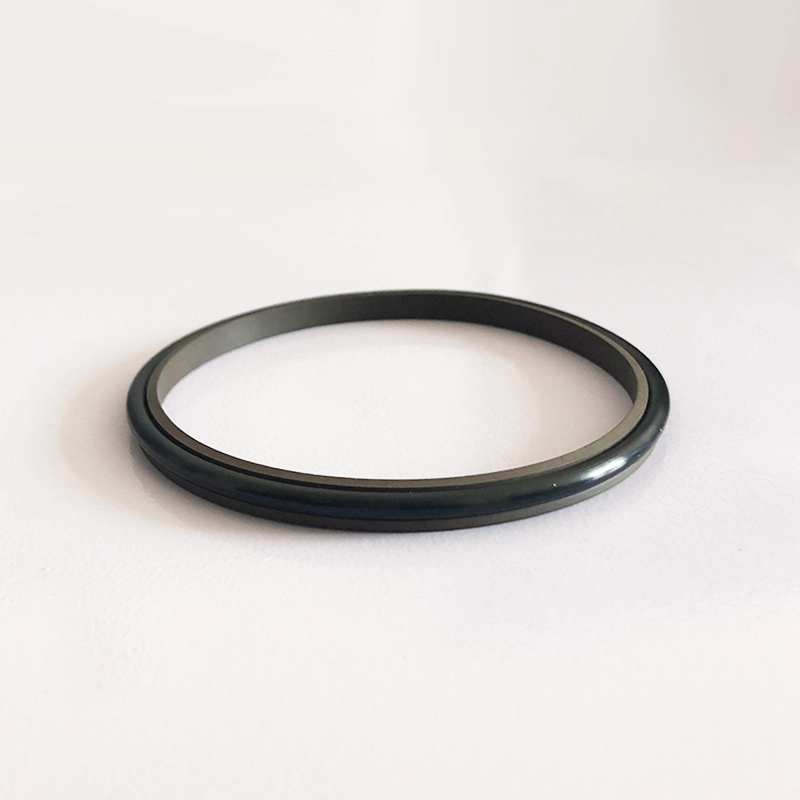

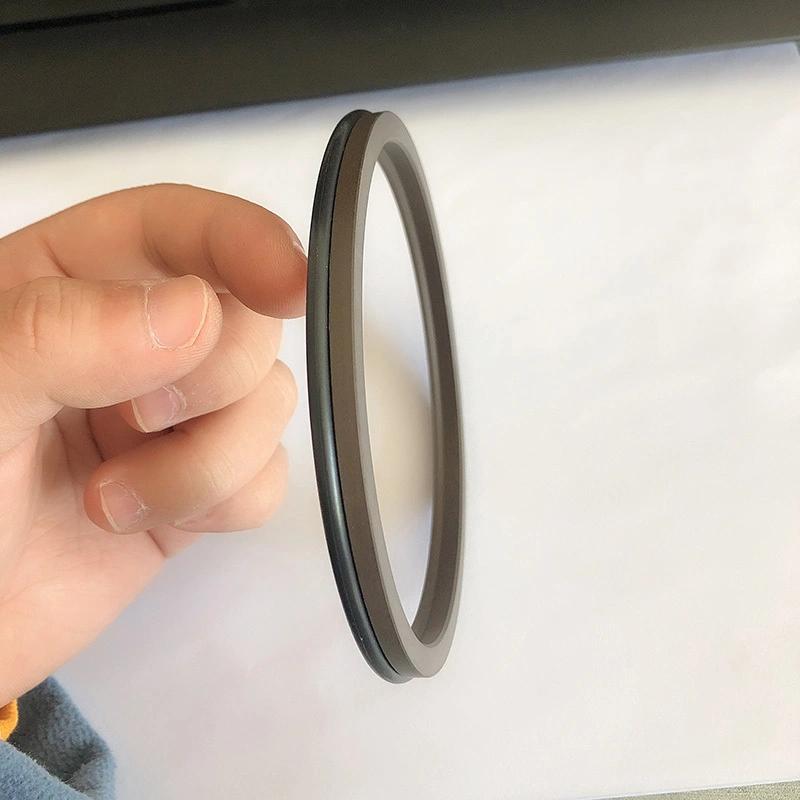

RCF01およびRCF02は、アンチ摩耗PTFE材料とO字型のゴムリングで満たされたダブルリップダストシールリングで構成される双方向ダストシールです。 Oリングは、PTFEリングの摩耗を補うためにプリロード力を提供します。 RCF01は、ほこりや寒い環境や高周波往復運動など、頑丈な機会に適しています。分割溝は、30mm未満のシャフト直径に使用する必要があります。 RCF02は、往復運動、スイング、またはらせん状の動き条件に適しています。

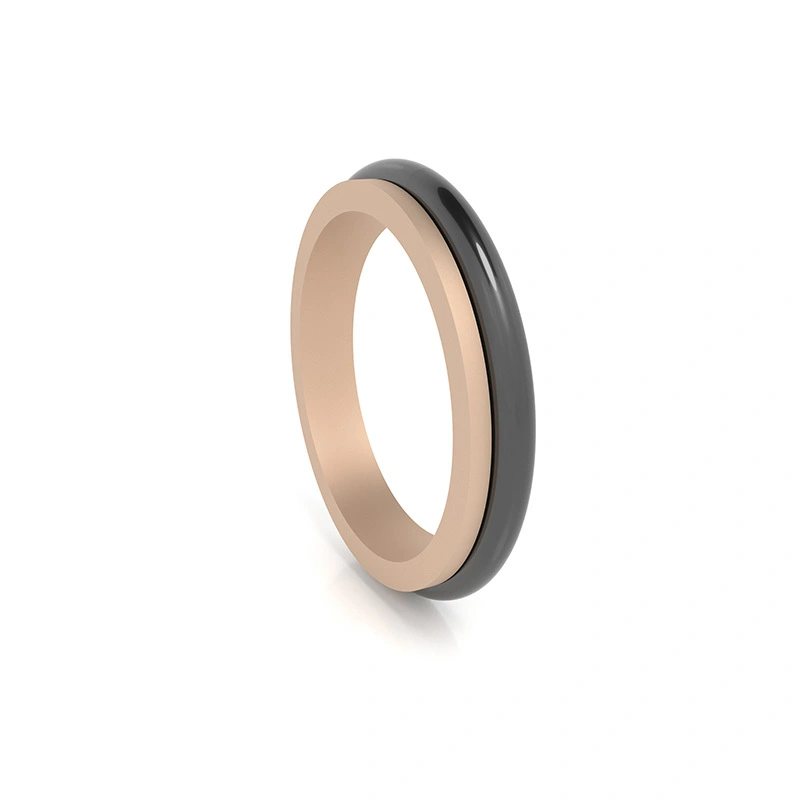

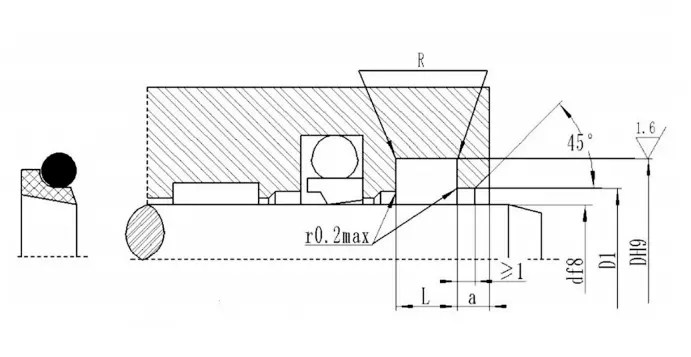

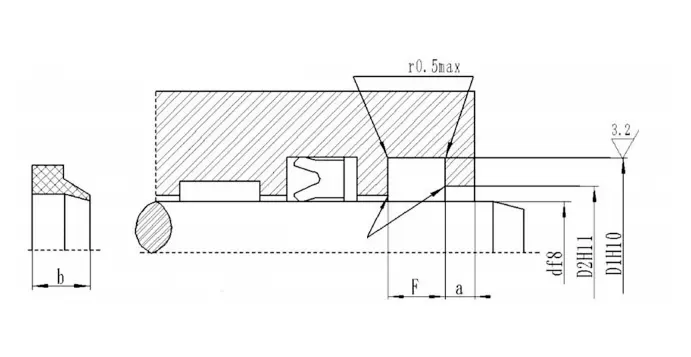

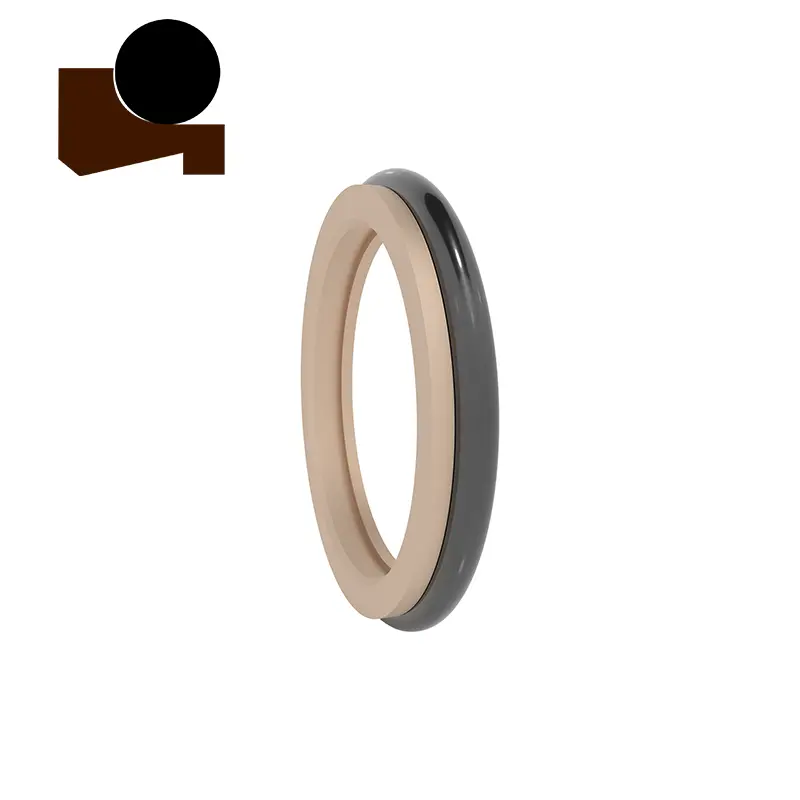

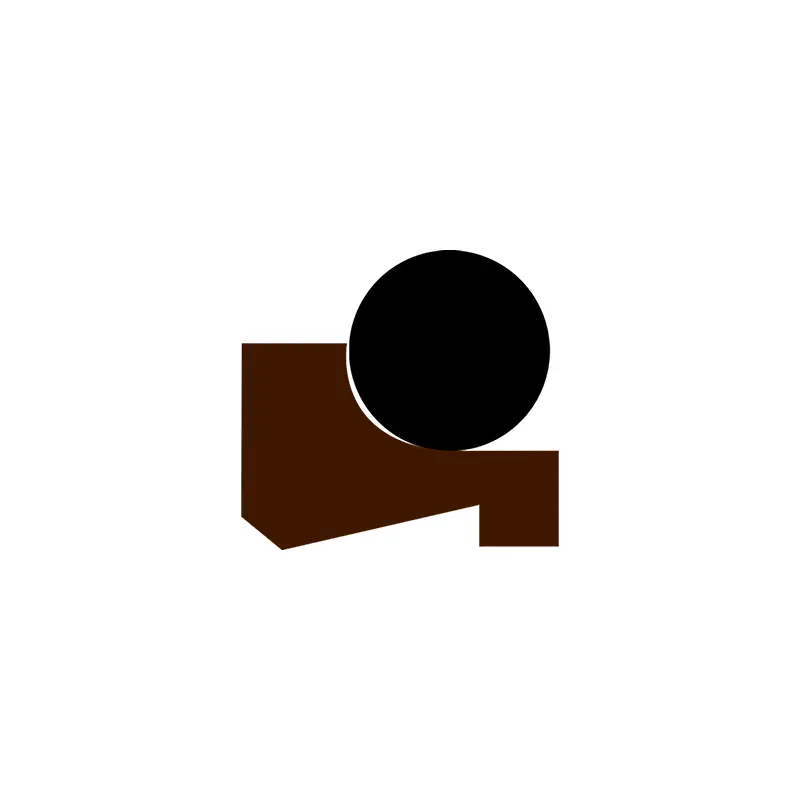

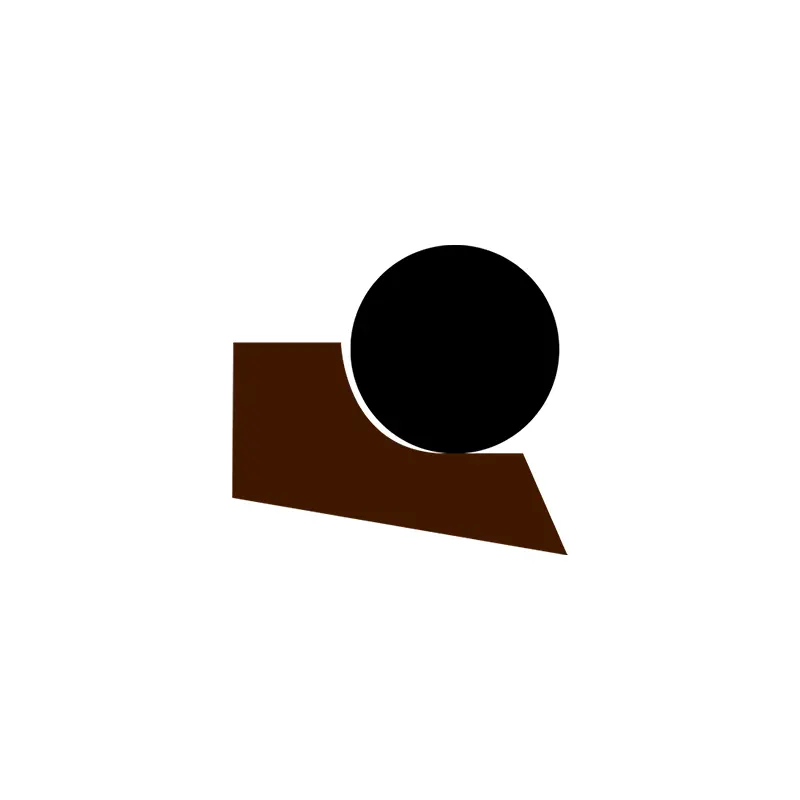

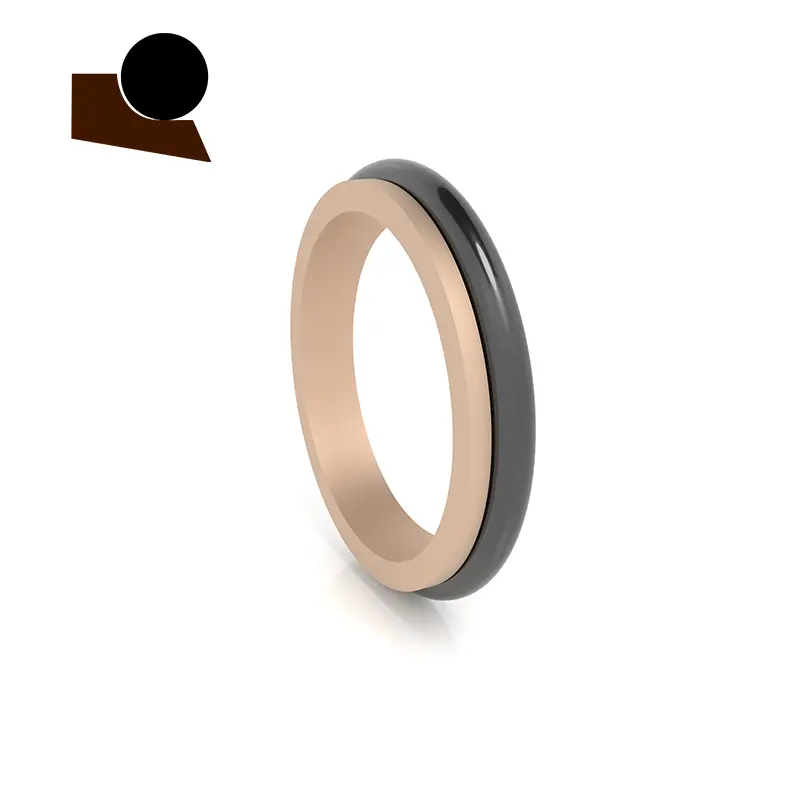

RCF03は、PTFE材料とO字型のゴムリングで満たされたシングルリップダストスクレーパーリングで構成される一方向ダストリングです。その機能は、ほこりを削り取り、システムが汚染されないようにすることです。往復運動、スイングまたはらせん状の動きの状態に適しています。

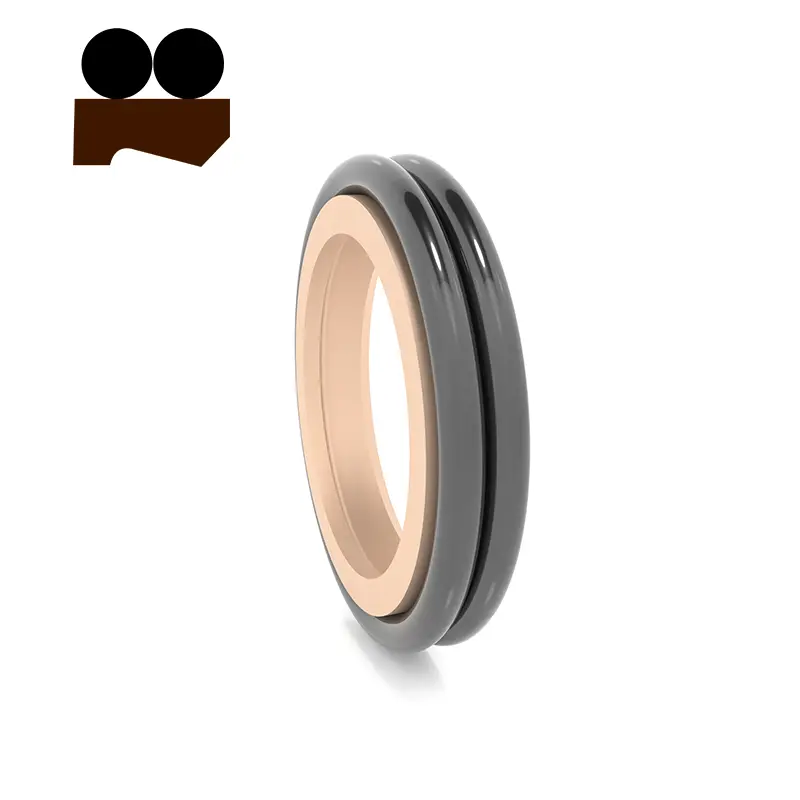

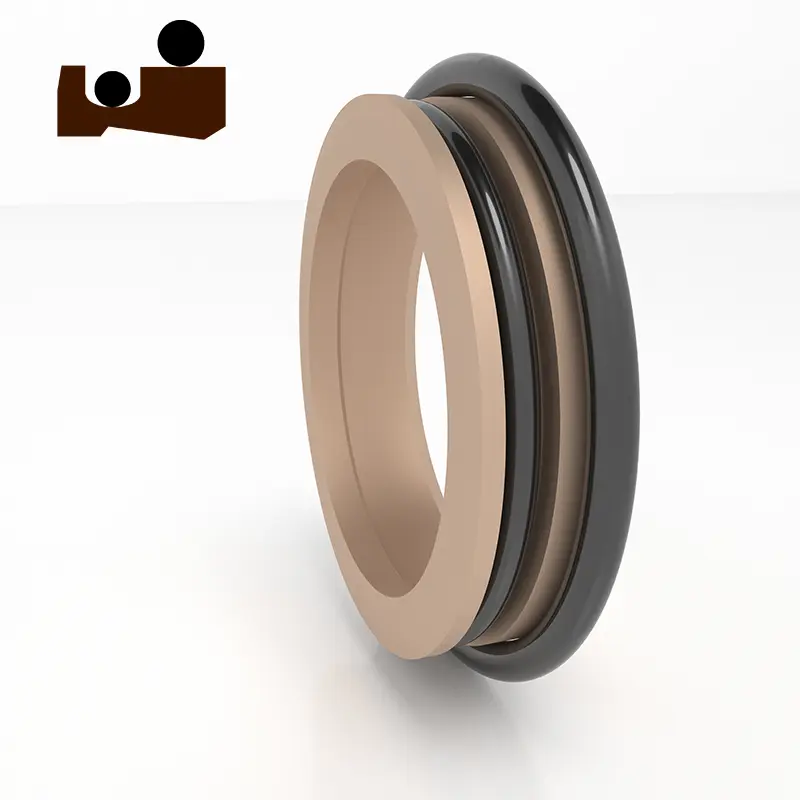

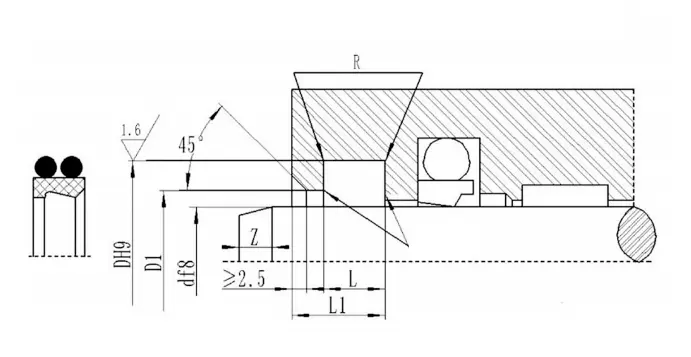

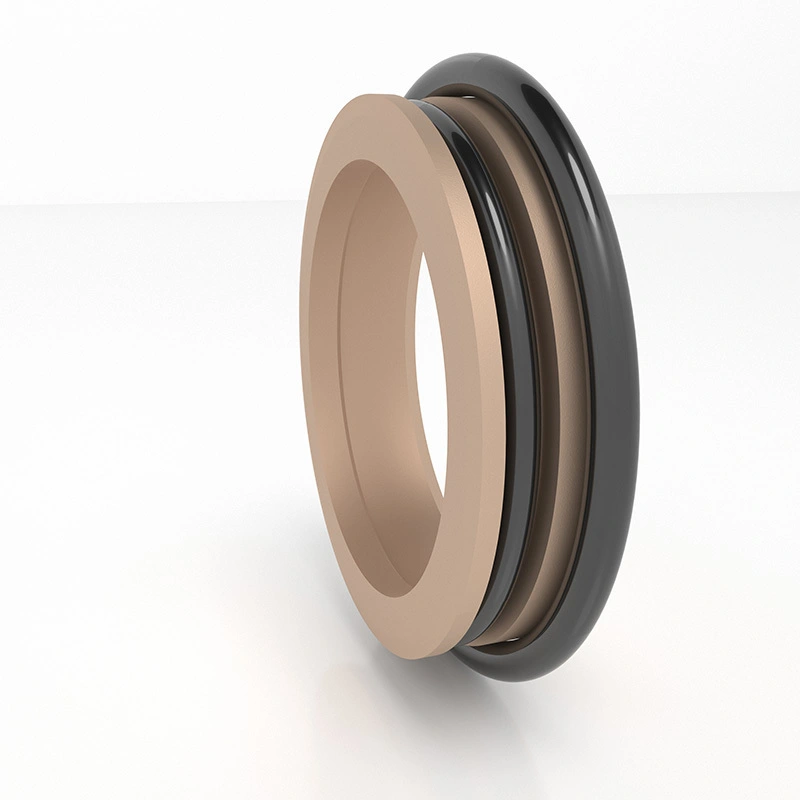

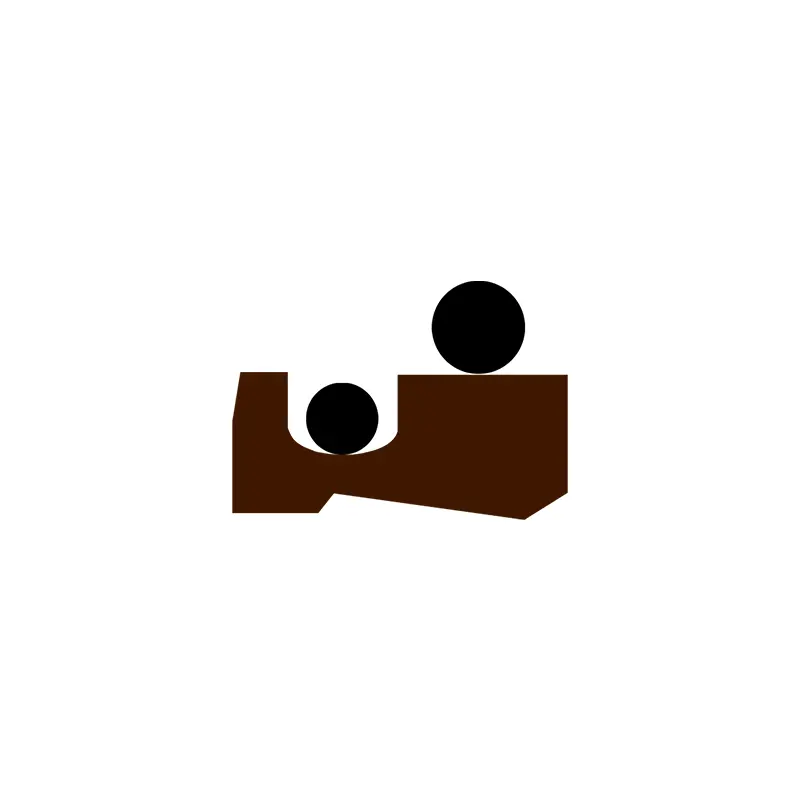

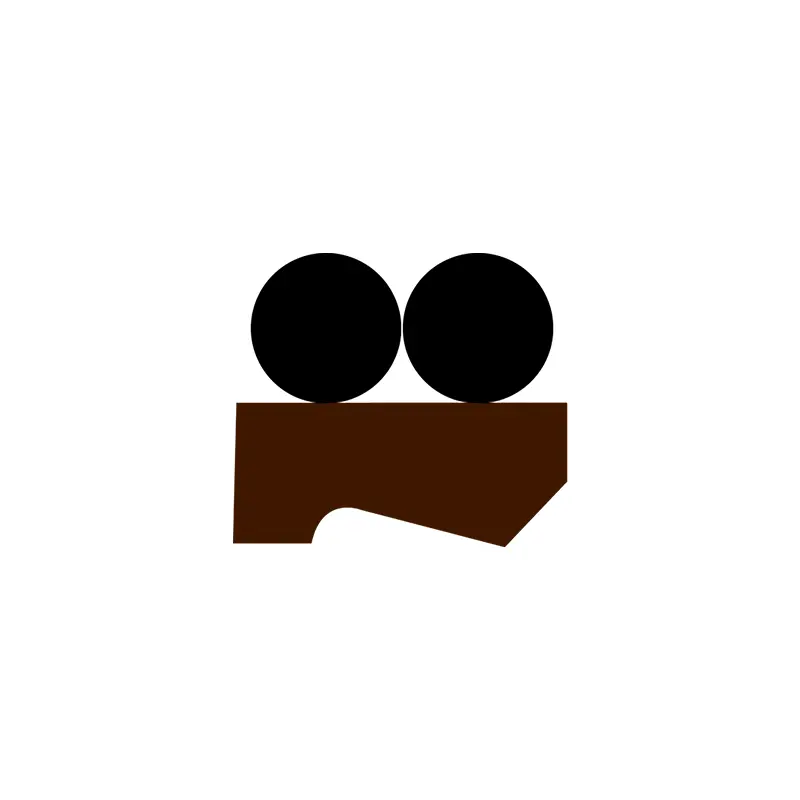

RCF04およびRCF05は、シーリングリップとダストプルーフリップと2つのOリングを備えた特別な形のリングで構成されるダブルリップダストリングで、全体的なシーリングを改善するために使用されます。それは、長寿命、低摩擦、粘度なし、高い信頼性の特徴を持っています。 RCF04は、主に農業機械、油圧プレス、射出成形機、油圧制御システム、フォークリフト、ローリング機、クレーン、荷重および荷降ろし機械で使用されます。 RCF05は、主に油圧プレス、射出成形機、ローリング機、冶金機械などで使用されています。特に、大口径のピストンロッドの防塵シールに適しています。

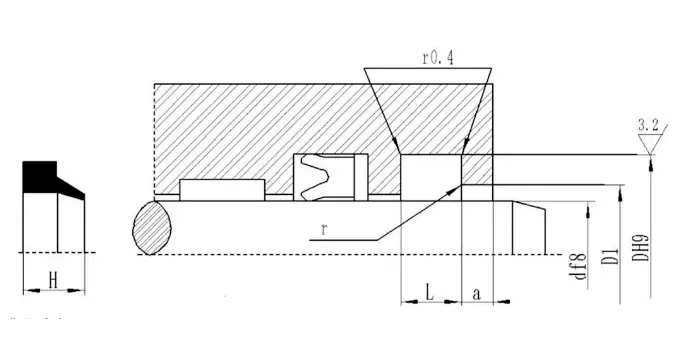

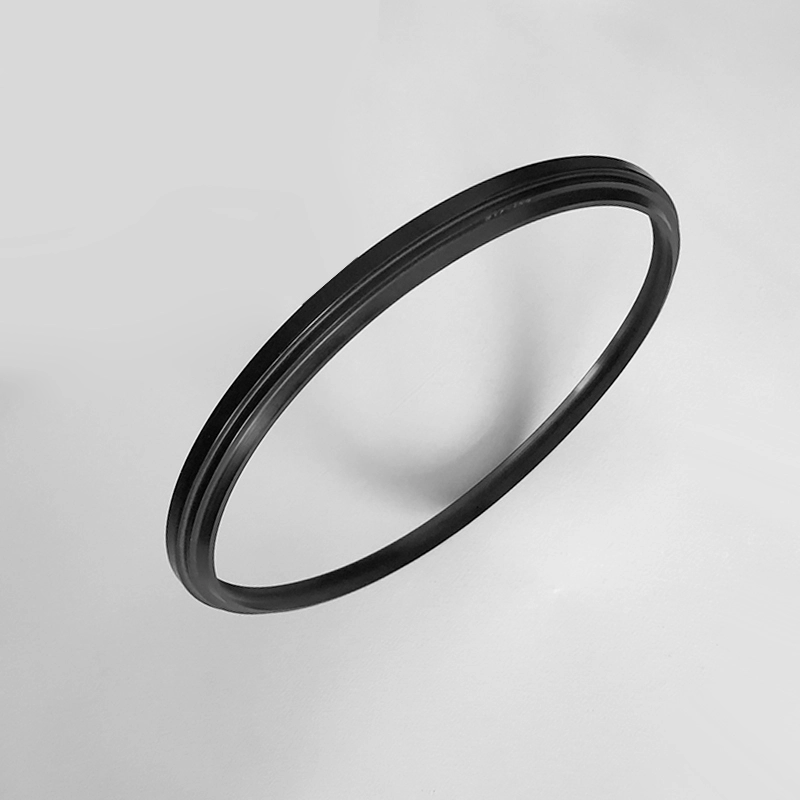

DHSダストリングはデュアルファンクションダストリングで、優れたダストプルーフ効果と特定のシーリングオイルフィルム機能の両方があります。材料は、高性能ポリウレタン、ニトリルゴム、およびFluorOrubberです。

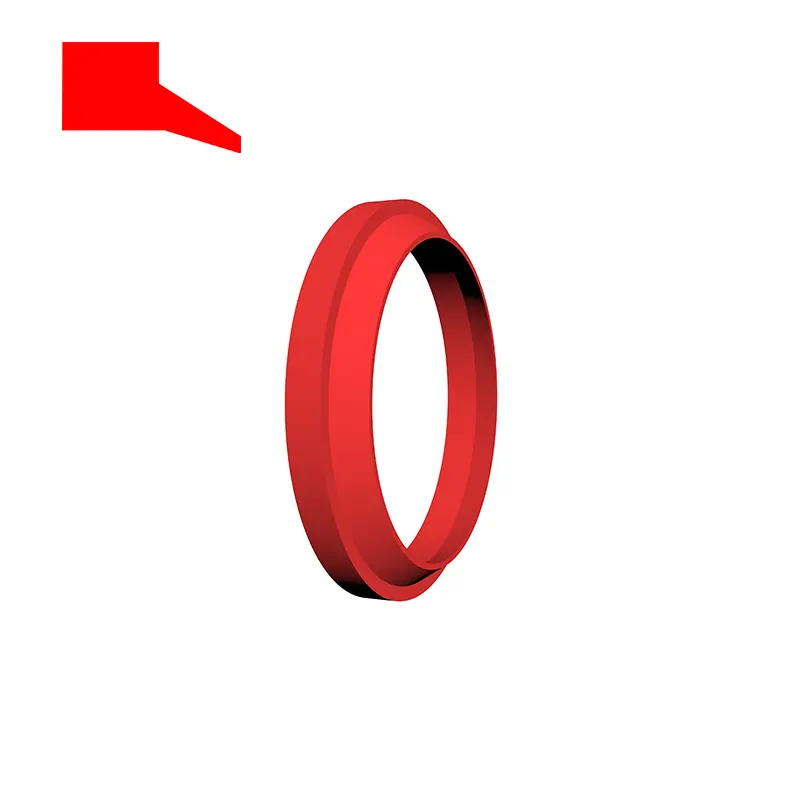

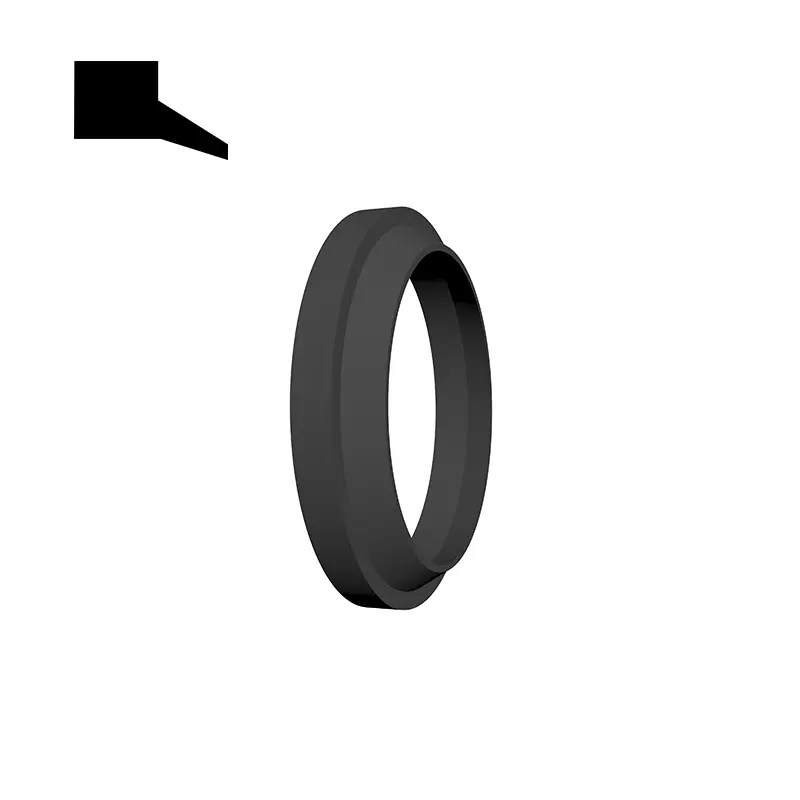

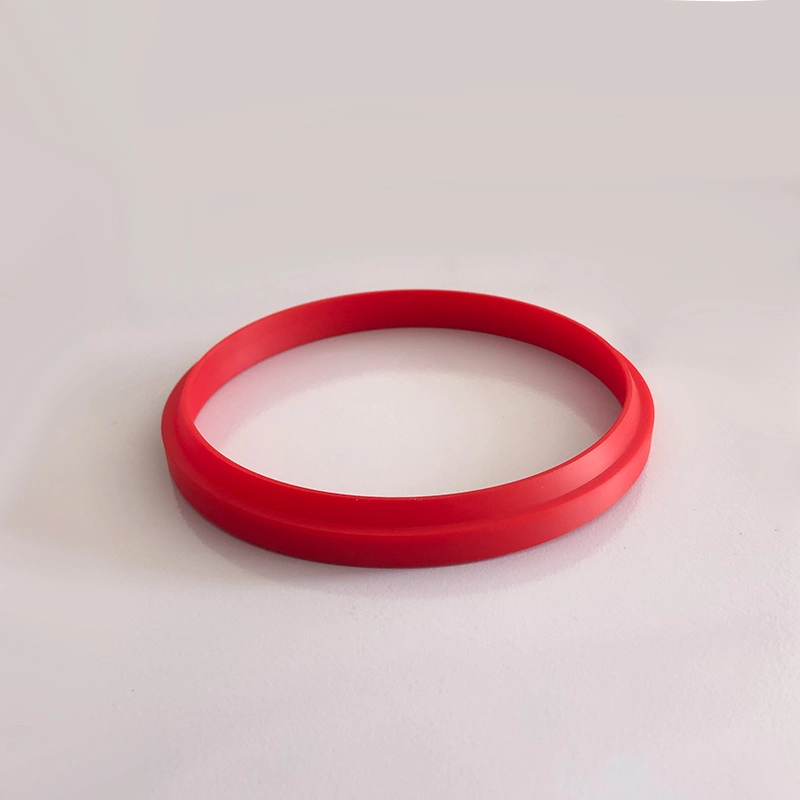

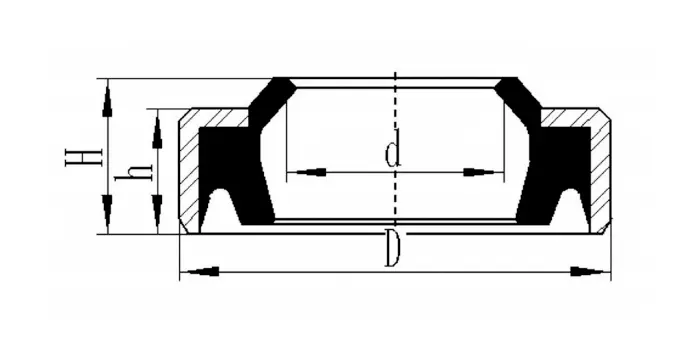

J字型とJA字型は、ほこりをこすり込んで油圧シリンダーピストンロッドまたはバルブステムを往復するために使用されます。材料はポリウレタン（TPU/CPU）とゴムです。溝と製品の寸法と耐性は、JB/T6657-93およびJB/T6656-93に準拠しています。

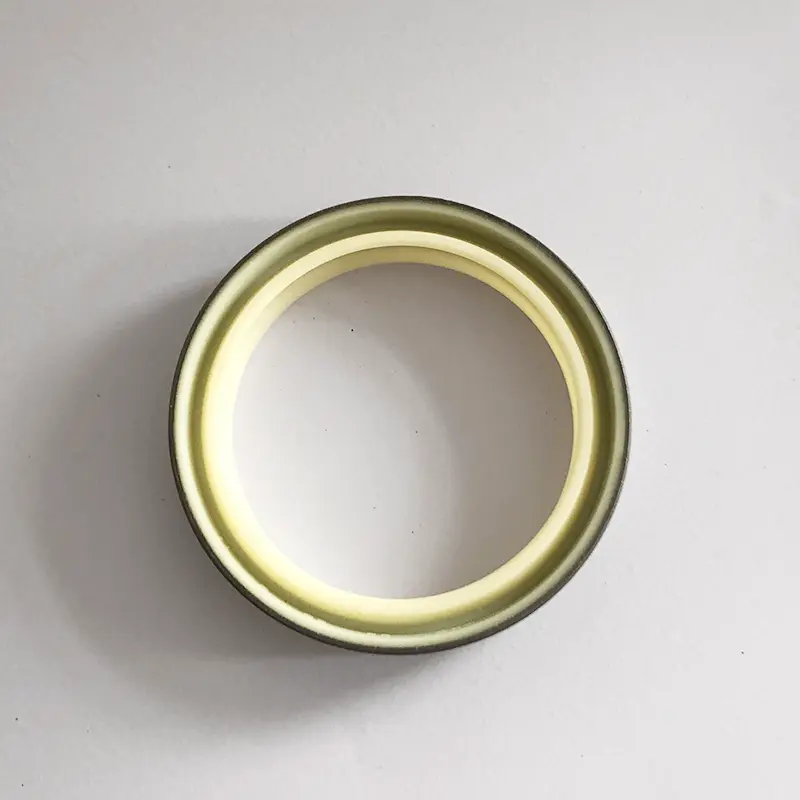

ダストリングGSMは、外部汚染物質が油圧システムとシーリングシステムに混合されるのを防ぐために使用され、外側に漏れることなく油圧油を潤滑系に戻すことができます。材料は、ニトリルゴム、Fluorubber、およびポリウレタンです。

GP1およびGP6ダストリングは、汚染物質が油圧システムとシーリングシステムに混合するのを防ぐために使用されます。材料はニトリルゴムNBRであり、FluorOrubber FKMは高温で選択されています。 GP6は、主に大きな直径のピストンロッドの防塵シーリングに使用されます。

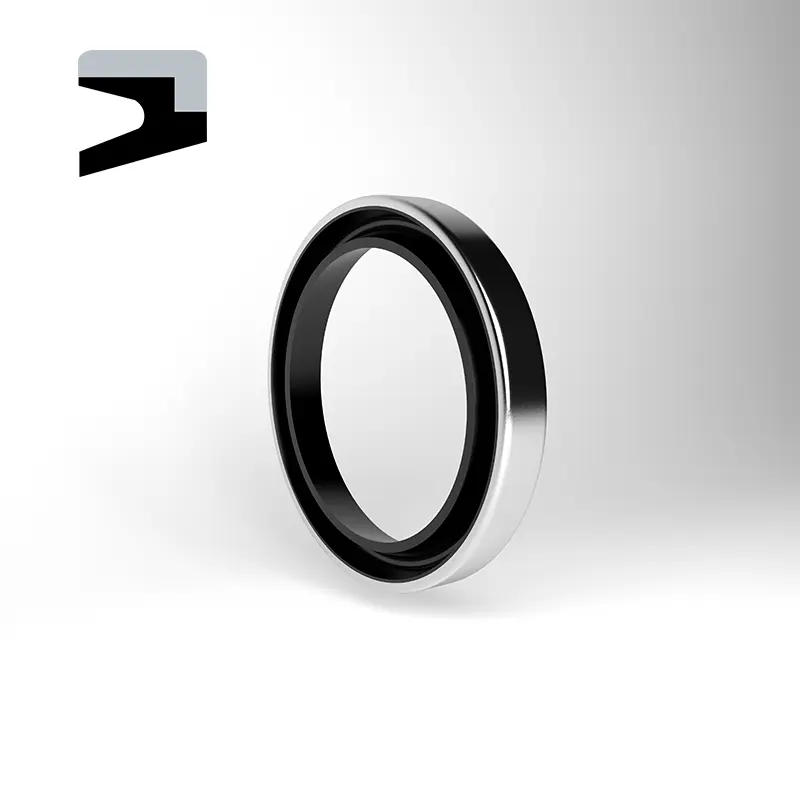

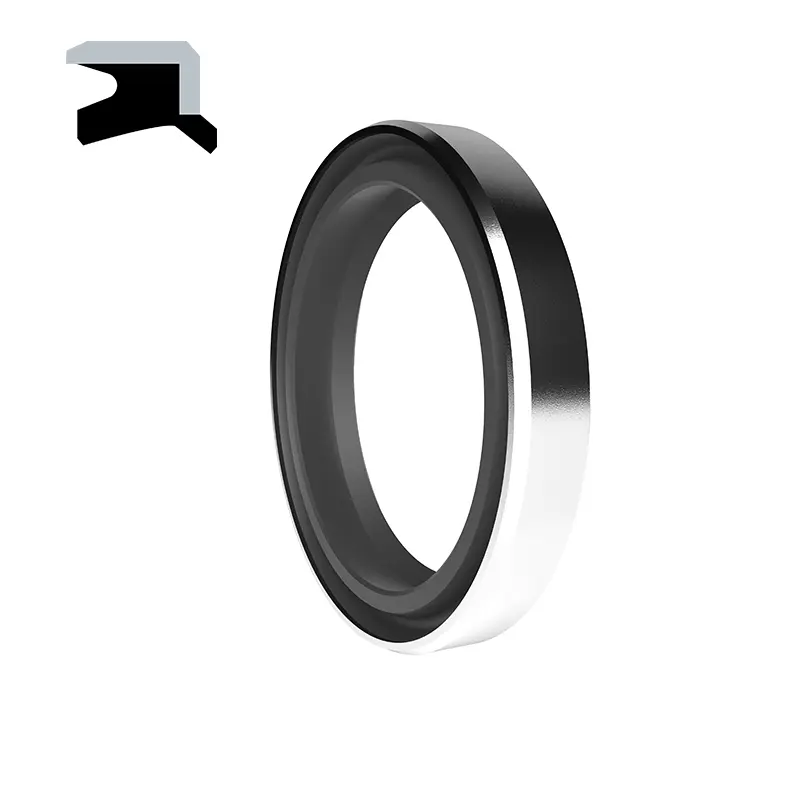

AFタイプのダストリングは、ほこり、汚れ、砂、金属チップが油圧シリンダーに入るのを防ぐために使用されます。スライド要素に埋め込まれた外部汚染物質によって引き起こされる傷のリスクを減らします。優れた防塵効果は、防塵リングリップの特別なデザインを通じて実現できます。リングには、強い耐摩耗性、小さな永続的な変形、および外部の機械的衝撃に対する抵抗の特徴があります。防塵リングは、シーリング溝の外径と金属の間の干渉フィットを使用して、軸方向の開いた溝の適切な位置にしっかりと取り付けることができます。フィット感は洗い流されるため、唇は外部の理由によって引き起こされる損傷から非常に保護されています。エンジニアリングの観点から見ると、AFタイプのダストプルーフリングは適切なシリンダーヘッドシーリングデバイスです。

製品機能とアプリケーション：

注文例：

注文モデルRCF01-80-PTFE3-R01

RCF01-MODEL 80シャフト直径PTFE3-GENERAL MODIFIED PTFER01マッチングゴム材料コード

ニトリルラバー（NBR）-R01 FluorOrubber（FKM）-R02

注文モデルRCF02-80-PTFE3 — R01

RCF02-MODEL 80シャフト直径PTFE3-UNIVERSAL MODIFIED PTFER01マッチングゴム材料コード

ニトリルラバー（NBR）-R01 FluorOrubber（FKM）-R02

注文モデルRCF03-80-PTFE3 — R01

RCF03-MODEL 80シャフト直径PTFE3-UNIVERSAL MODIFIED PTFER01マッチングゴム材料コード

ニトリルラバー（NBR）-R01 FluorOrubber（FKM）-R02

注文モデルRCF04-80-PTFE3-R01

RCF04-MODEL 80シャフト直径PTFE3-UNIVERSAL MODIFIED PTFER01マッチングゴム材料コード

ニトリルラバー（NBR）-R01 FLUORORUBBER（FKM）-R02

注文モデルRCF05-80-PTFE3-R01

RCF05-MODEL 80シャフト直径PTFE3-GENERAL MODIFIED PTFERO1マッチングゴム材料コード

ニトリルラバー（NBR）-R01 FLUORORUBBER（FKM）-R02

注文モデル：DHS-130*143*8/9.5-R01 d*d1*g/h

J型ダストシール

JAタイプのダストシール

GSM

ダストシールGSMには、注文番号が付いています。例：GSM4048 40シャフト直径D 48-GROOVE BOTTOR DIAMETER D

GP1

マーキング例：GP1-70*82*4/8 Model-D*d*l/h

GP6

マーキング方法：GP6-70*80.6*5.3/7 Model-D*d*l/h

の

DKB

仕様
