油圧ピストンロッドシール

Ruichen Sealsは、自信を持って選択できるシールメーカーおよびサプライヤーです。油圧ピストンロッドシールには、非対称シールRCUSR、RCUR、およびシャフトYXDシールが含まれています。これらは、油圧式の往復運動片道シールに適しており、独自の利点があります。 Ruichenを選択し、優れたシーリングパフォーマンス、長いサービス寿命、簡単なインストールを備えたシールを選択します。

Ruichen Sealsは、アザラシとシーリング材料の生産と開発において豊富な経験を持っています。油圧ピストンロッドシールには、さまざまなモデルが含まれています。以下の詳細情報に基づいて適切な選択をするか、お問い合わせください。より適切でカスタマイズされたシーリングソリューションを取得してください。

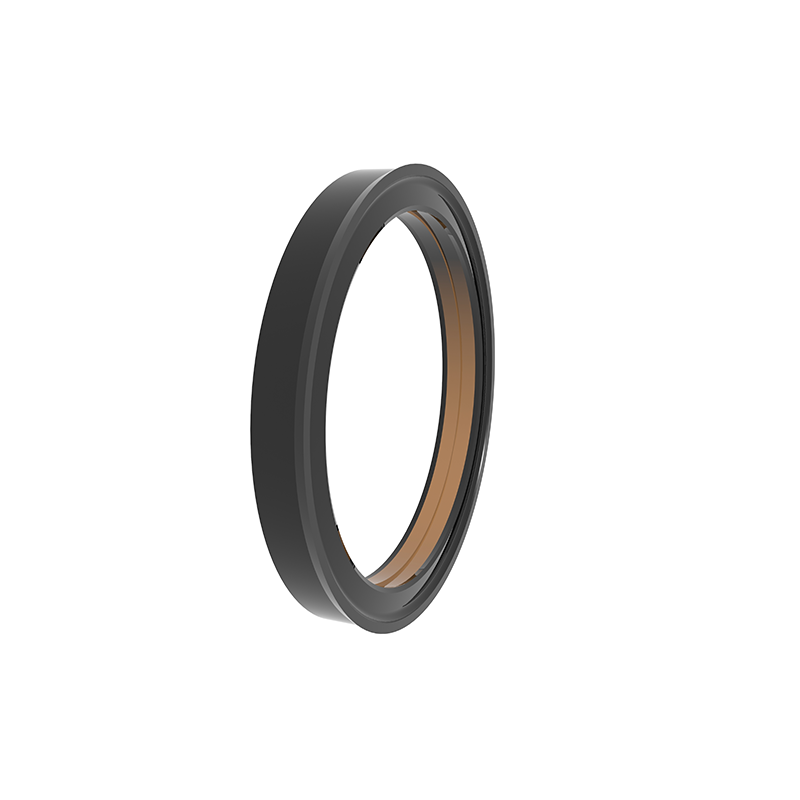

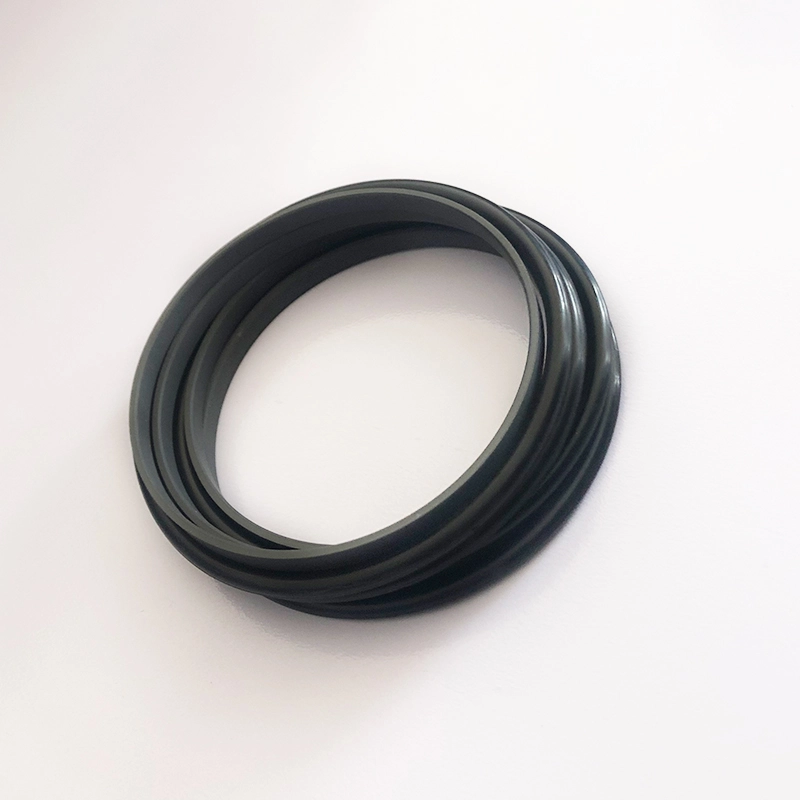

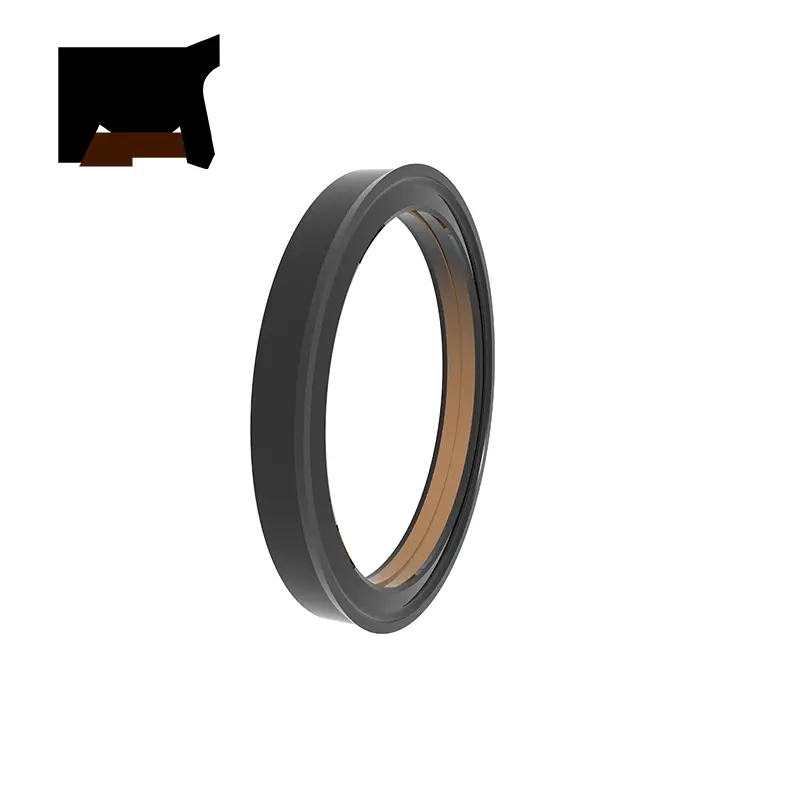

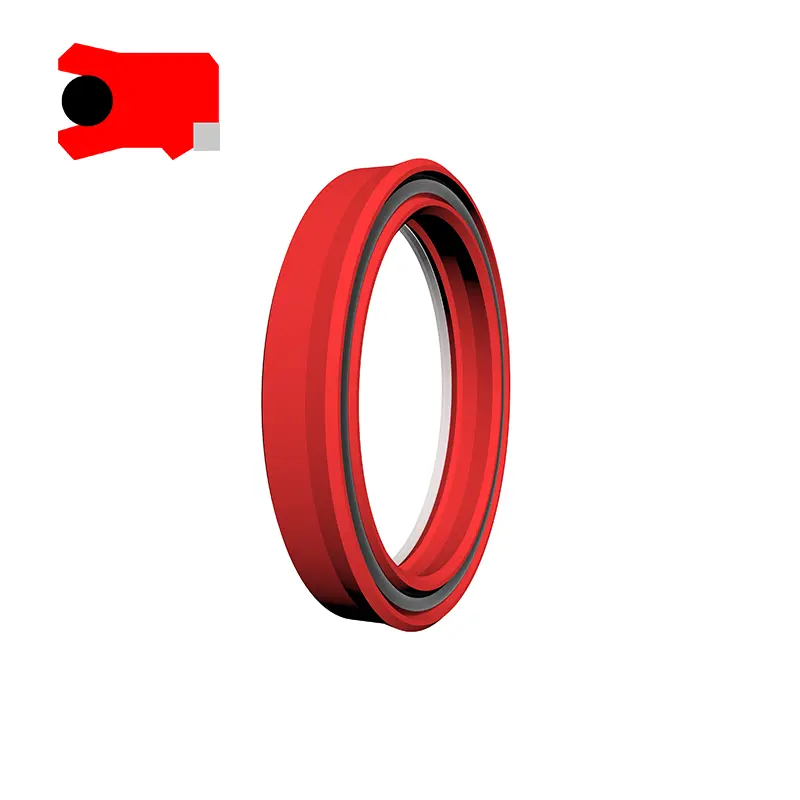

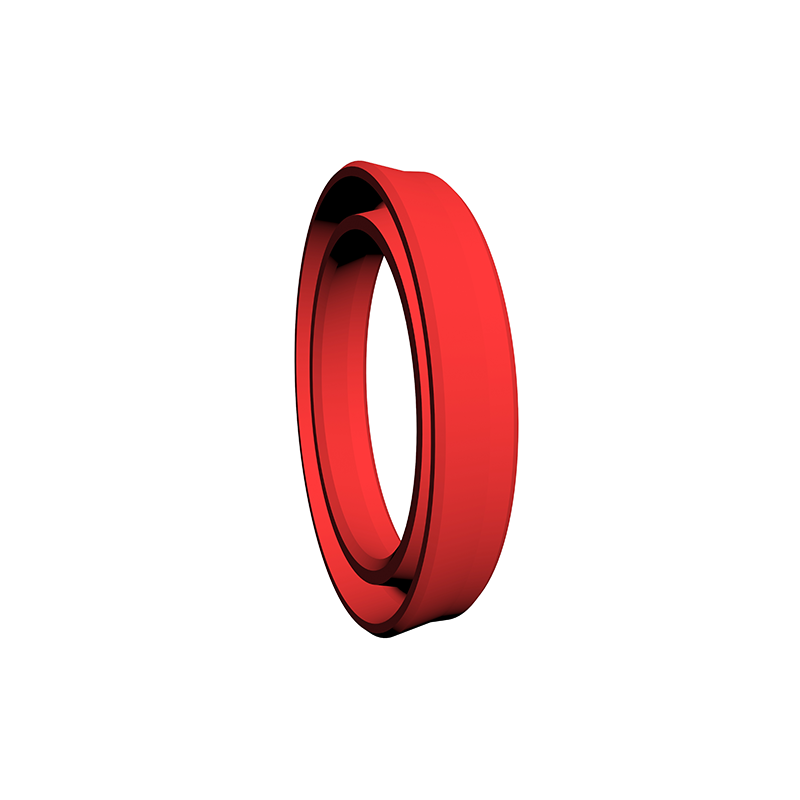

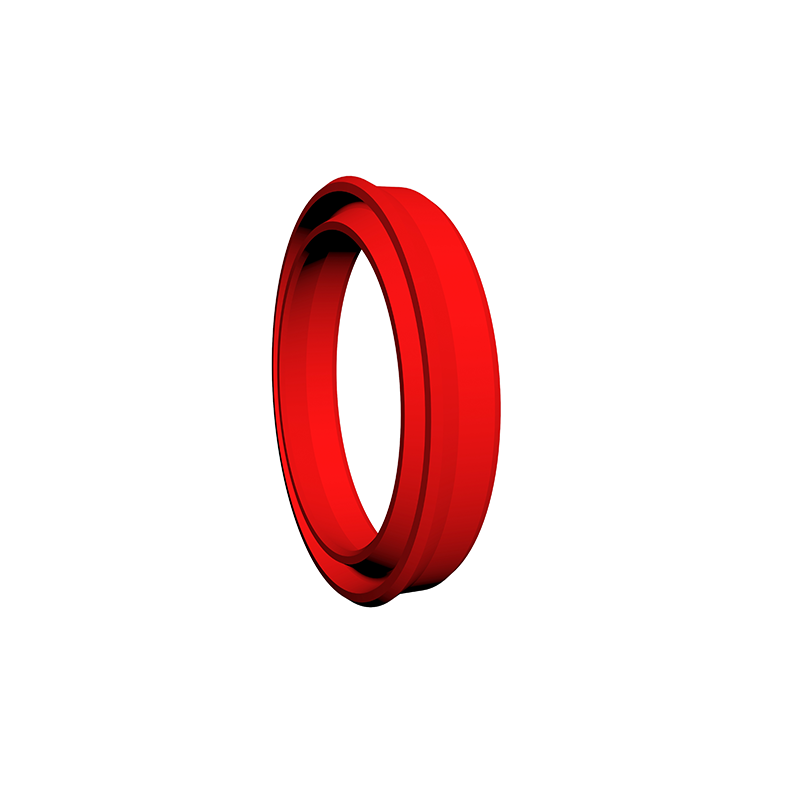

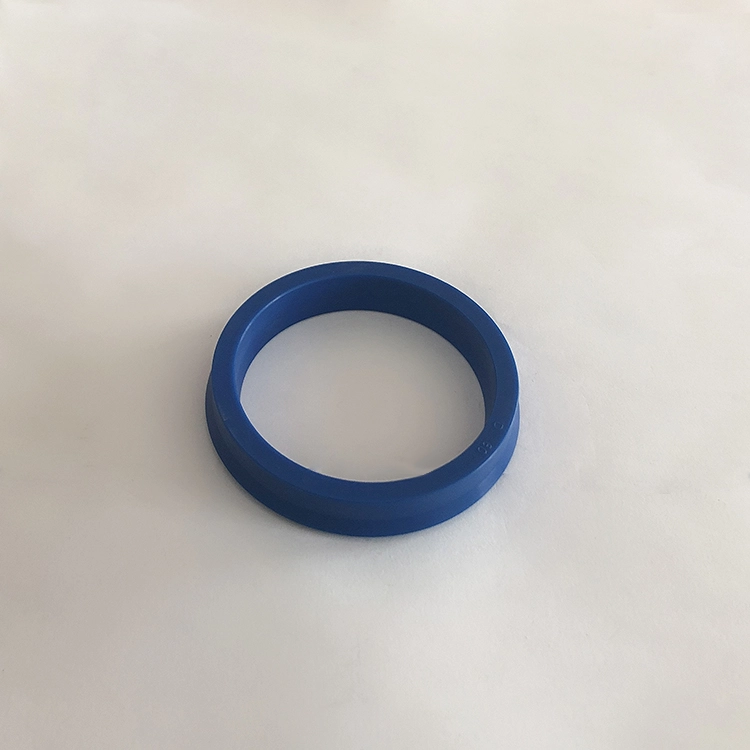

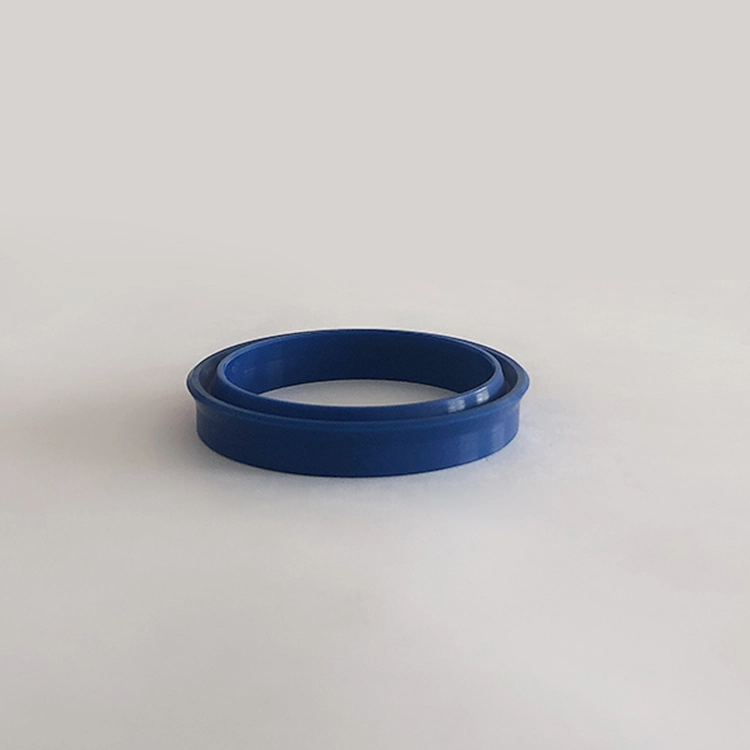

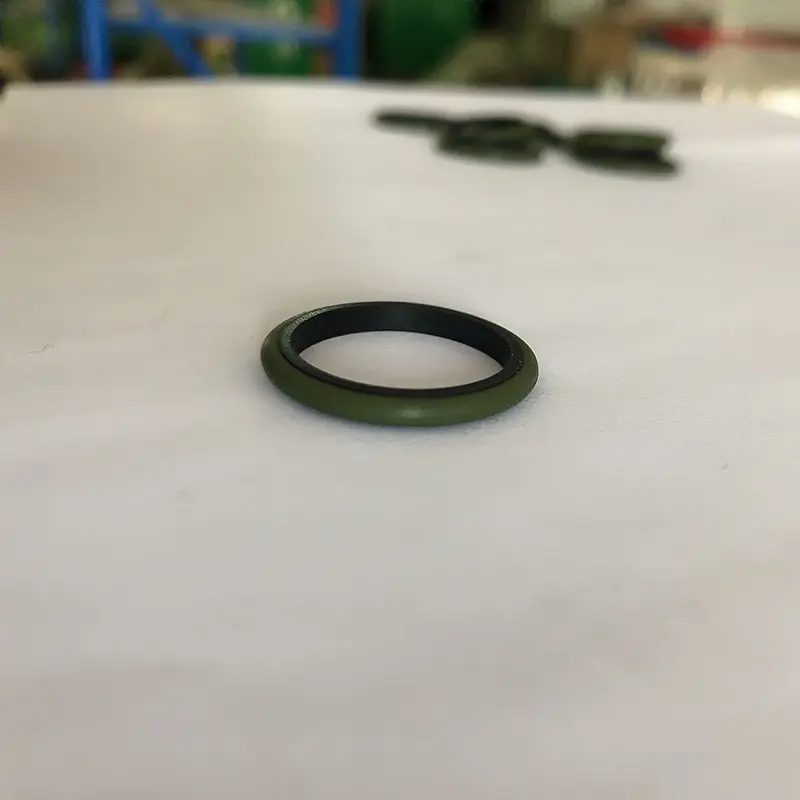

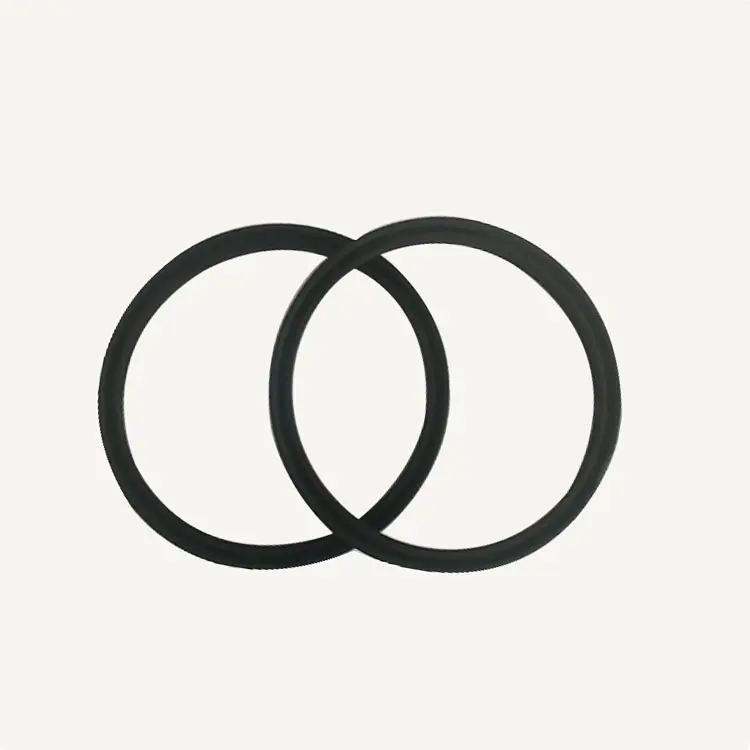

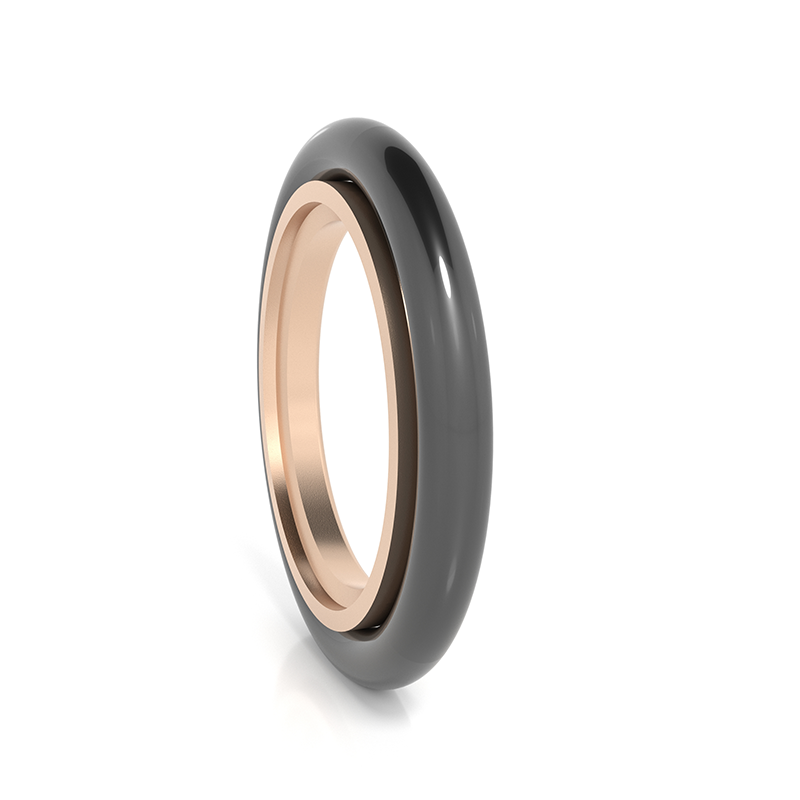

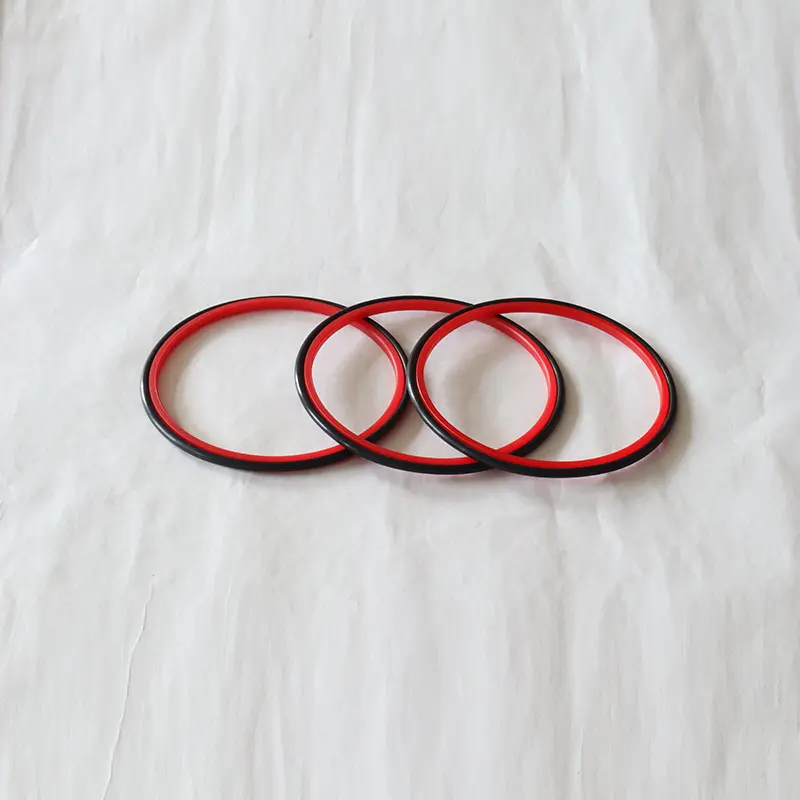

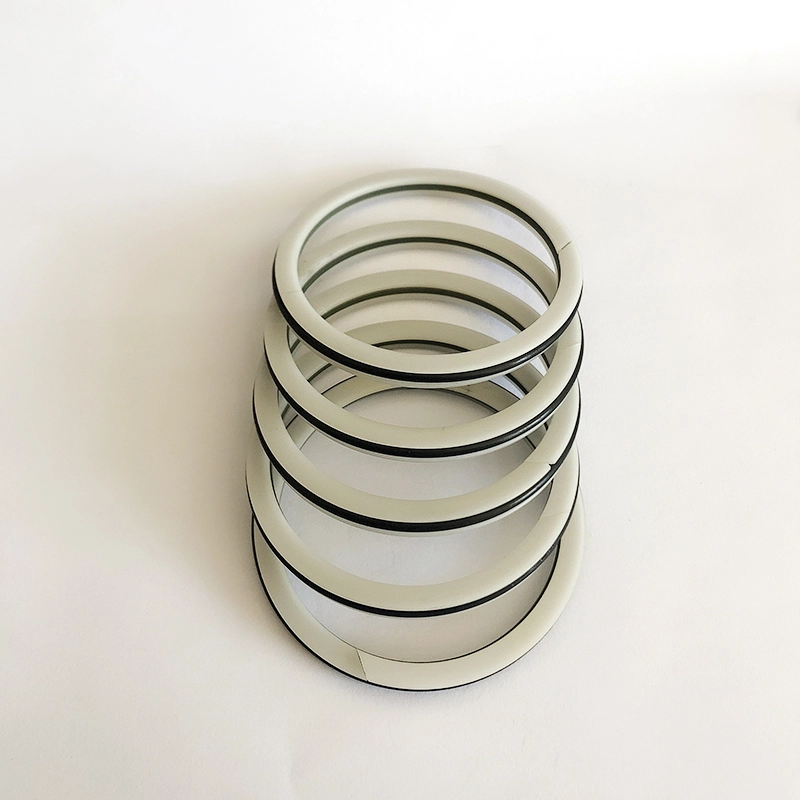

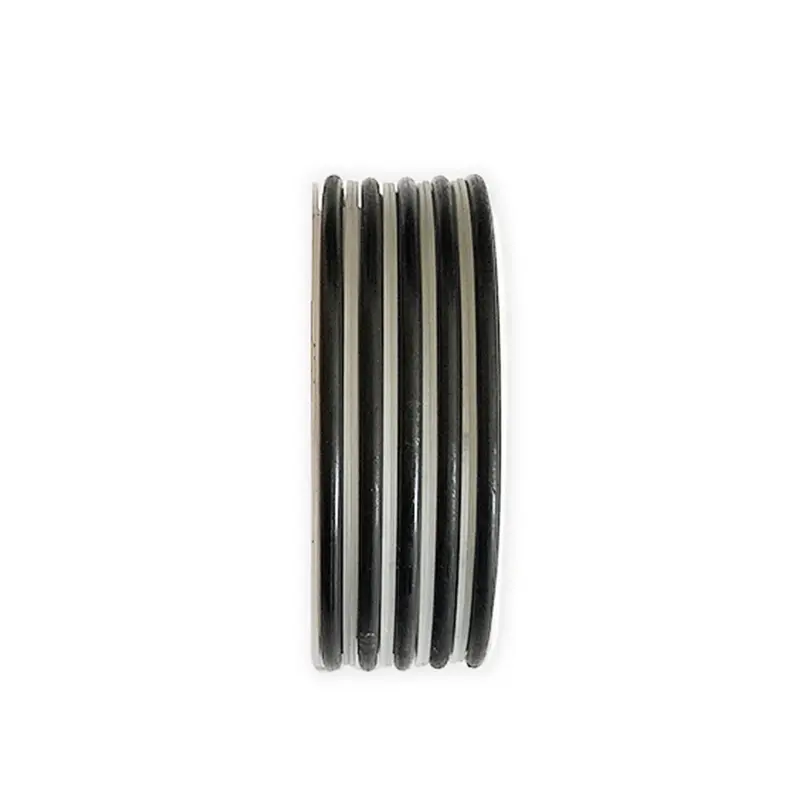

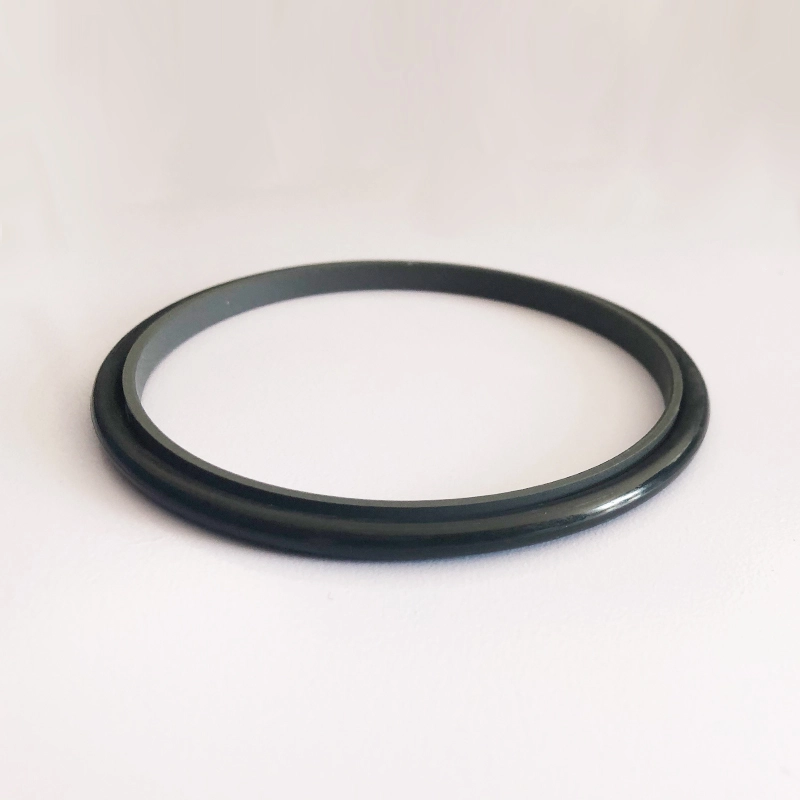

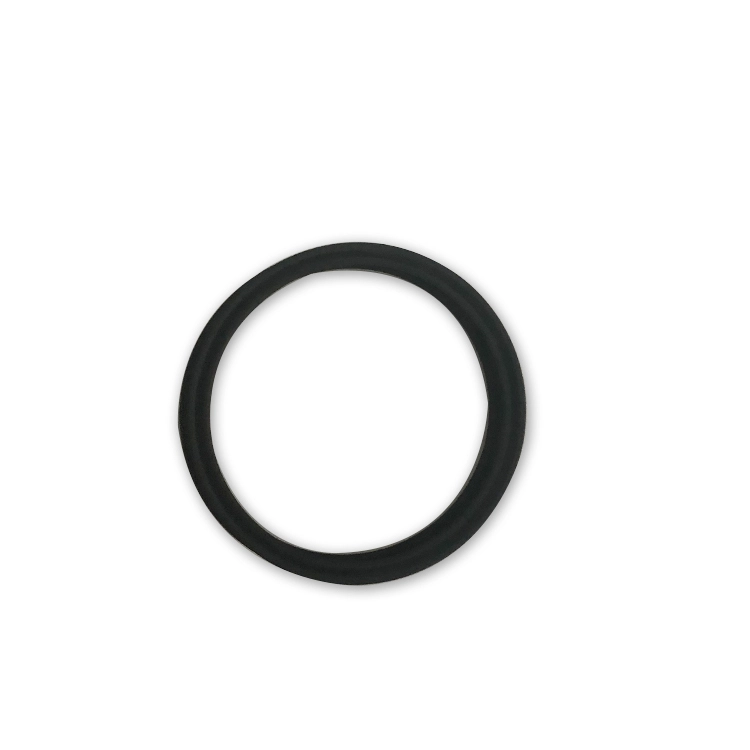

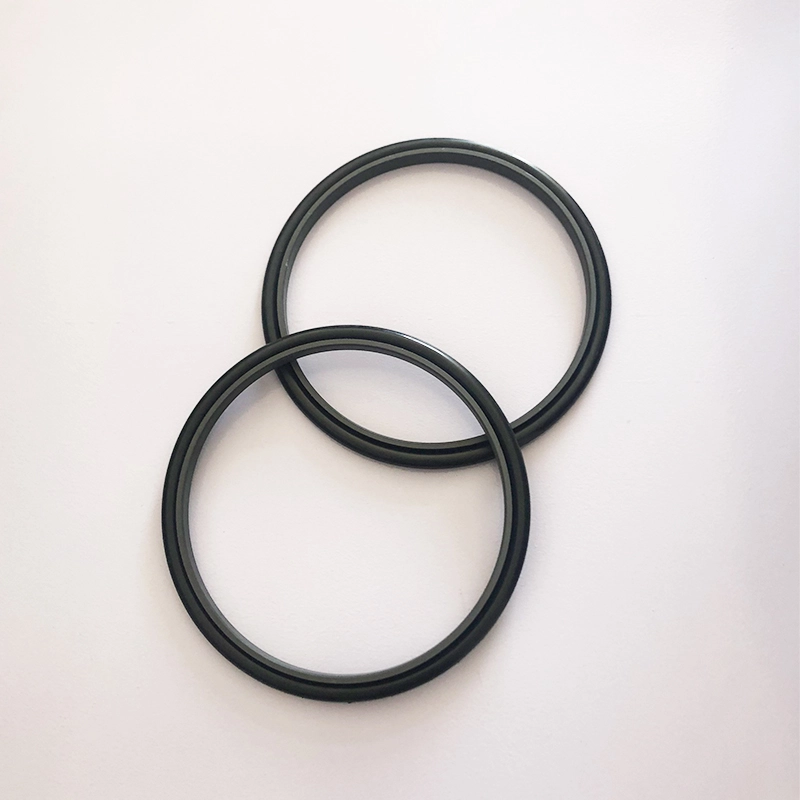

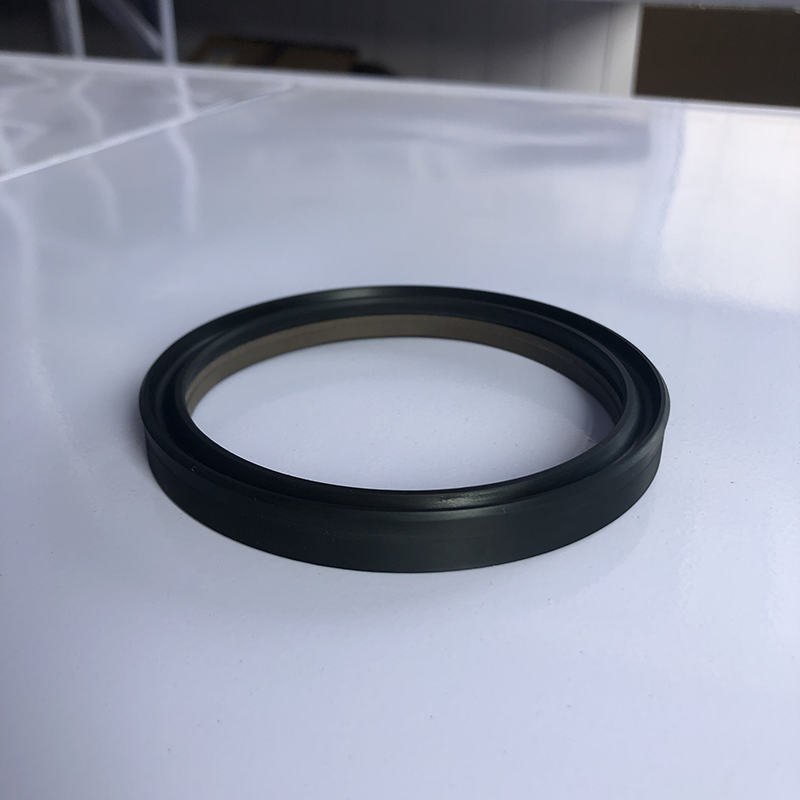

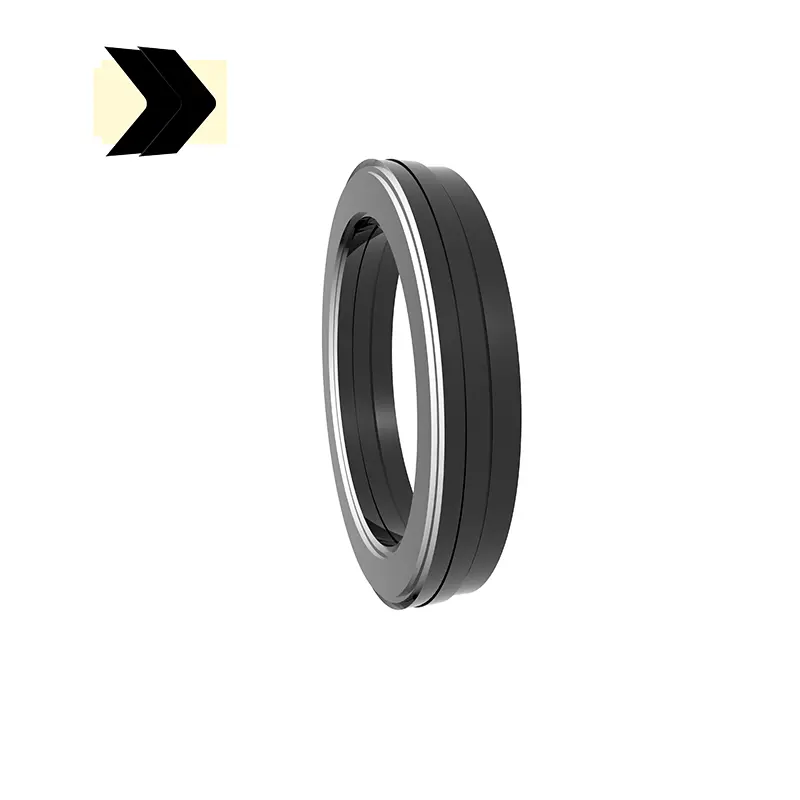

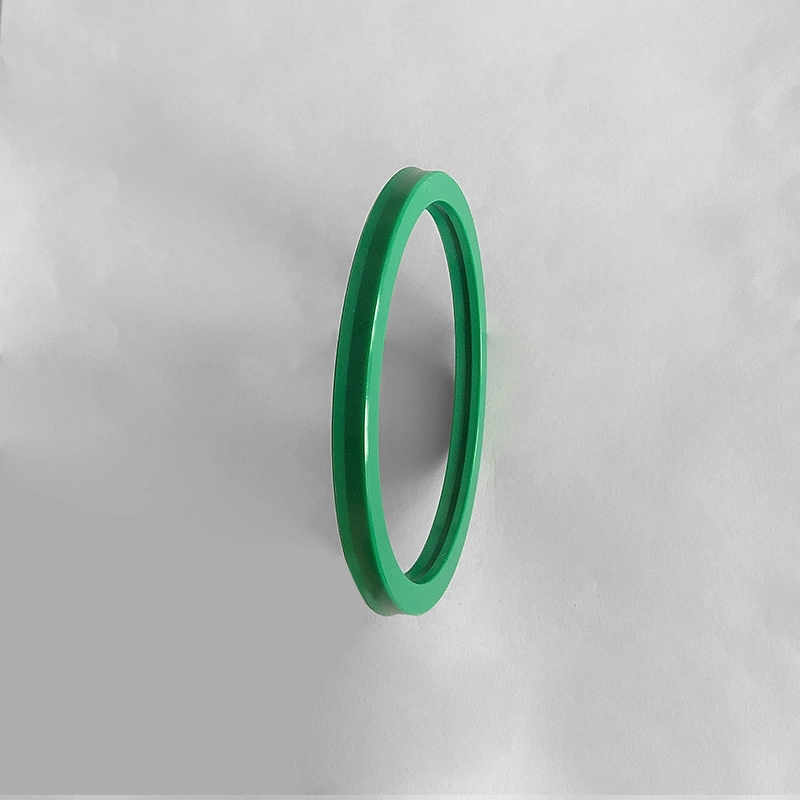

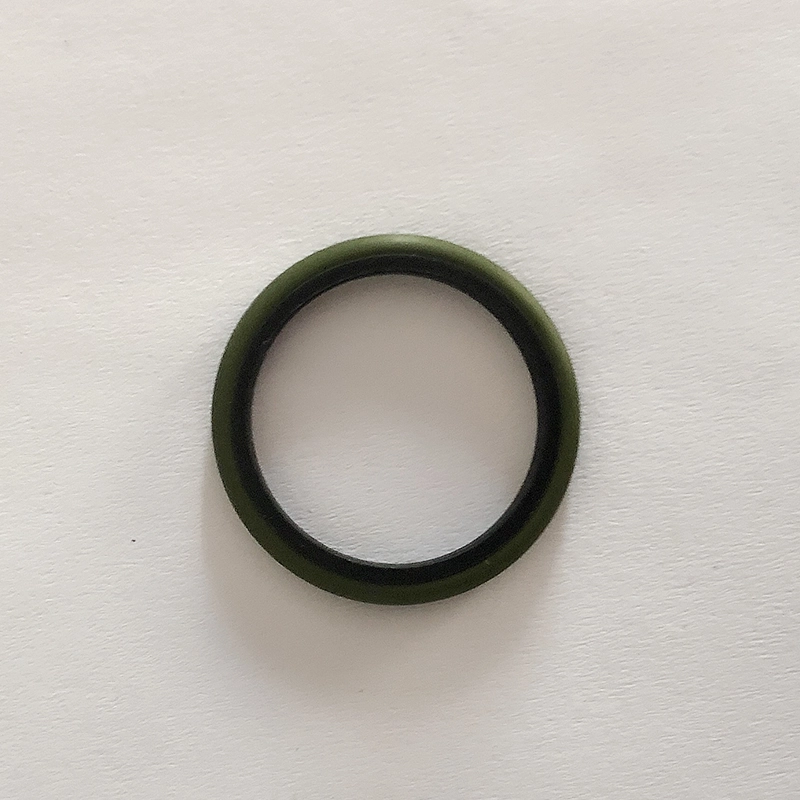

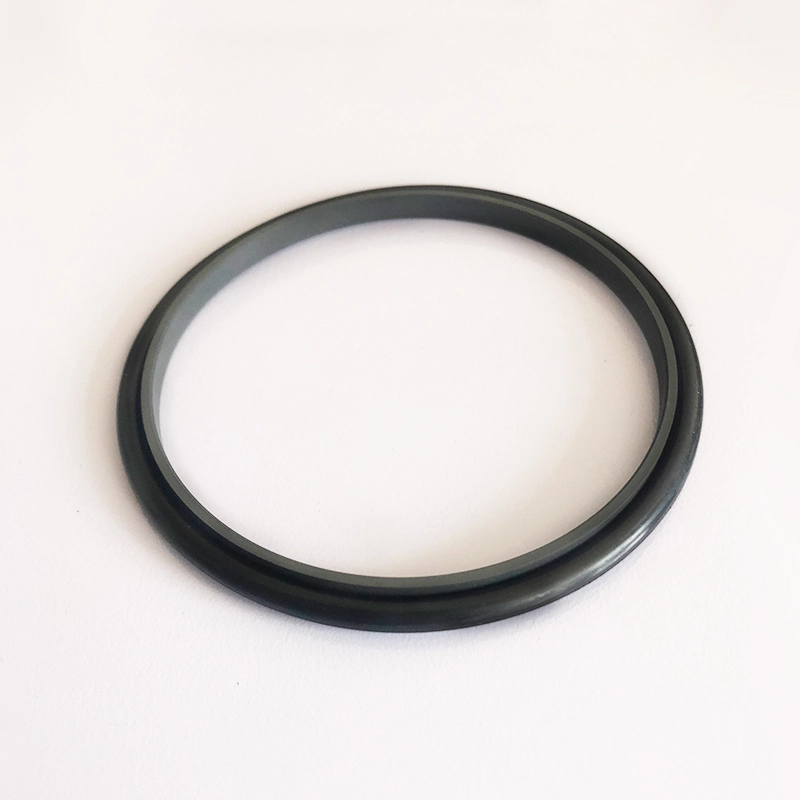

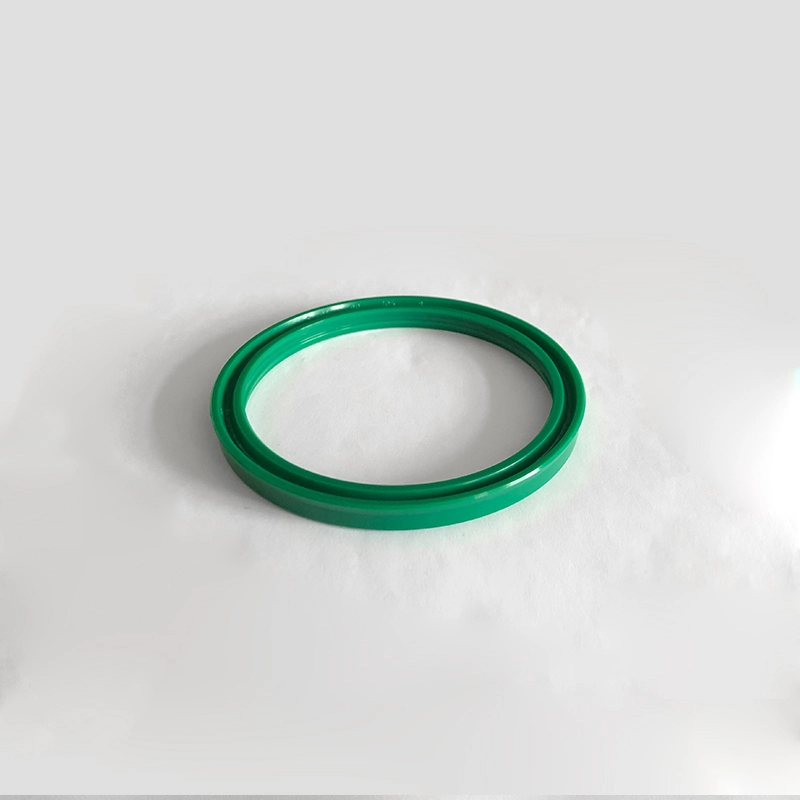

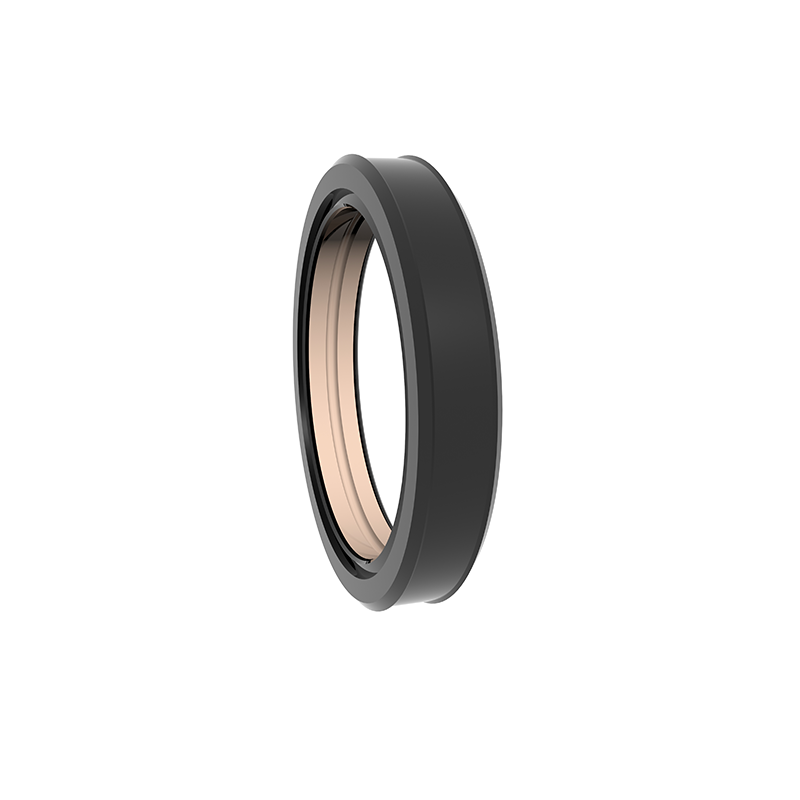

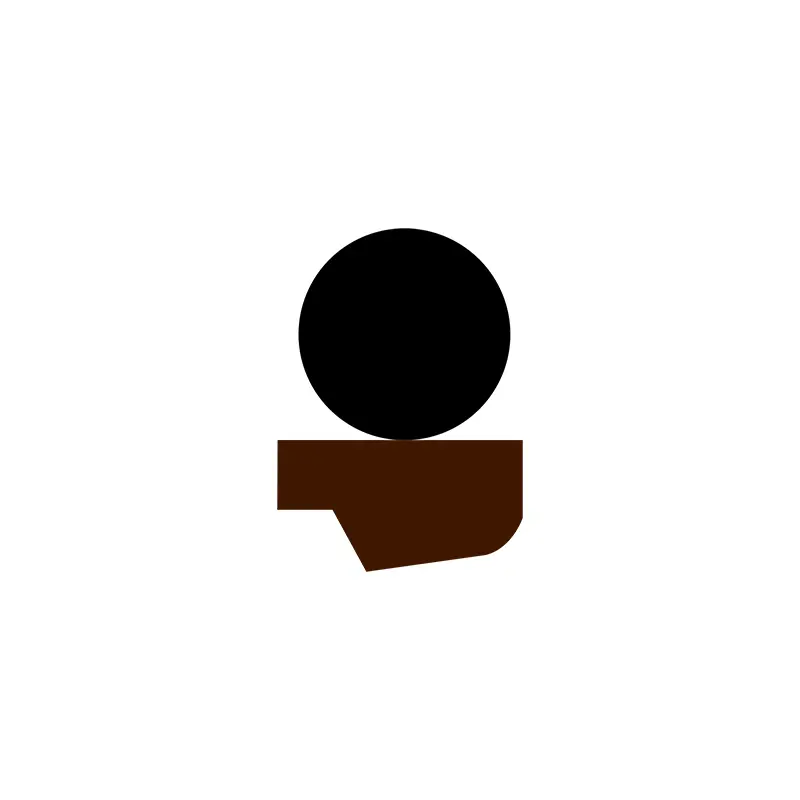

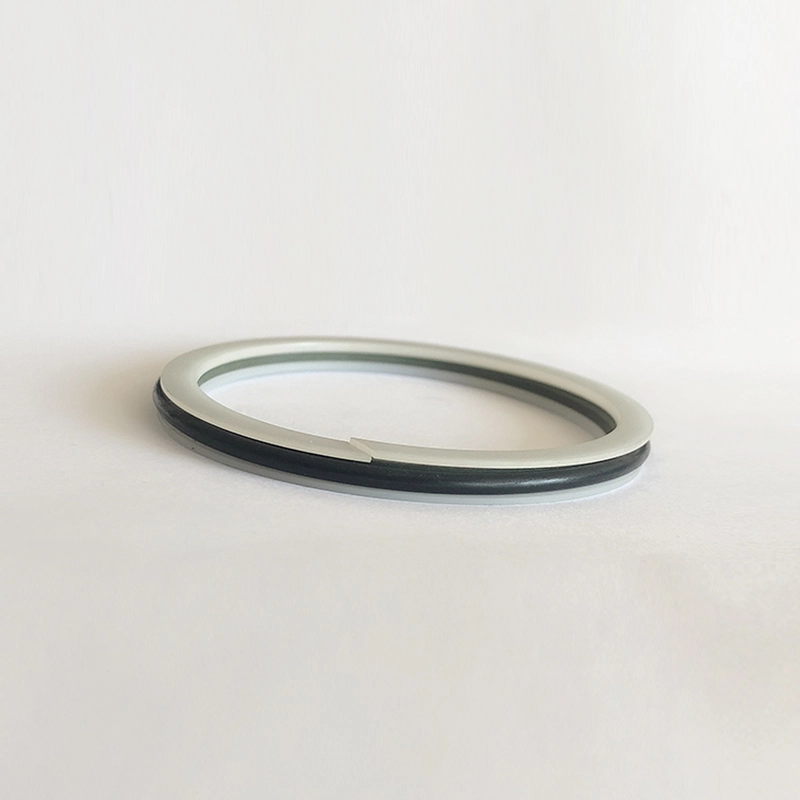

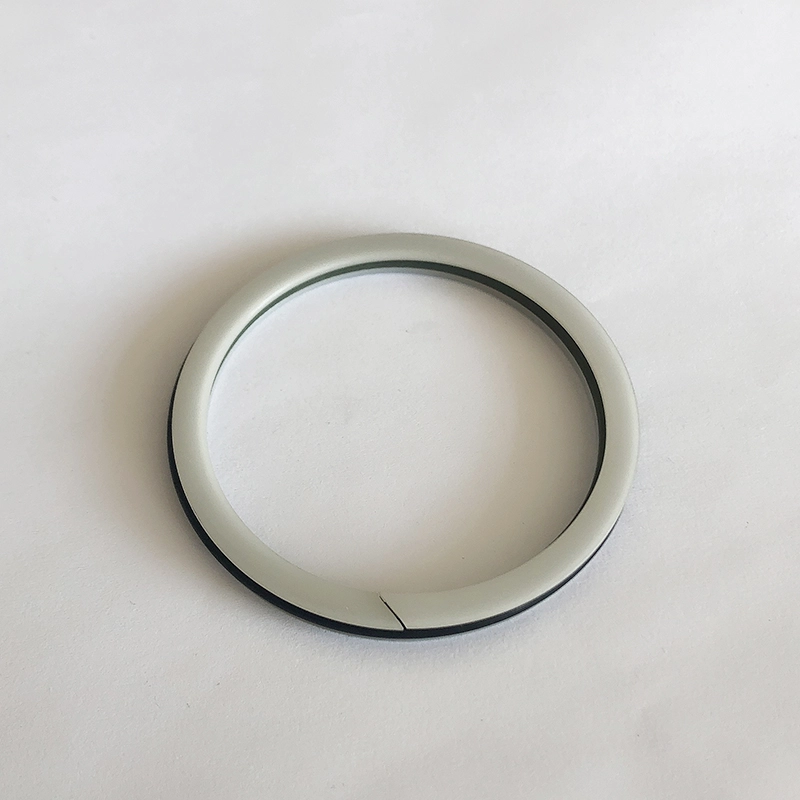

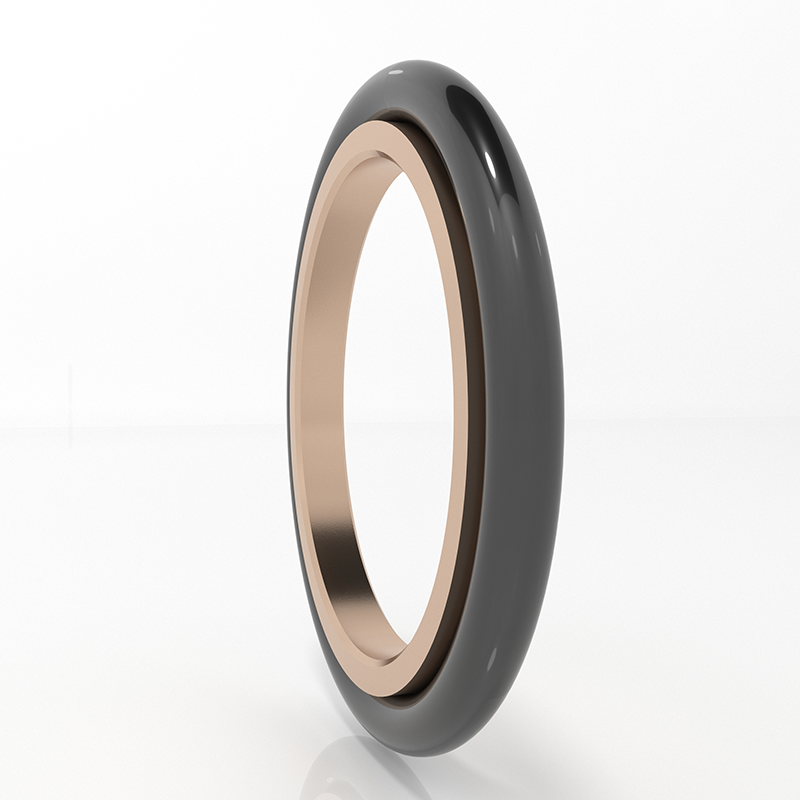

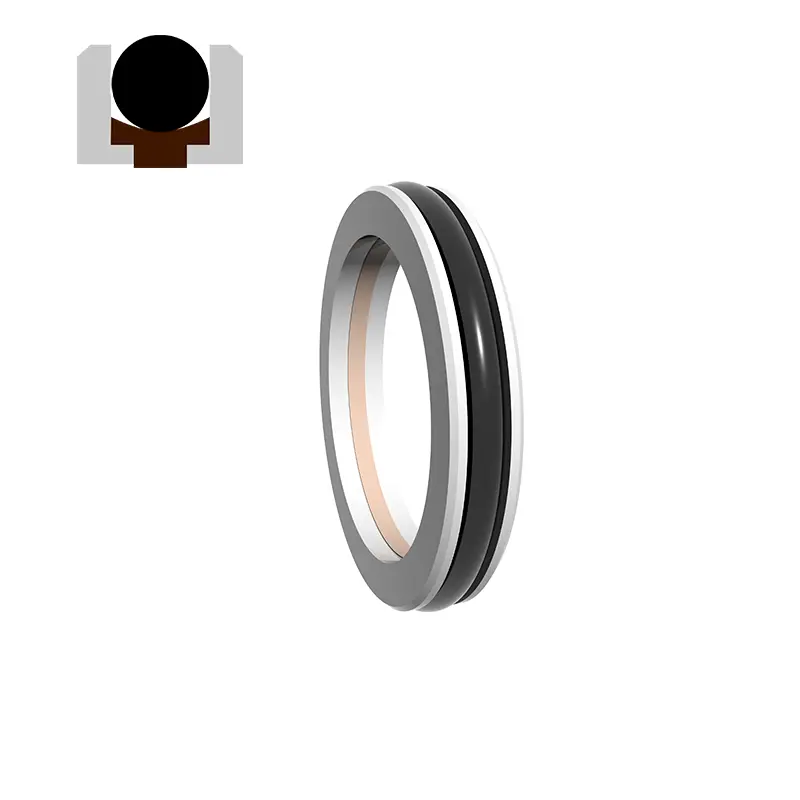

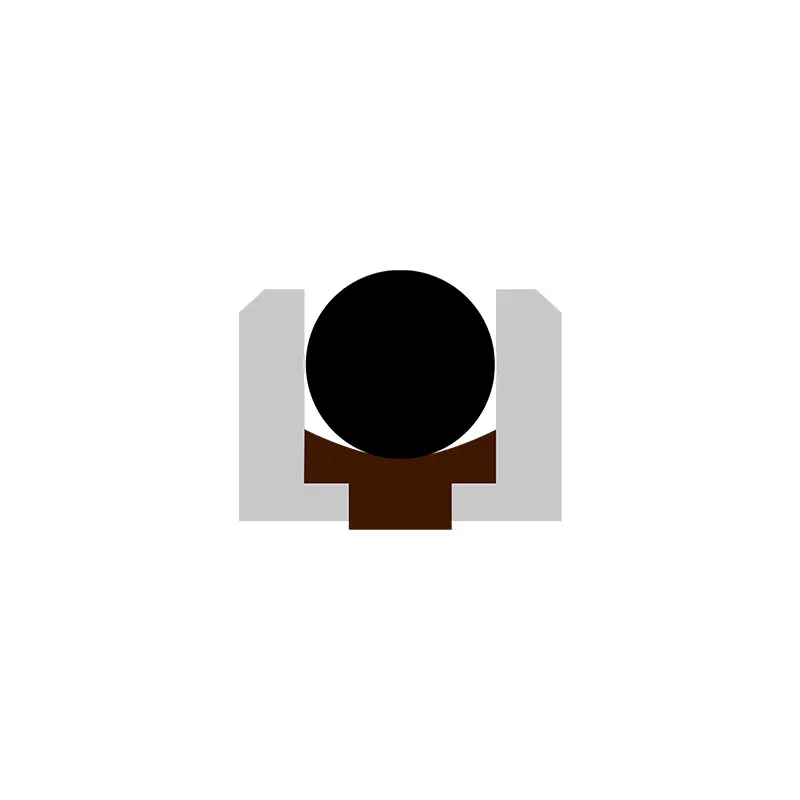

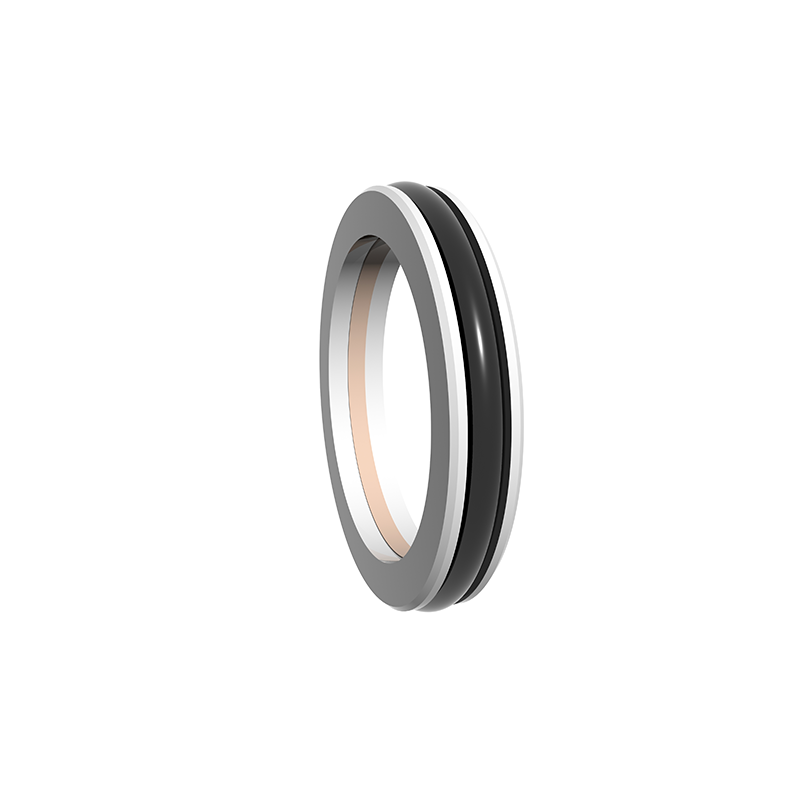

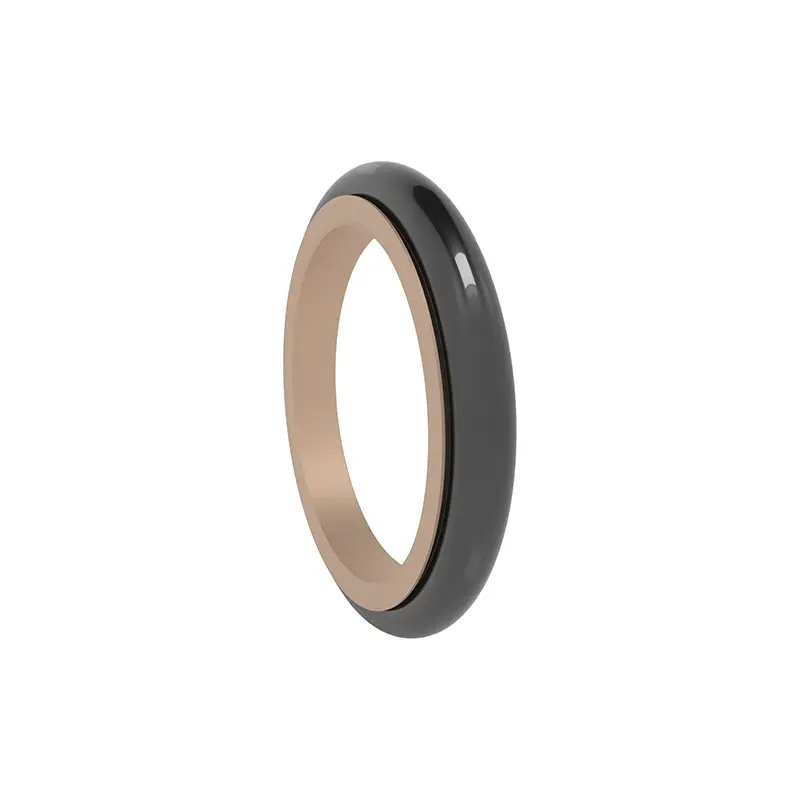

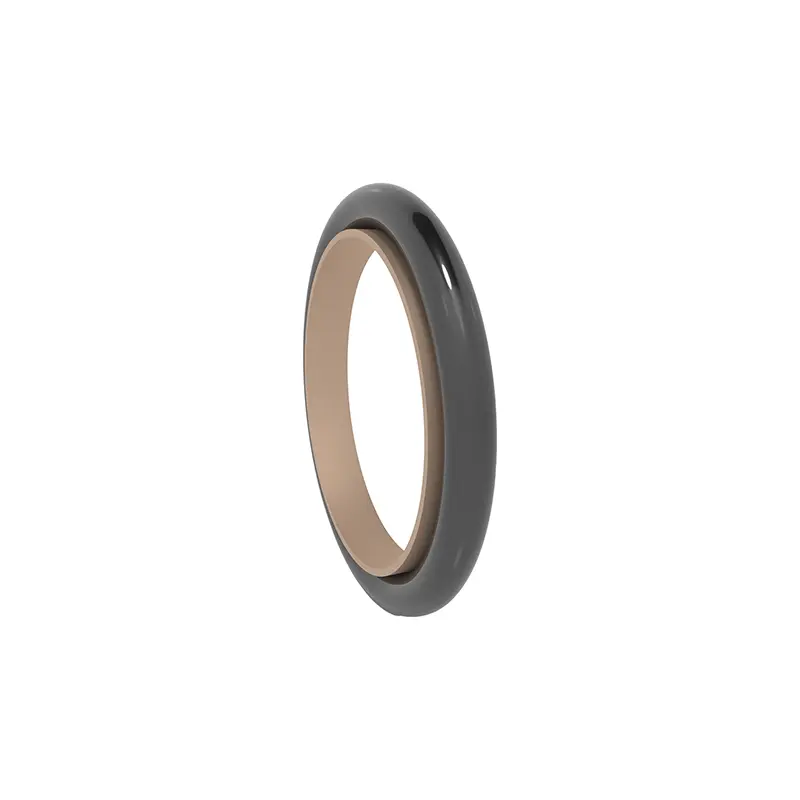

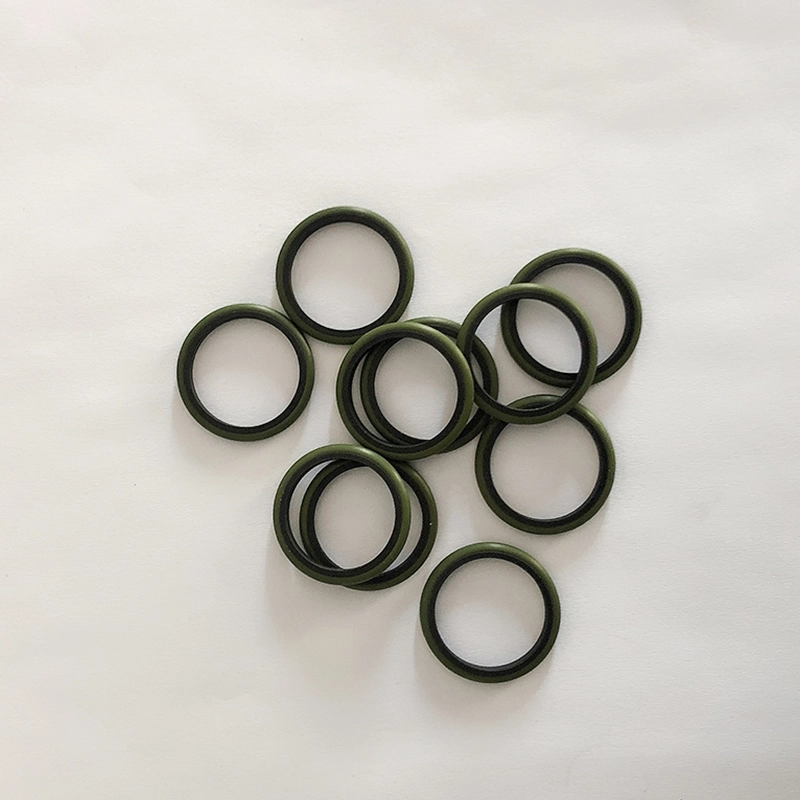

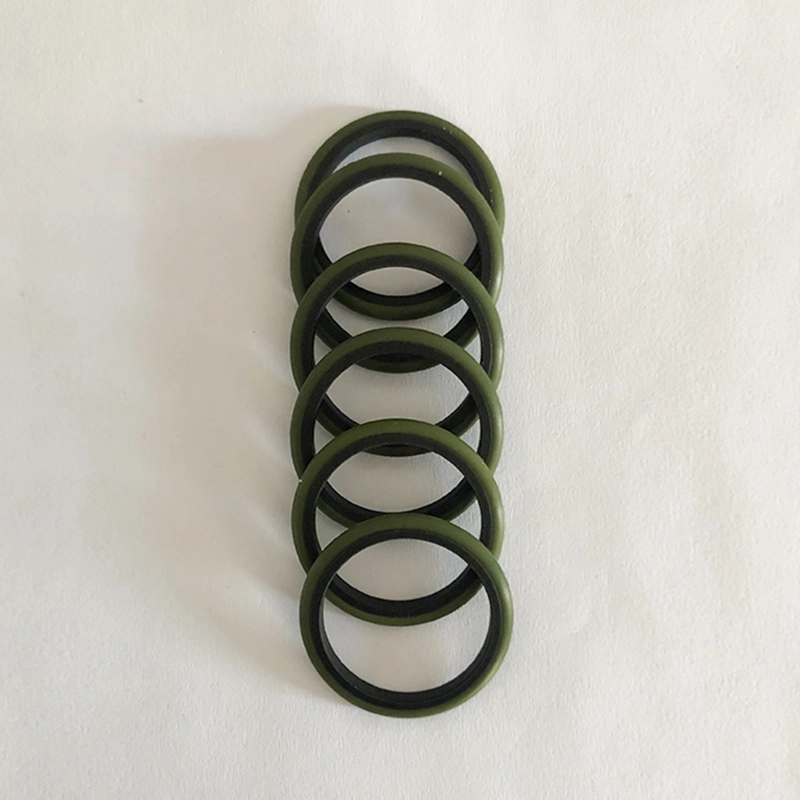

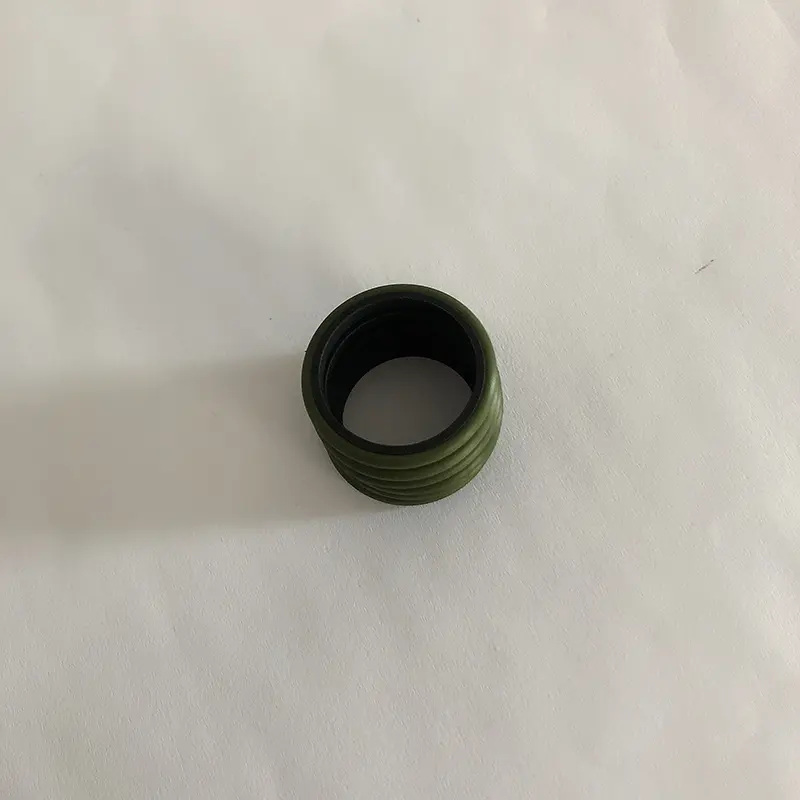

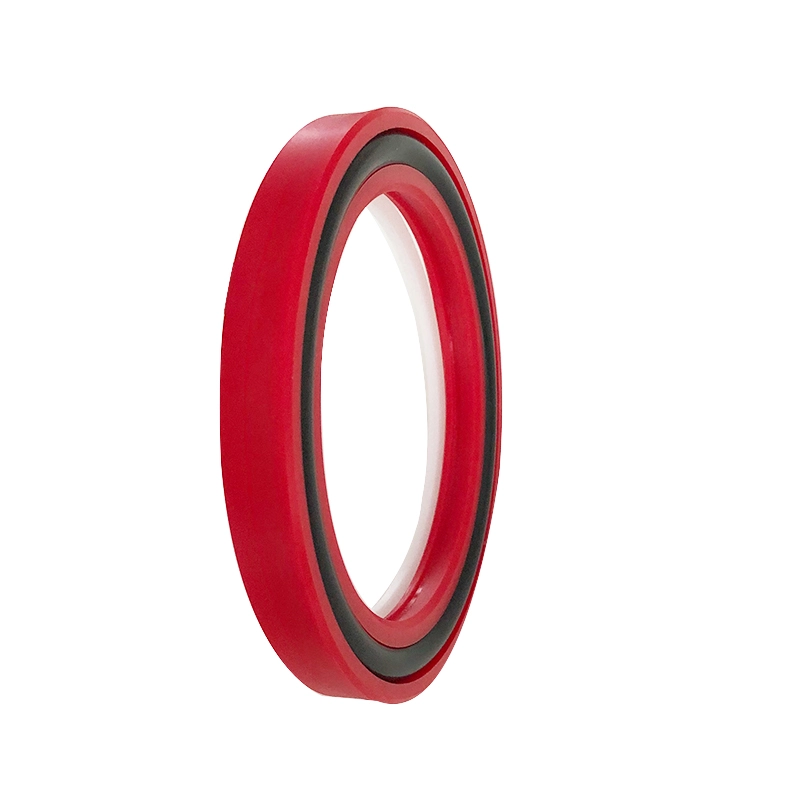

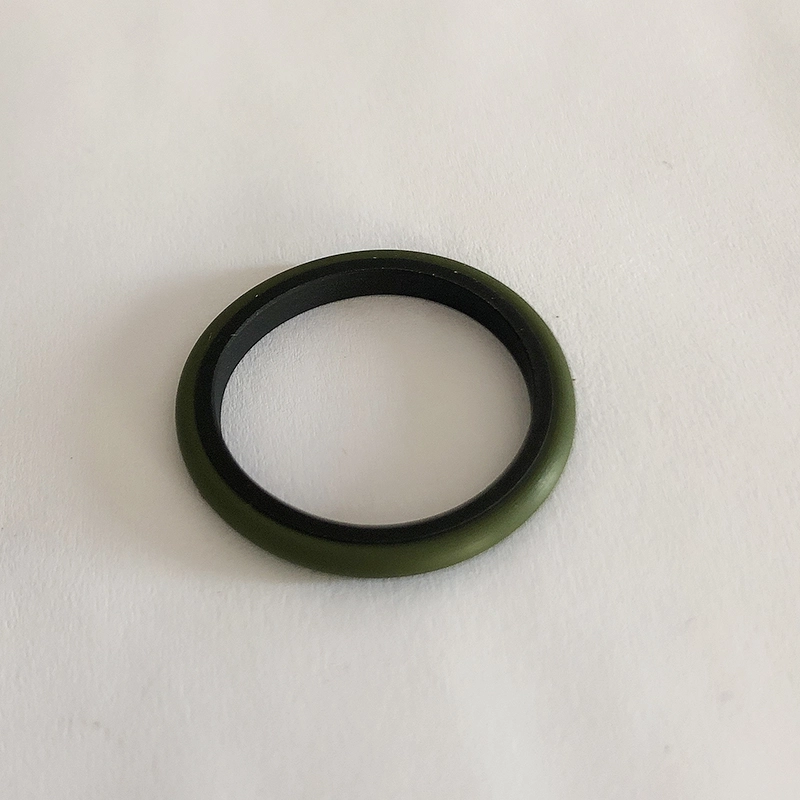

RC11は、充填されたPTFEステップシーリングリングと、油圧式往復運動の一方向圧力シーリングに適したO字型のゴムリングで構成されています。

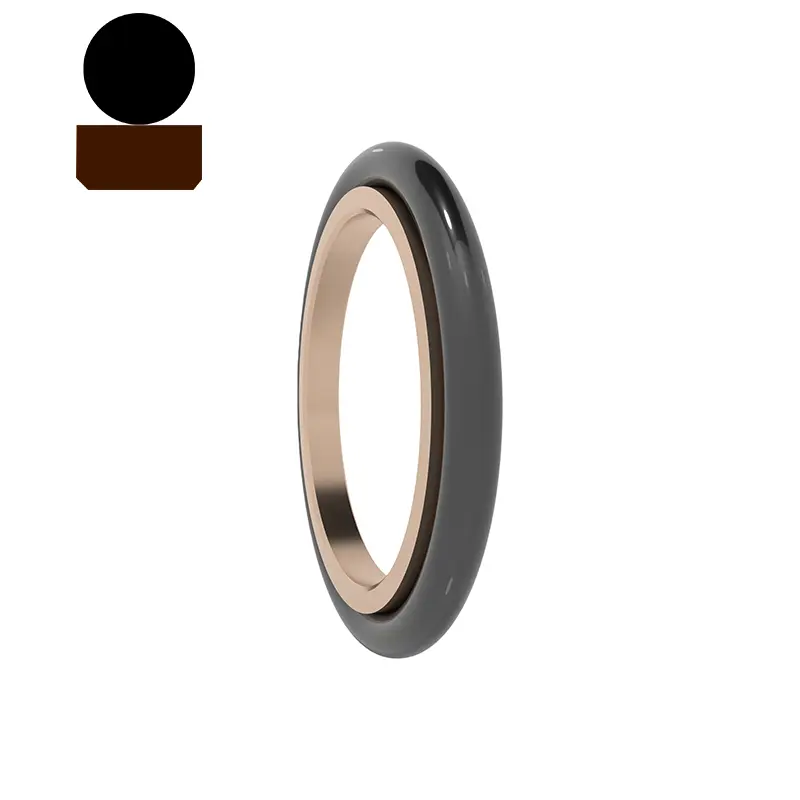

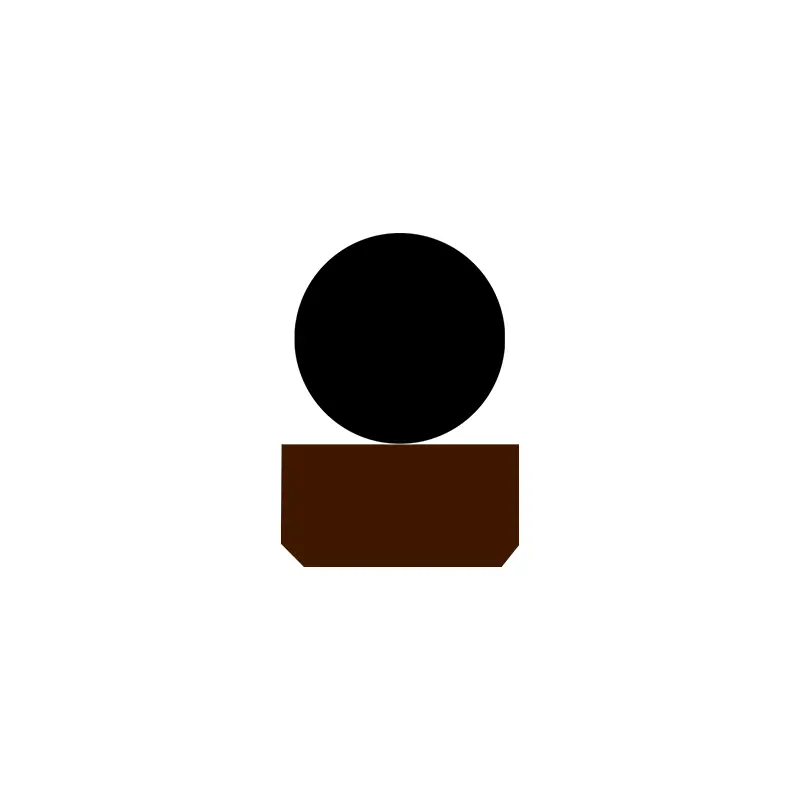

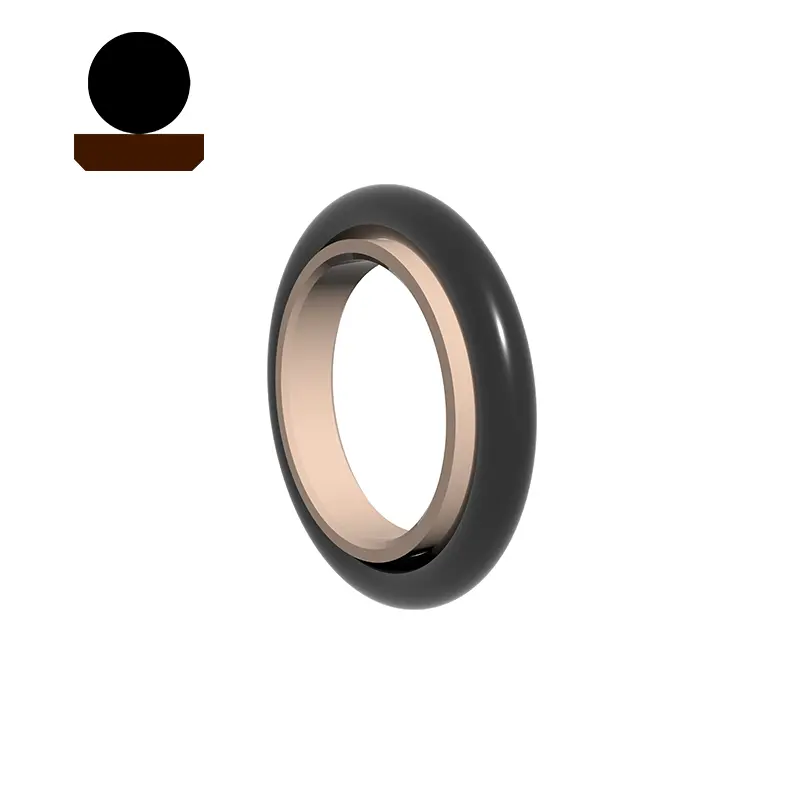

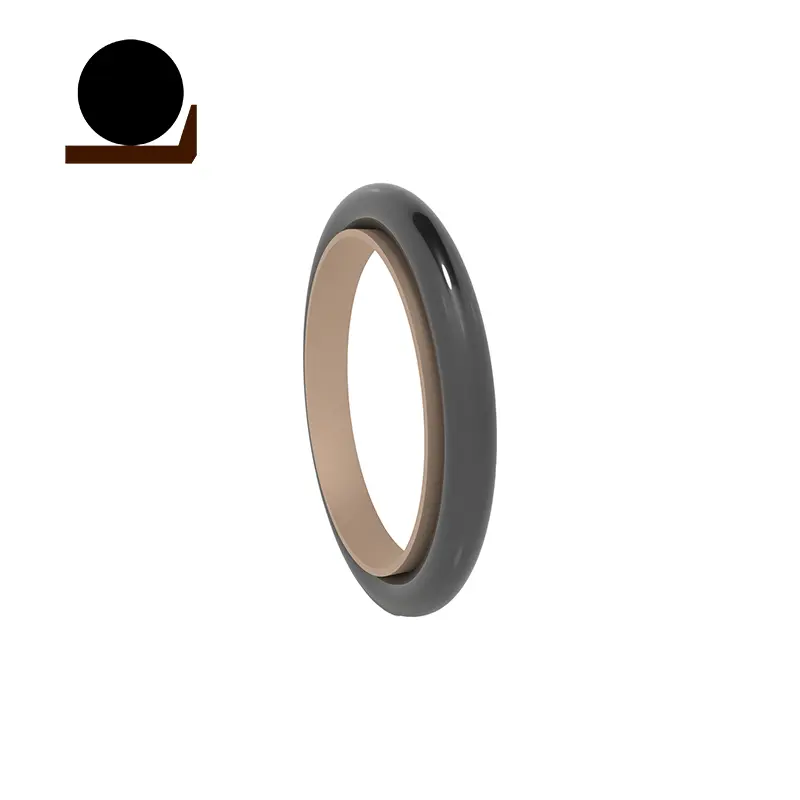

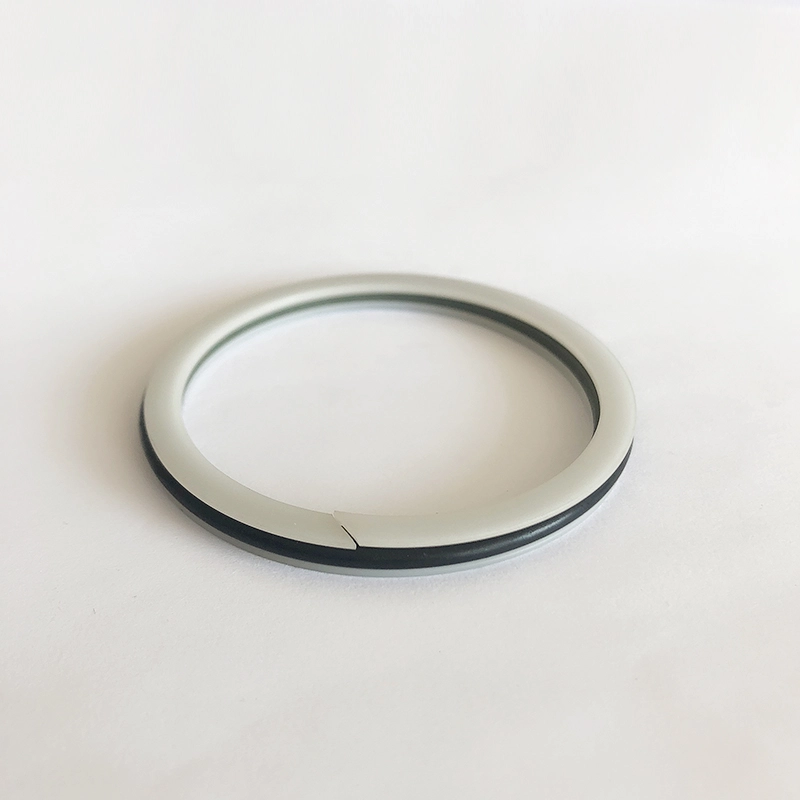

RC11-Bは、満たされたPTFE長方形シーリングリングと、油圧式往復運動双方向圧力シーリングに適したO字型のゴムリングで構成されています。 Oリングは放射状の力を提供し、シーリングリングの摩耗を補います。通常、ガイドリングと組み合わせて使用​​されます。スプリット(開いた)溝は、30mm未満のロッド直径に使用する必要があります。特徴:

1。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

2。圧力および過酷な条件下での非常に高い圧力安定性。

3.高い寿命は、オイルフリーの潤滑シールに使用できます。

4。水などの低粘度媒体を密閉するために使用できます。

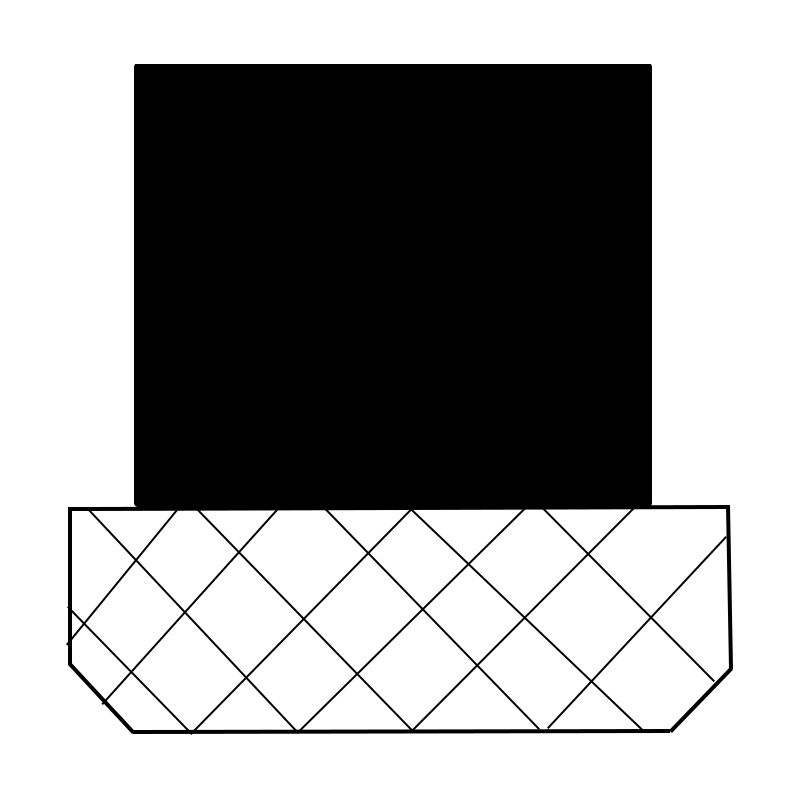

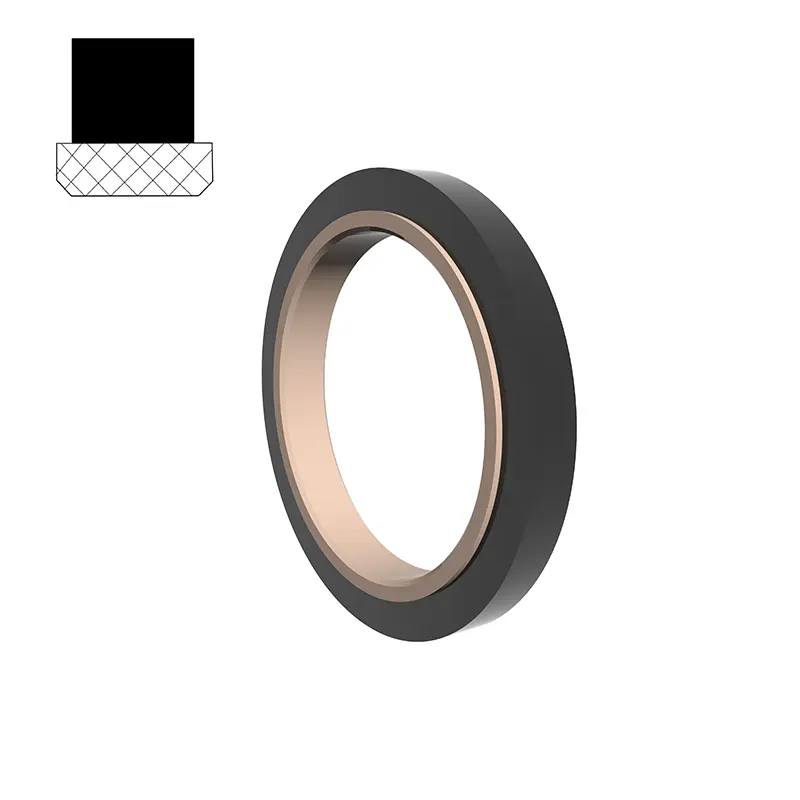

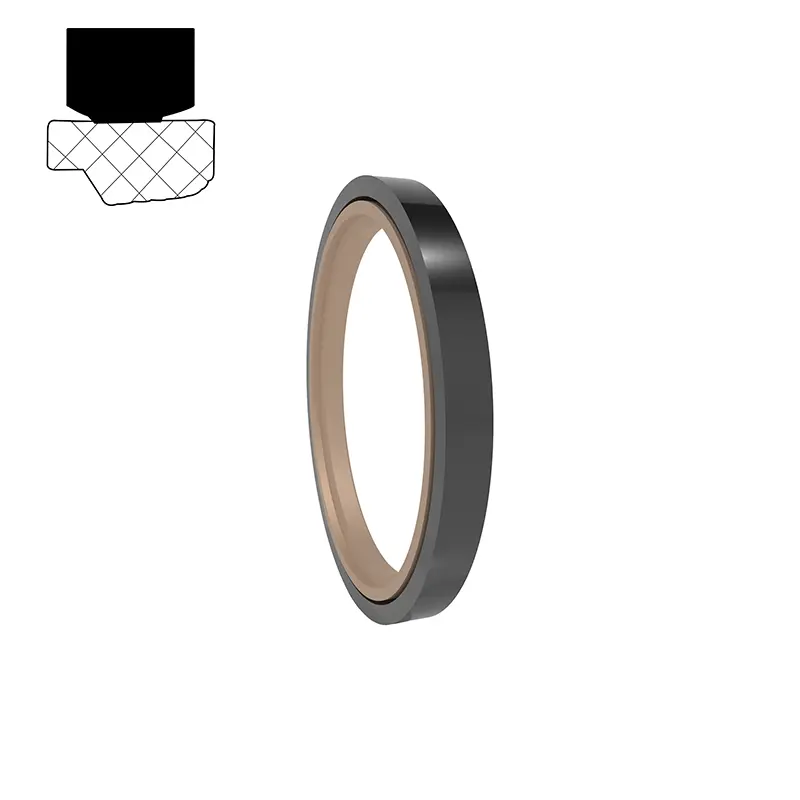

RC12は、満たされたPTFEステップシーリングリングと、油圧式往復運動の一方向圧力シーリングに適した長方形のゴムリングで構成されています。長方形のリングは放射状の力を提供し、シーリングリングの摩耗を補います。通常、ガイドリングと組み合わせて使用​​されます。スプリット(開いた)溝は、30mm未満のロッド直径に使用する必要があります。主に重い油圧機器で使用されます。


特徴:

1。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

2。圧力および過酷な条件下での非常に高い圧力安定性。

3.高い寿命は、オイルフリーの潤滑シールに使用できます。

4。水などの低粘度媒体を密閉するために使用できます。

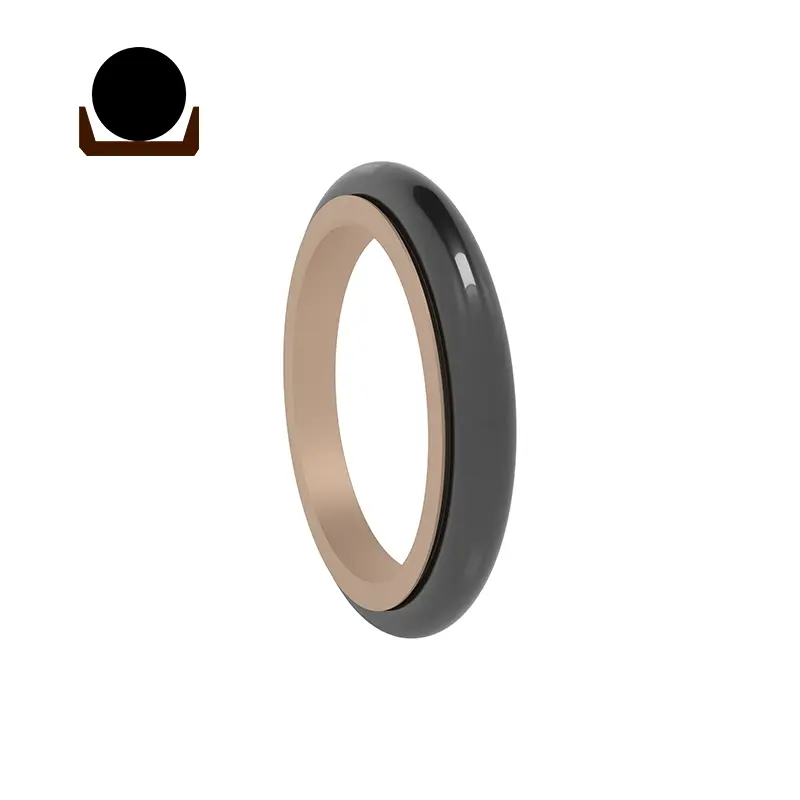

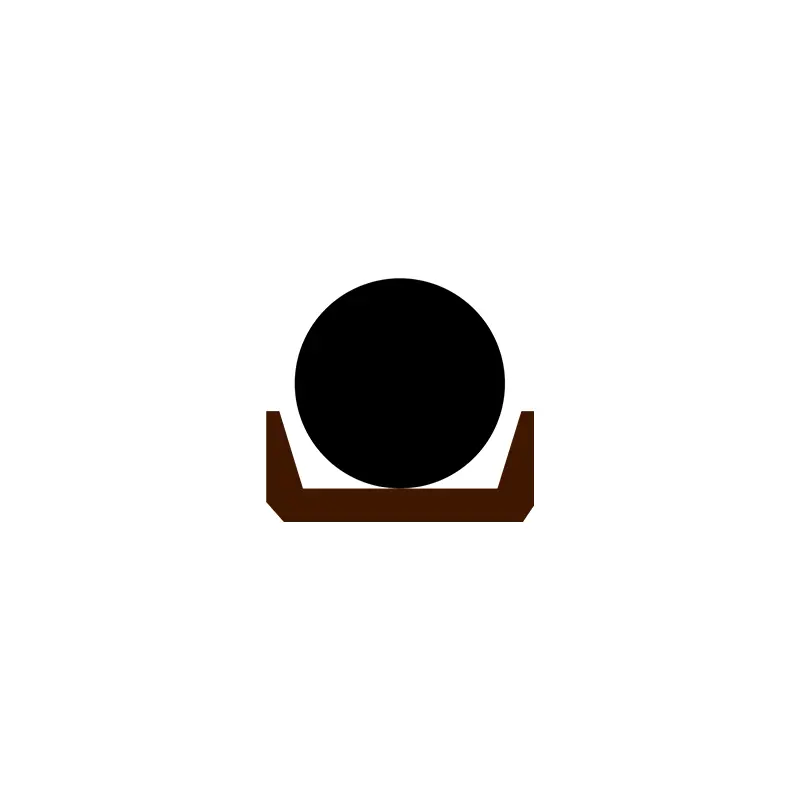

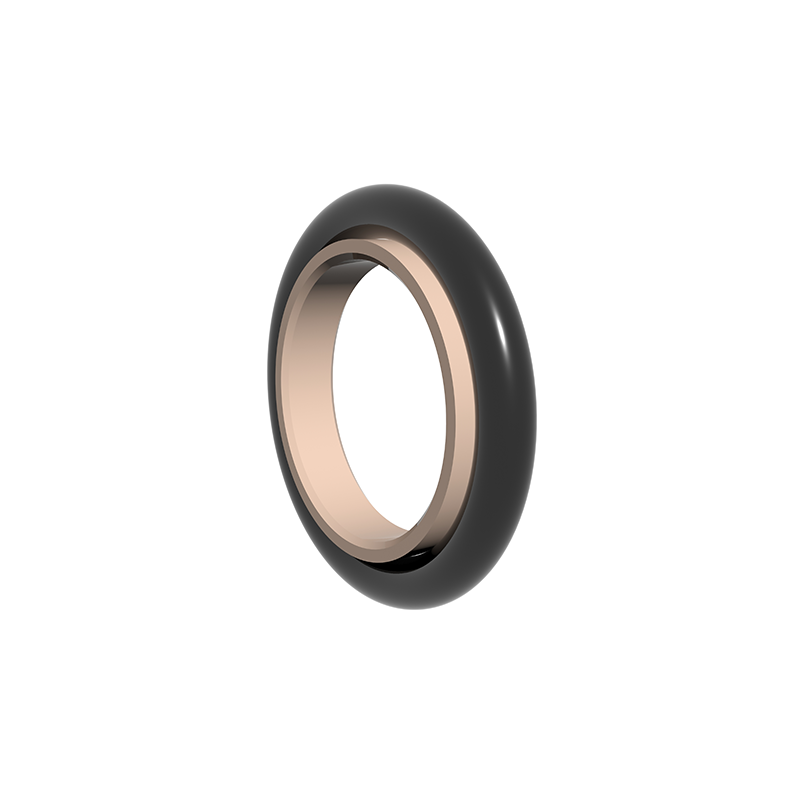

SPNC/RC13は、PTFEキャップ型のシーリングリングと、油圧および空気圧の往復運動双方向圧力シーリングに適したO型のゴムリングで構成されています。 O字型のリングは放射状の力を提供し、シーリングリングの摩耗を補います。シーリングリングは、適切なフォローアップ補償能力を備えた薄いリップデザインを採用するため、シーリングパフォーマンスは良好で、GB12350リンググルーブに設置できます。スプリット(開いた)溝は、30mm未満のロッド直径に使用する必要があります。特徴:

1.油圧と空気圧の両方に使用でき、双方向圧力シーリングに使用できます。

2。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、および忍び寄ることはありません。

3。長寿命、オイルフリーの潤滑シールに使用できます。

4。小さな構造空間、簡単な設置とメンテナンス。

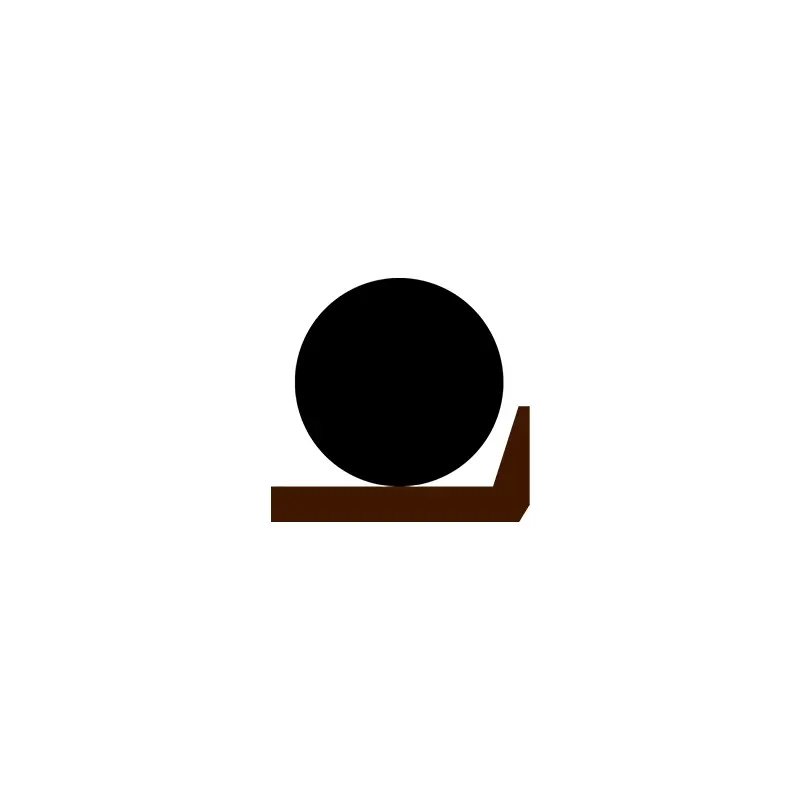

RC14は、PTFE三角シーリングリングとO字型のゴムリングで構成されています。これは、油圧および空気圧の往復運動の一元配置圧力シーリングに適しています。 Oリングは放射状の力を提供し、シーリングリングの摩耗を補います。シーリングリングは薄いリップデザインを採用するため、フォローアップ補償能力が優れているため、シーリングパフォーマンスは良好です。スプリット(開いた)グルーブは、30mm未満のロッド直径に使用する必要があります。特徴:

1.油圧と空気圧の両方に使用できます。

2低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄らない。

3。長寿命、オイルフリーの潤滑シールに使用できます。

4。小さな構造空間、簡単な設置とメンテナンス。

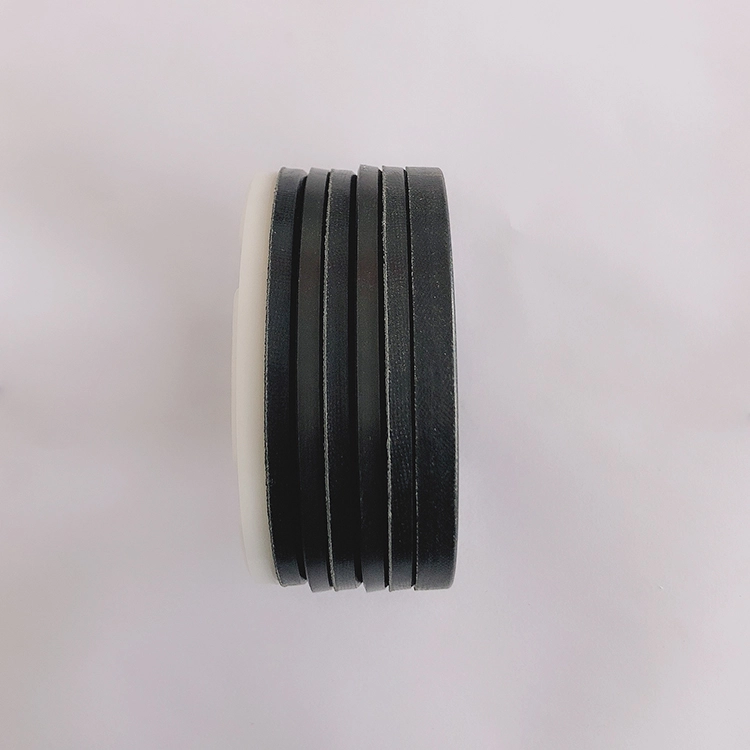

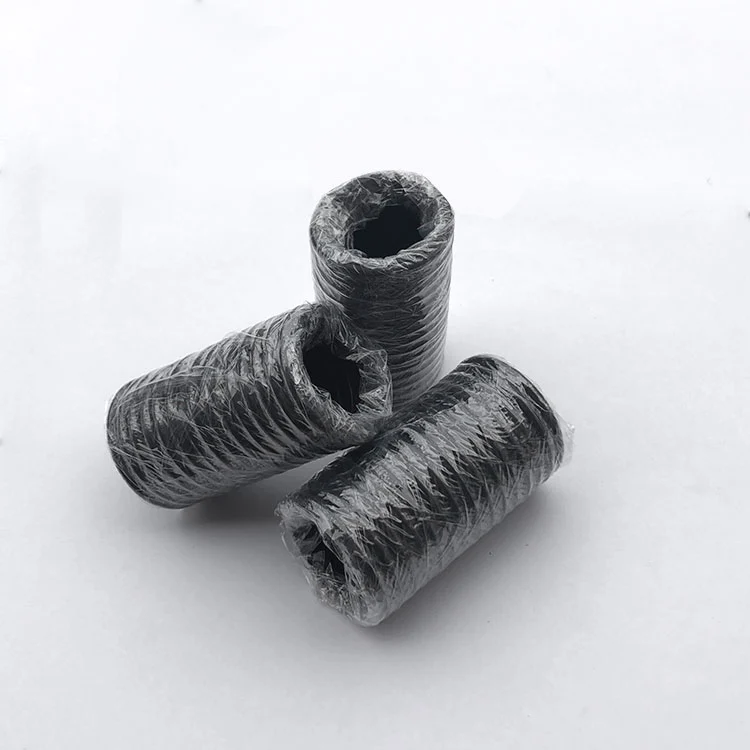

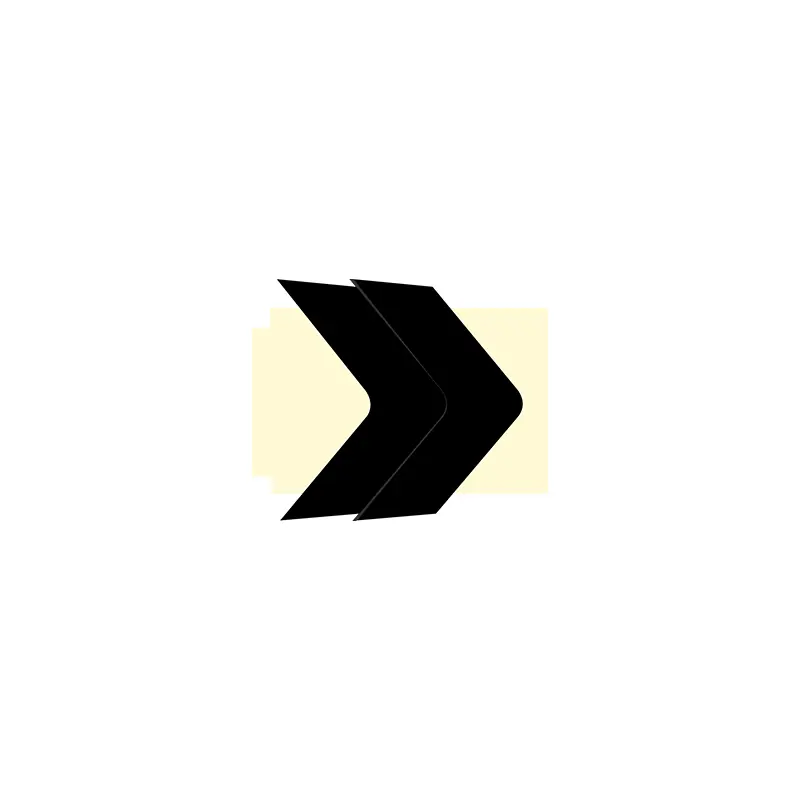

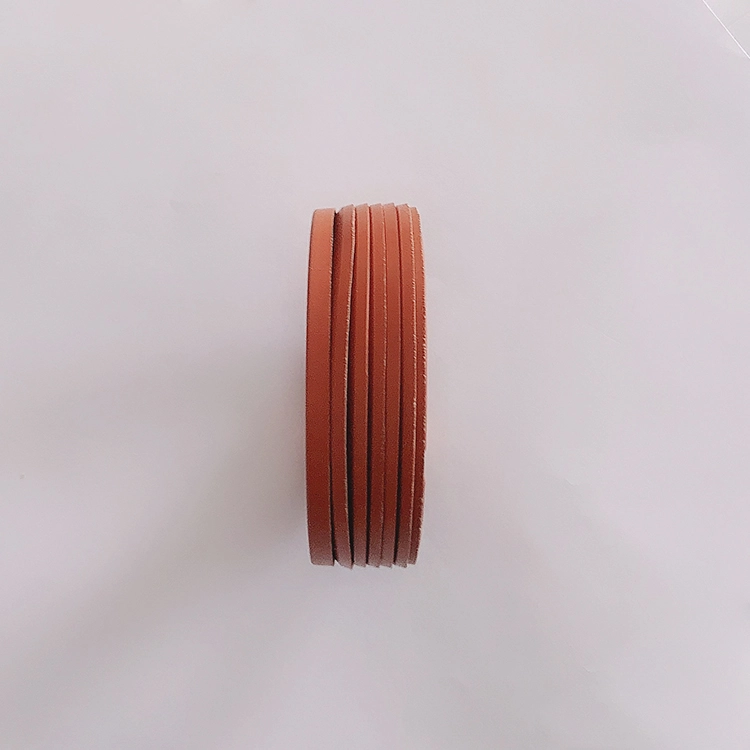

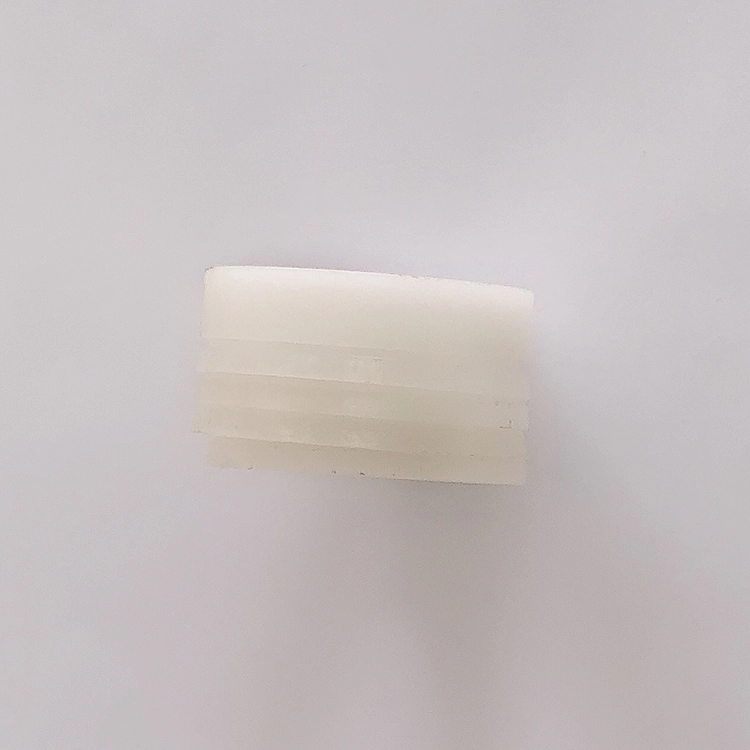

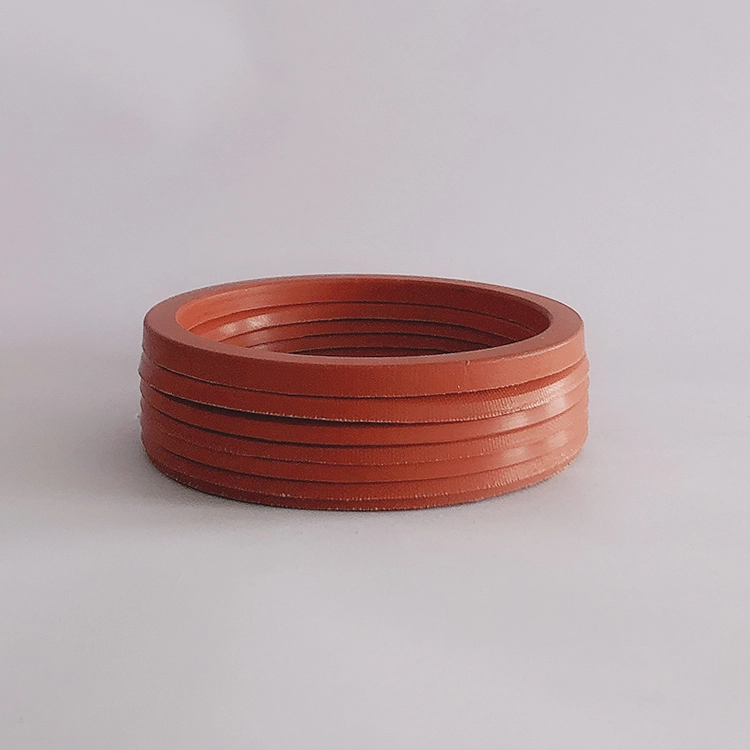

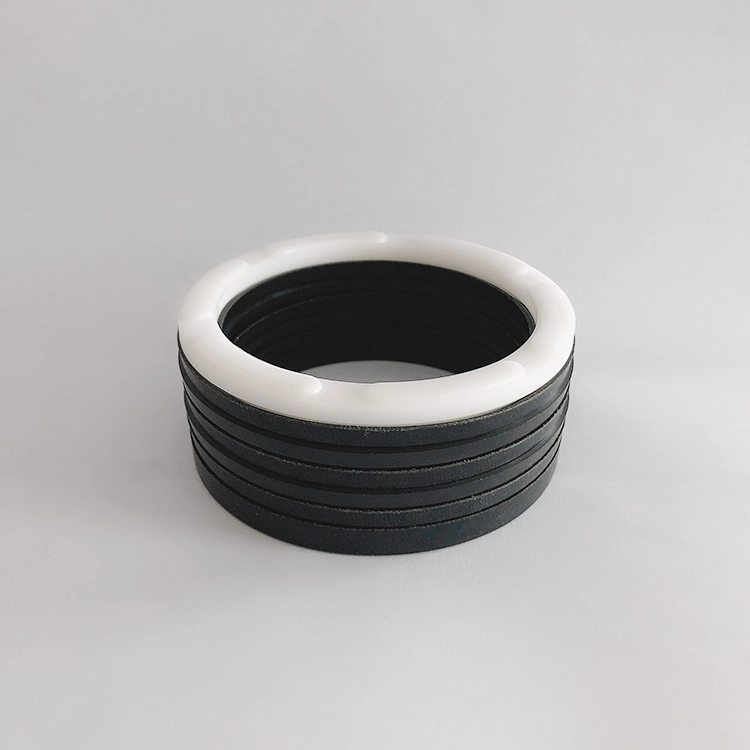

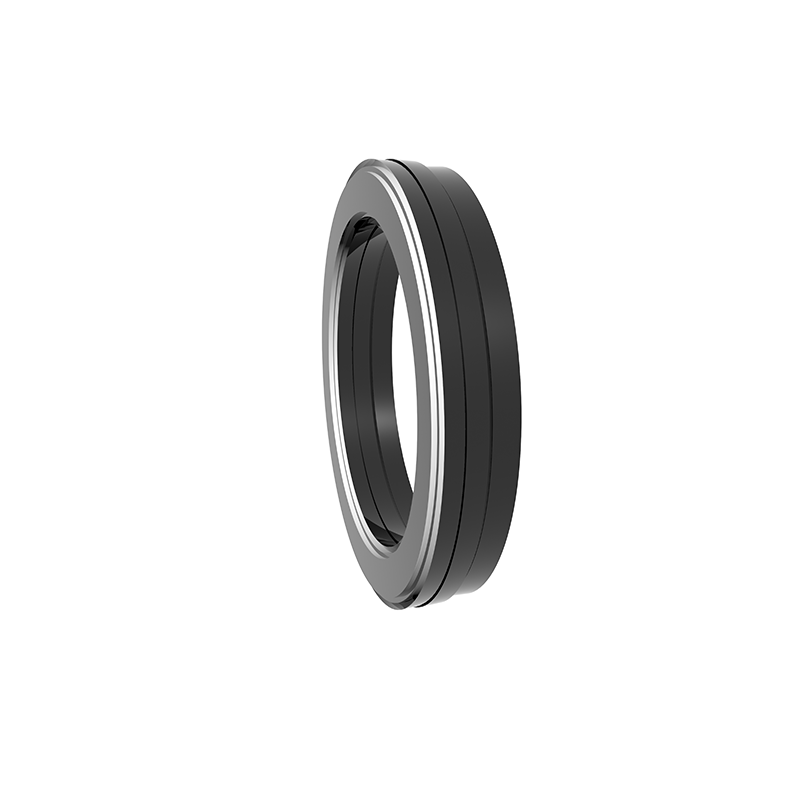

RC15は、V字型のシーリングリングのセット(3を超える)、圧力リング、サポートリングで構成され、油圧式往復運動の一元配置圧力シーリングに適しています。シーリング材料と互換性のあるグリースは、設置中に適用する必要があります。積分(閉じた)溝に設置することはできません。特徴:

1.さまざまな材料が利用可能です。これは、さまざまな目的に合わせて最適に調整できます。

2。過酷な労働条件の下で使用でき、ほとんどすべてのメディアや過酷な条件に適しています。

3.長いサービス寿命があり、オイルフリーの潤滑シールに使用できます(合理的な材料選択)。

4.シーリングと摩擦は、ガスケットを調整することで調整でき、V字型シーリングリングを追加または削除することで軸方向のサイズを調整できます。

5.シーリング表面の品質が低い場合でも、効果的に機能する可能性があります。

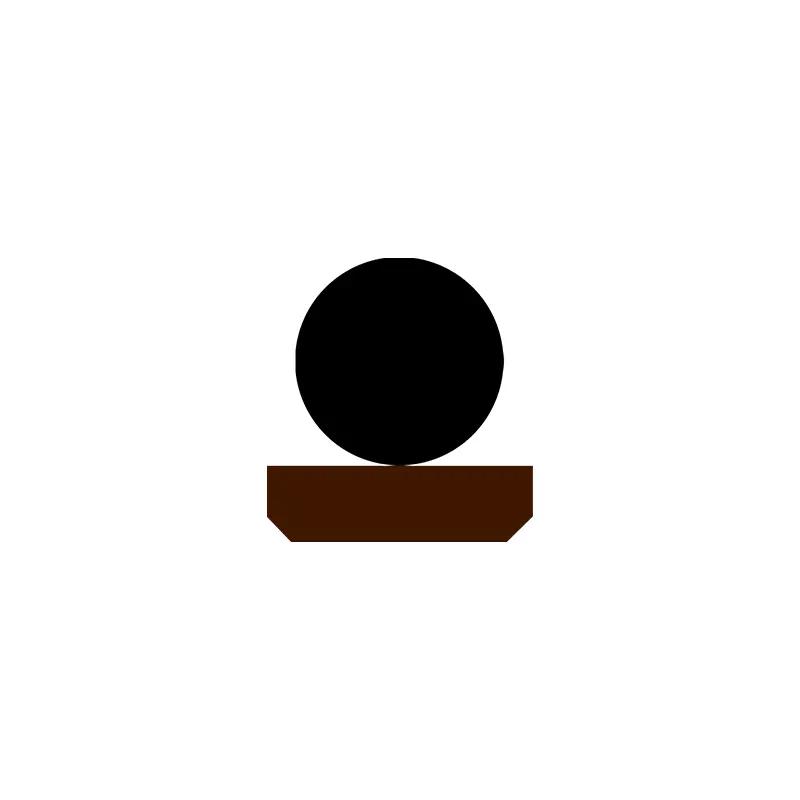

SPNは、充填されたPTFE長方形シーリングリングと、油圧および空気圧の往復運動双方向圧力シーリングに適した長方形のゴムリングで構成されています。長方形のリングは放射状の力を提供し、シーリングリングの摩耗を補います。スプリット(開いた)溝は、30mm未満のロッド直径に使用する必要があります。

特徴:

1。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

2。油圧および空気圧のデュアル使用シールは、双方向の圧力シールに使用できます。

3.高い寿命は、オイルフリーの潤滑シールに使用できます。

4。小さな構造空間、簡単な設置とメンテナンス。


RC17は、油圧および空気圧逆方向の双方向圧力シーリングに適しています。 Oリングは放射状の力を提供し、シーリングリングの摩耗を補います。スプリット(開いた)溝は、30mm未満のロッド直径に使用する必要があります。特徴:

1。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

2。油圧および空気圧のデュアル使用シールは、双方向の圧力シールに使用できます。

3。長寿命、オイルフリーの潤滑シールに使用できます。

4.小さな構造空間、簡単な設置とメンテナンス:

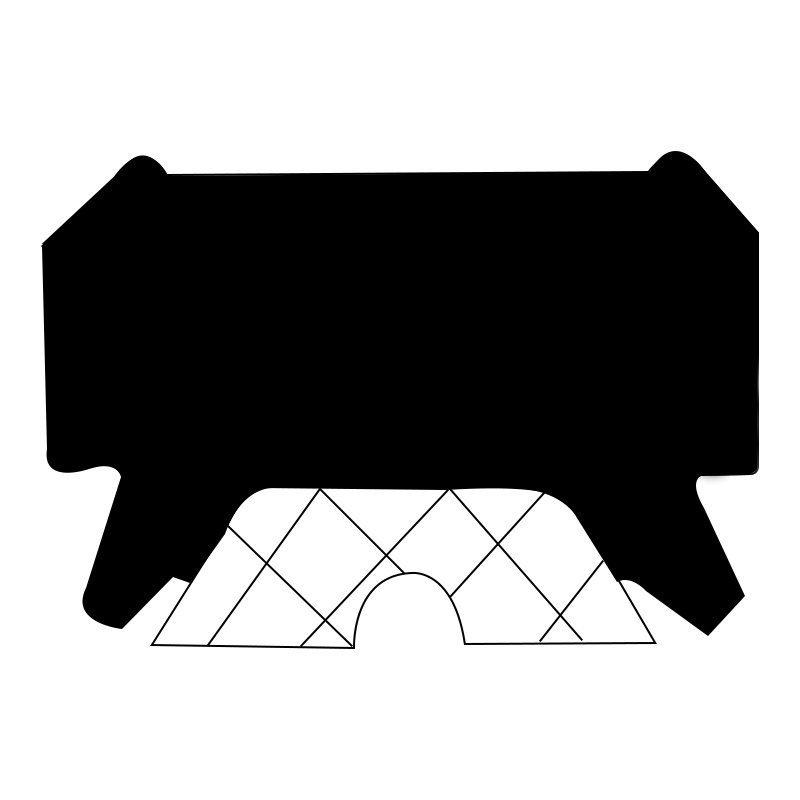

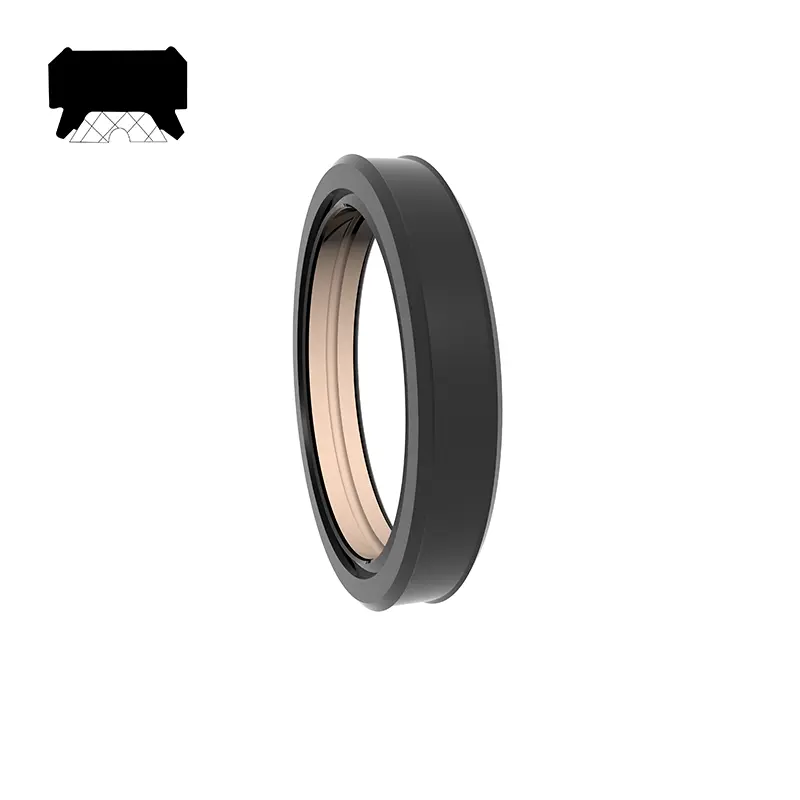

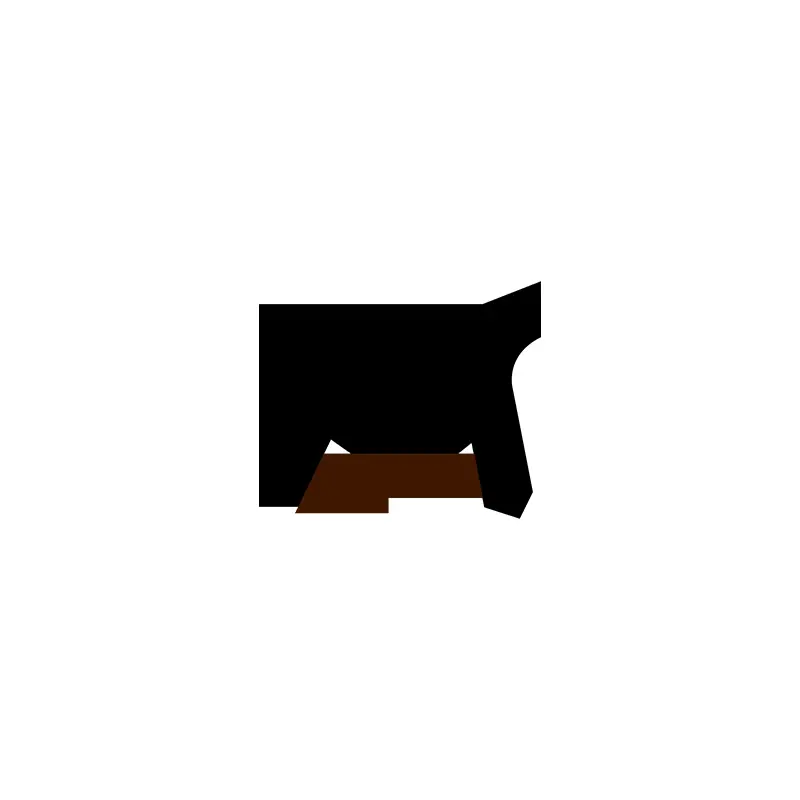

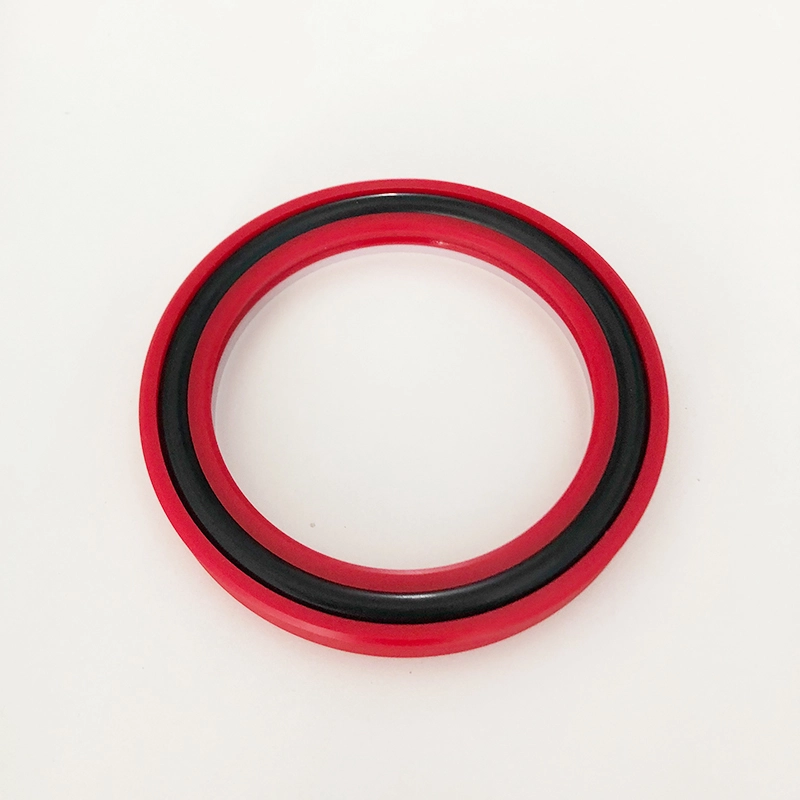

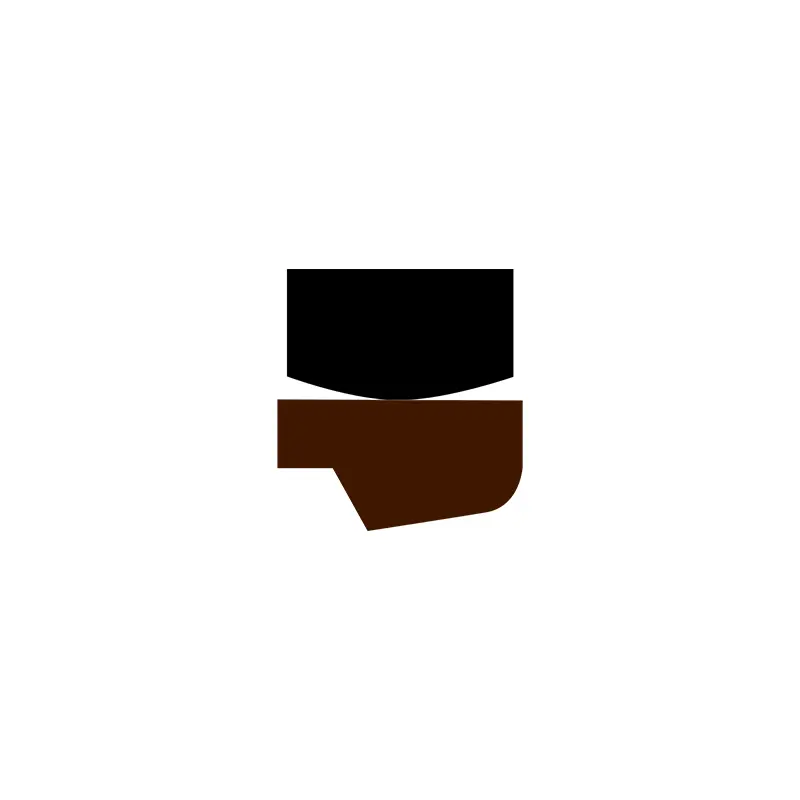

GTDIは、特別な形のゴム(またはポリウレタン)エラストマーと修正されたPTFEシーリングリングで構成されており、優れたシーリング、長寿命、低摩擦などの特徴を持っています。TDMIは、特別な形のゴム(またはポリウレタン)エラストマーと修正されたPTFEシールリングの特徴を修正したPTFEシーリングリングで構成されています。 GGDIは、PTFEで満たされたシーリングリング、2つのL字型のプラスチックサポートリング、弾性力Oリングで構成されており、良好なシーリング、長寿命、低摩擦、忍び寄ることなく特徴があります。

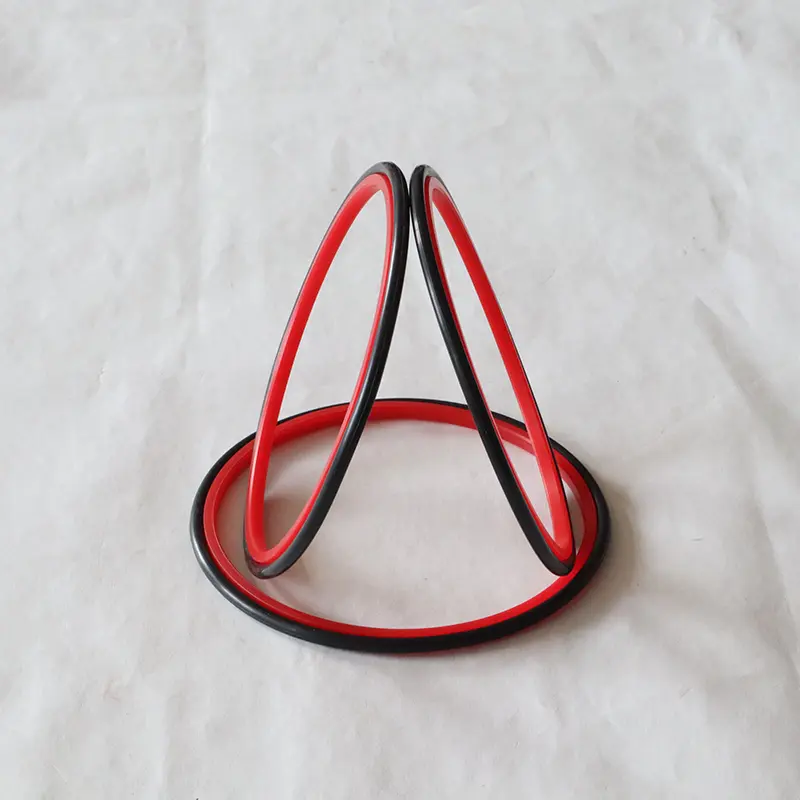

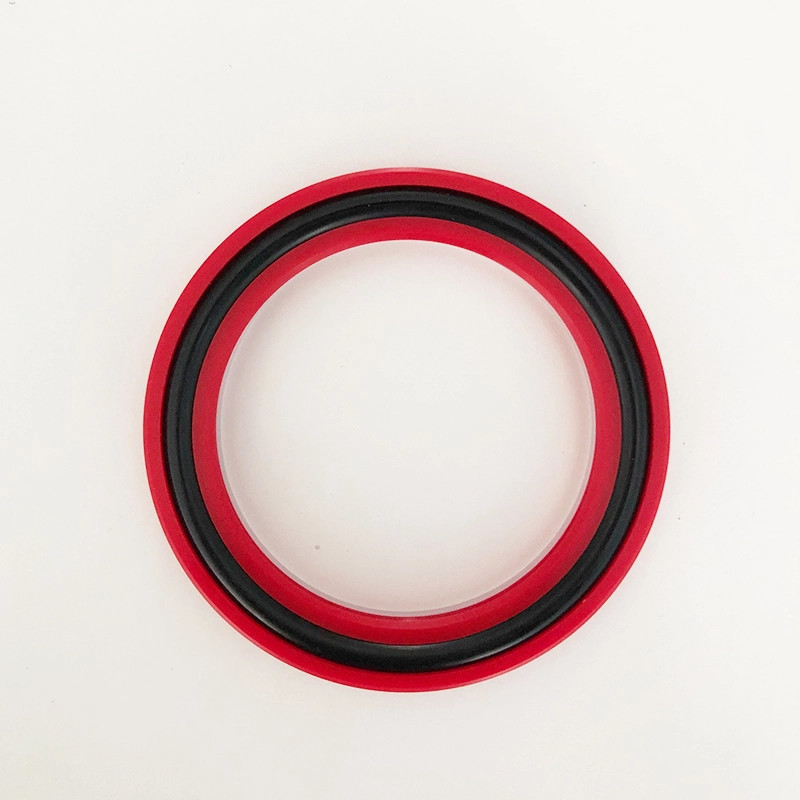

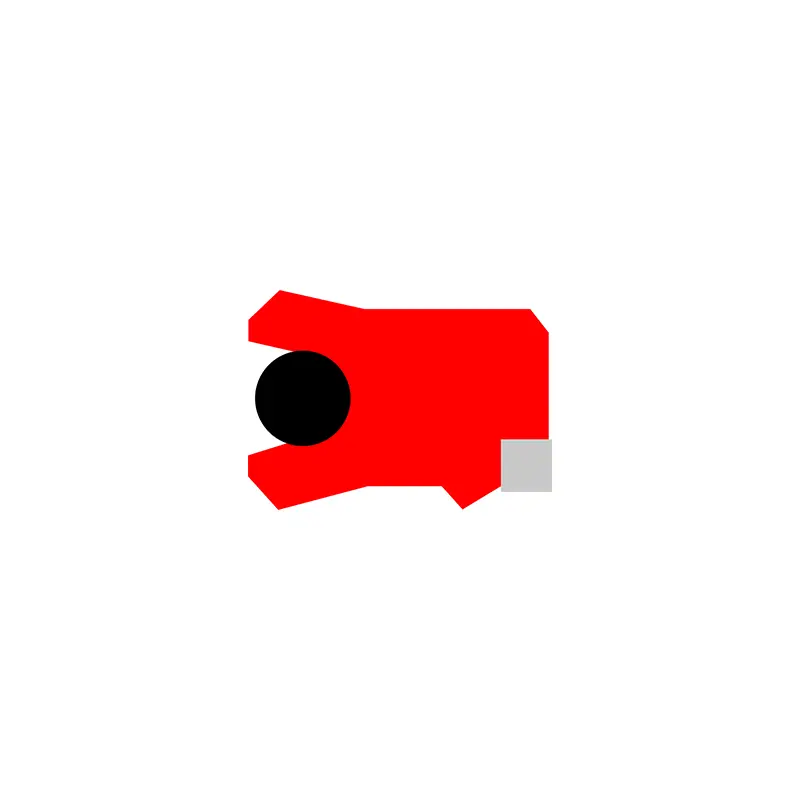

BDタイプのシーリングリングは、主にプランガー、ピストンロッド、鍛造機、歩行装置用の油圧機器のシーリングに使用されるピストンロッドシールです。特徴:

1。振動荷重と圧力ピークに敏感ではありません

2。優れた排出能力

3.荷重なしおよび低温下でのより良いシーリング

4。過酷な労働条件に適しています

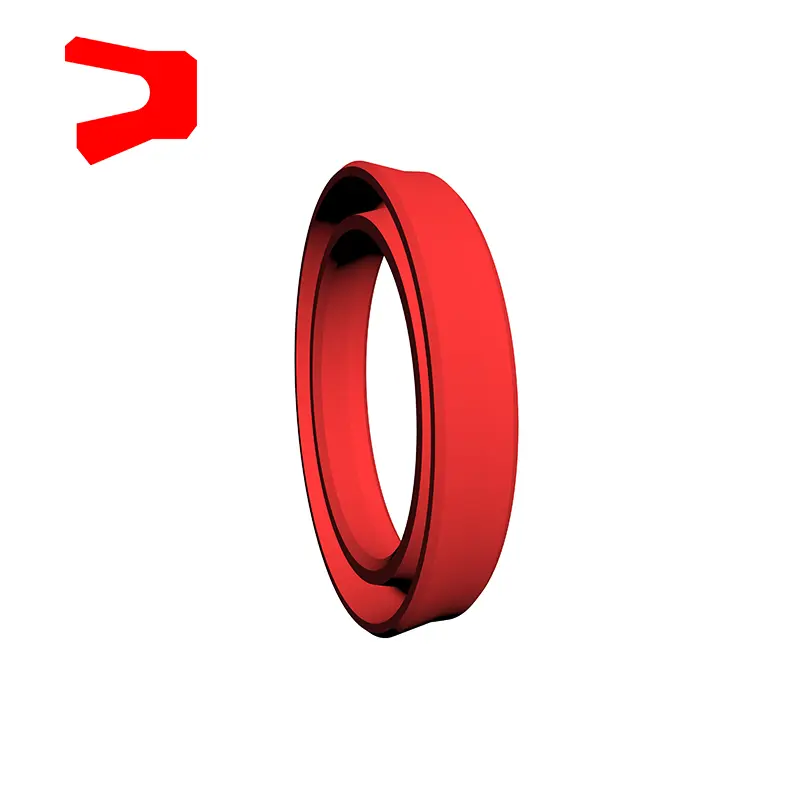

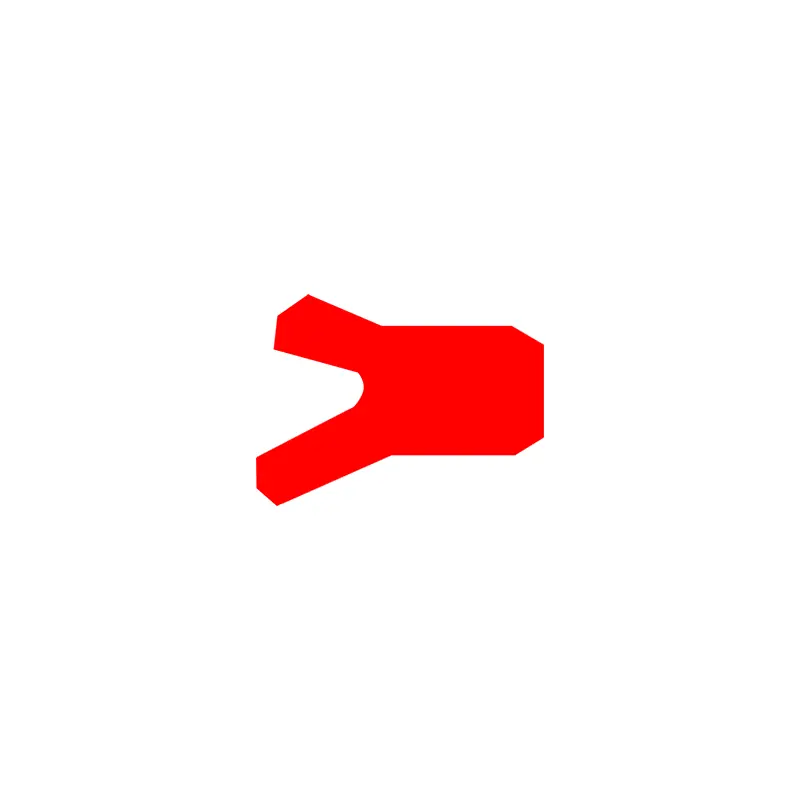

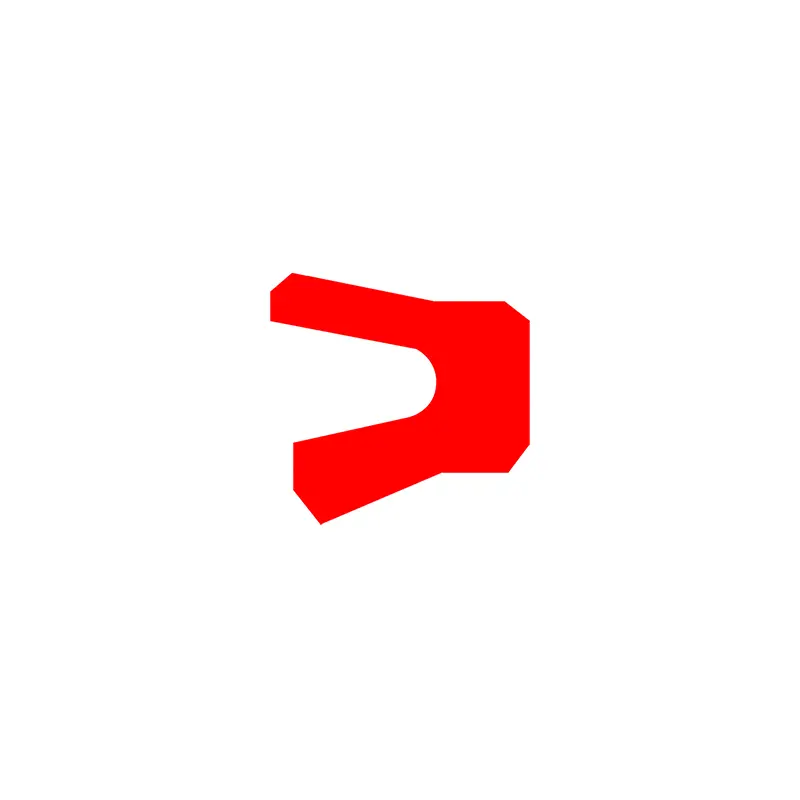

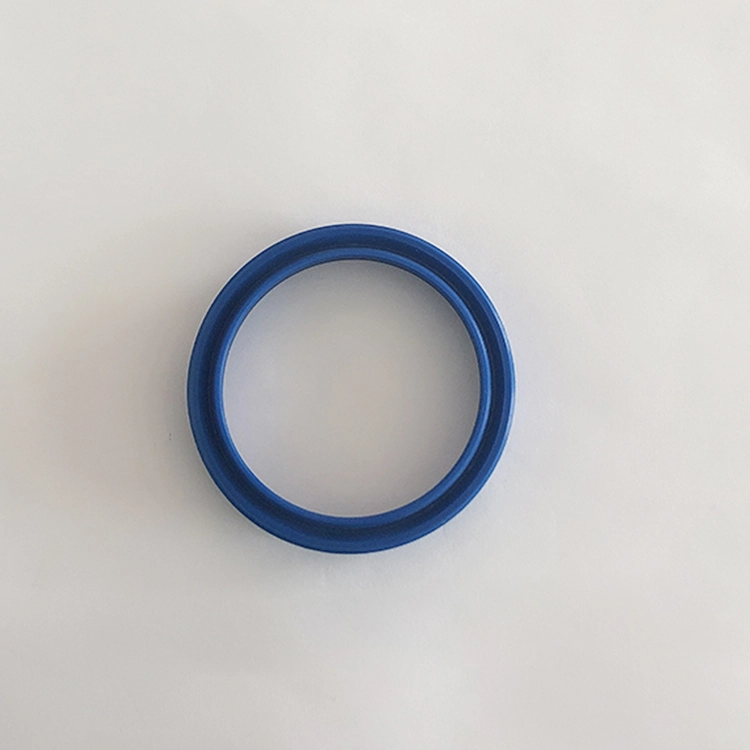

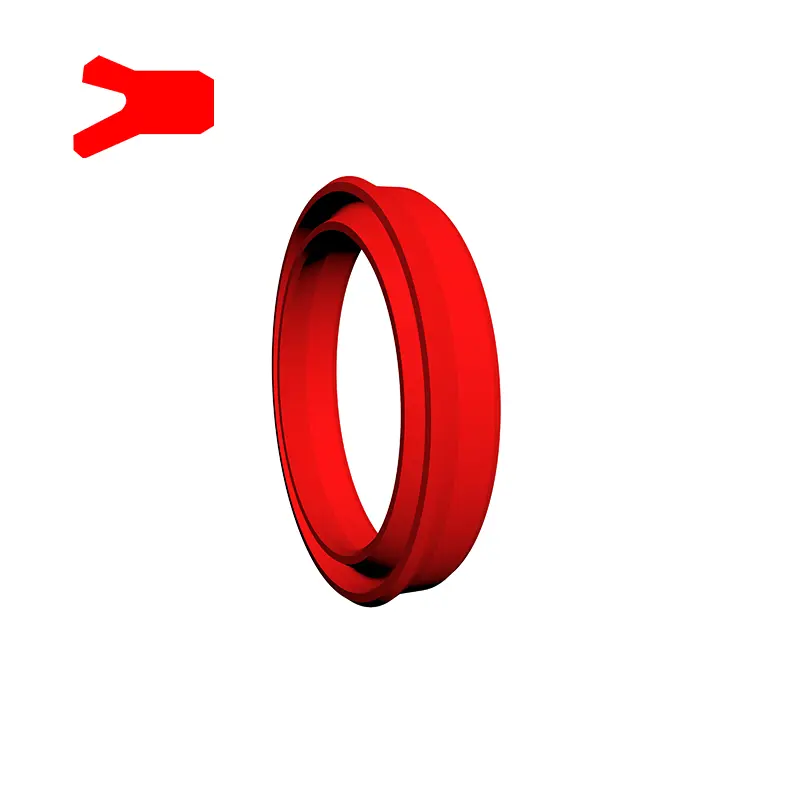

シャフト用のYXDタイプシールリングは、ピストンロッドで特別に使用される非対称シールです。これは、油圧式往復運動の一元配置シーリングに適しており、優れたシーリングパフォーマンスを持っています。 12〜32MPaで使用する場合、かかとで保持リングが必要です。溝は、JB/ZQ4265-97標準に準拠しています。その特性:

1。光負荷と中程度の負荷に適用できます。

2。高圧シールと低圧シールの両方の良好なシーリング性能。

3.さまざまな材料が利用可能であり、中程度の抵抗性能はより広範です。

4.シンプルな構造と簡単な設置とメンテナンス。

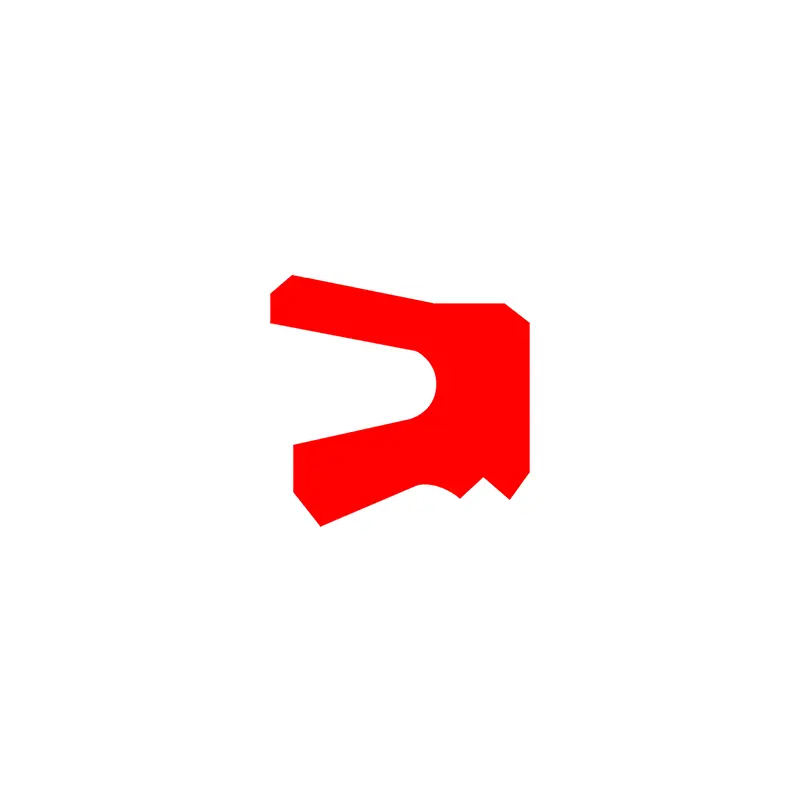

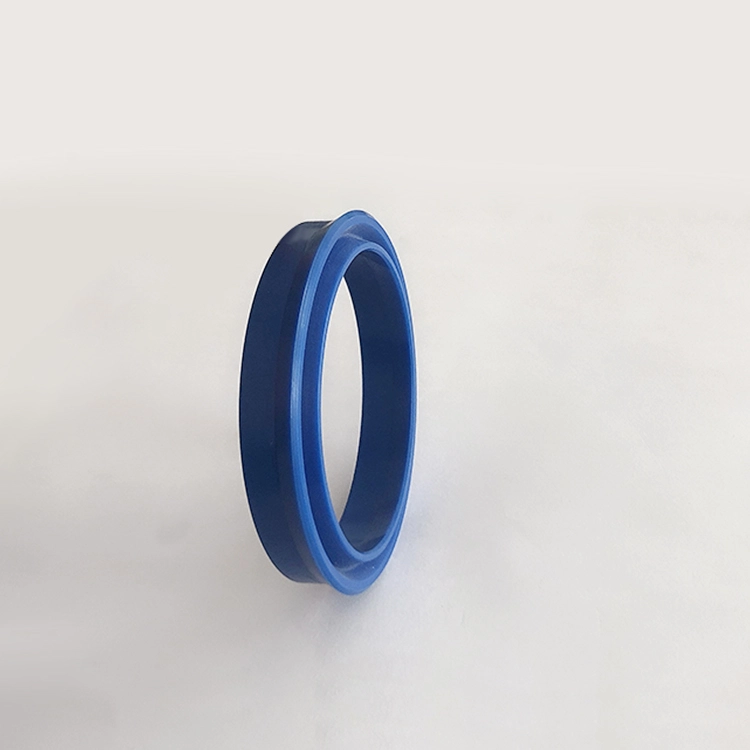

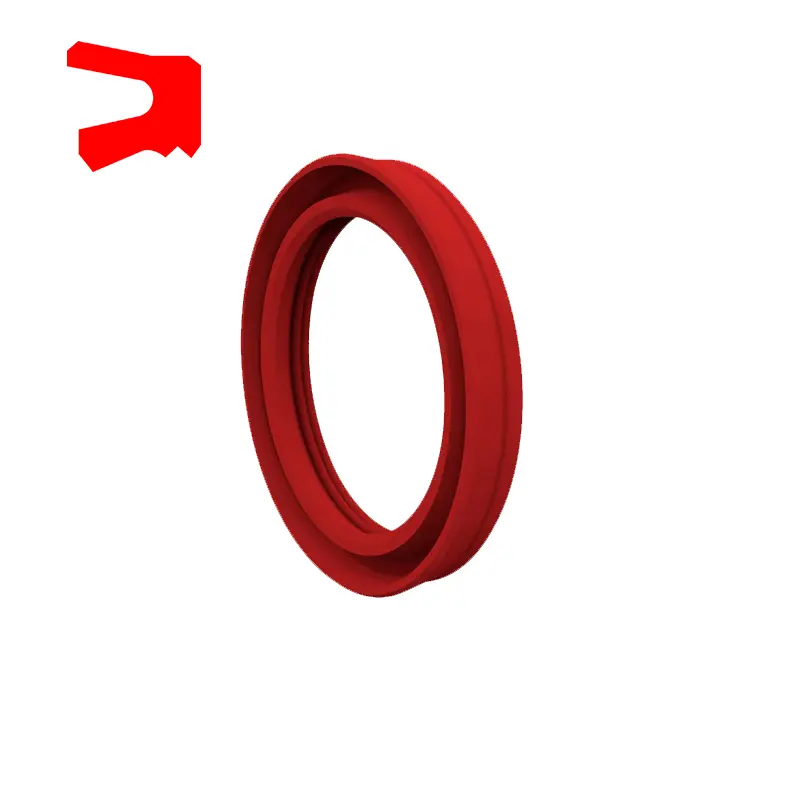

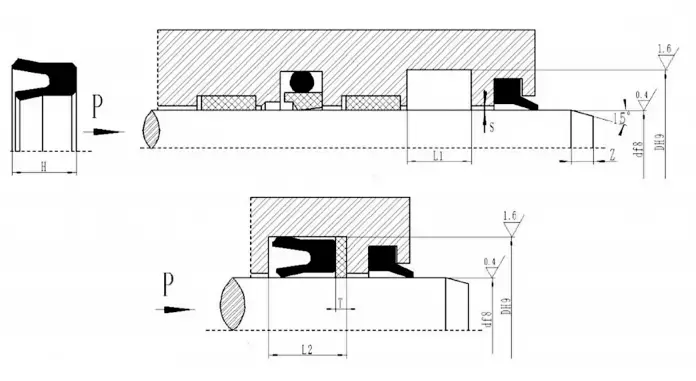

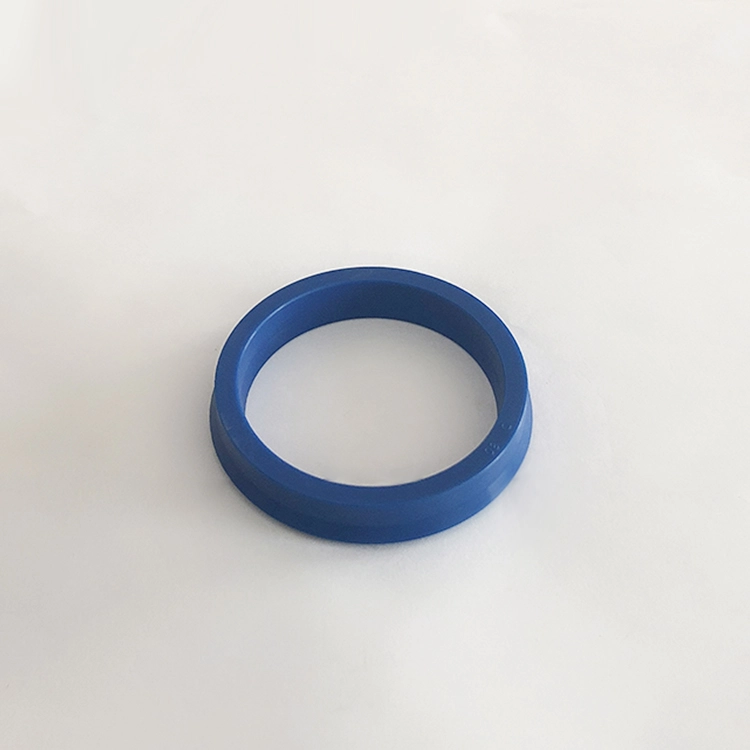

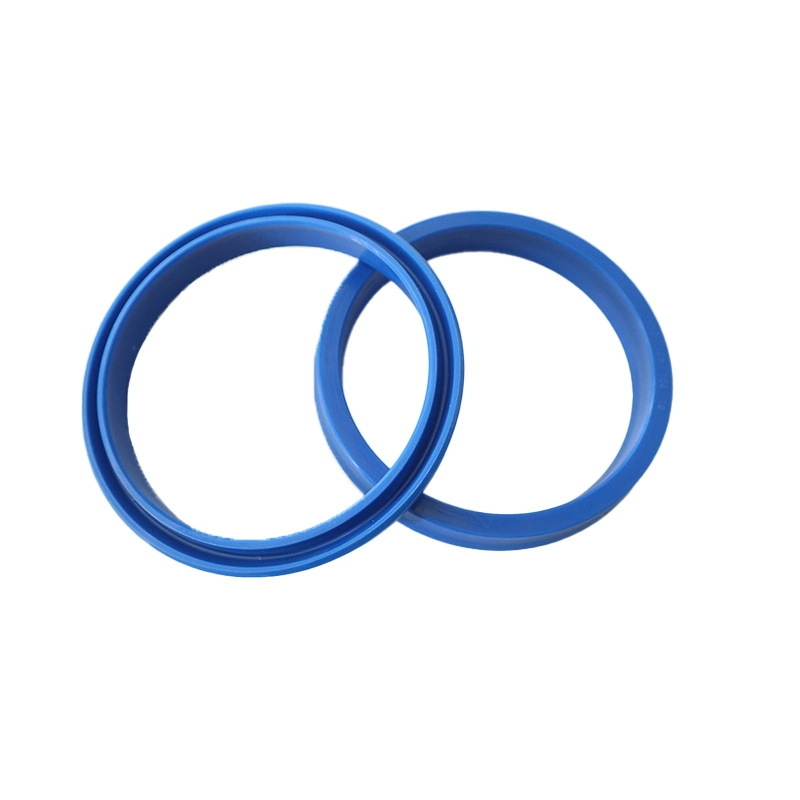

RCURシールリングは、ピストンロッドで特別に使用される非対称シールで、油圧式往復運動の一元配置シーリングに適しており、シーリング性能が優れています。溝はISO5597標準に適合します。シーリングシステムの補助シールとして使用されます。その特性:

1.優れた静的および動的シーリングパフォーマンス。

2。動的条件下での強い残留油回収能力。

3.シンプルな構造と簡単な設置とメンテナンス。

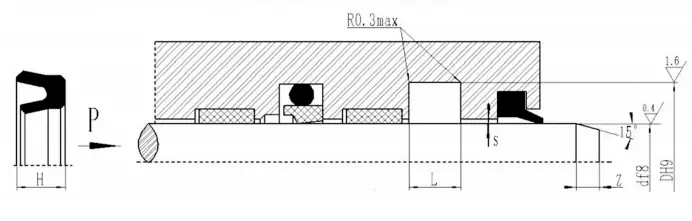

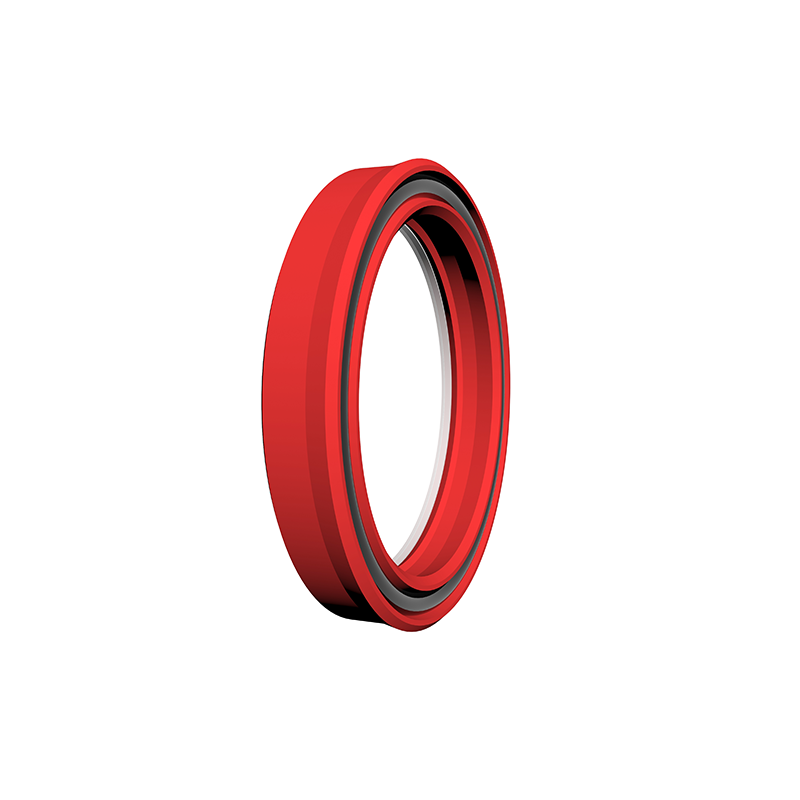

RCUSRシールリングは、ピストンロッドで特別に使用される非対称シールで、シールリングの内側に補助リップがあります。これは、油圧式往復運動の一元配置シーリングに適しており、優れたシーリングパフォーマンスを持っています。溝はISO5597標準に適合します。単独で、またはシーリングシステムの補助シールとして使用できます。その特性:

1.優れた静的および動的シーリングパフォーマンス。

2。摩擦の低さ、滑らかな動き、動的条件下での強い残留油回収能力。

3.シンプルな構造と簡単な設置とメンテナンス。


製品機能とアプリケーション:

材料の選択

1.サポートOリング材料を選択できます:R01ニトリルラバー(NBR)、RO2 Fluorubber(FKM)など。

2。シーリングリング材料:PTFE2、PTFE3、PTFE4、PUなど。

RC15材料選択

1。圧力環材料:ポリテトラフルオロエチレン、ニトリル布、蛍光材布、ナイロン、ポリオキシメチレン

2。Vリング材料:ポリテトラフルオロエチレン、ニトリルゴム、ニトリル布、蛍光材、蛍光材布、ポリウレタン

3。リング材料のサポート:ニトリル布、フルオロババー布、ナイロン、ポリオキシメチレン、ポリテトラフルオロエチレン

RCUR材料選択ポリウレタン(PU)


注文例:

注文モデルRC11-40X55.1X6.3-PTFE3-R01

注文モデルRC11-B-40X55.1x6.3-PTFE3-R02

モデルロッド直径x溝直径x溝幅PTFE3修正PTFE材料コードR01、R02-Oリング材料コード

注文モデルRC12-40X55X7.5—PTFE3— R01

モデルロッド直径x溝直径x溝幅

注文モデルRC13-80-PTFE3-R01またはSPNC-80-PTFE3-R01

RC13/SPNC-MODEL 80シャフト直径D PTFE3-PTFEマテリアルコードR01-Oリング材料コード

注文モデルRC14-80-PTFE3-R01

RC14-MODEL 80シャフト直径D PTFE3-PTFEマテリアルコードR01-Oリング材料コード

RC15

モデル 材料 適用可能な範囲 シーリング
RC15-A Vリング:NBRクロス、プレッシャーリング、サポートリング:NBRクロス/PA/POM/PTFE 通常の温度、高圧 良い
RC15-B Vリング:FKMクロス、プレッシャーリング、サポートリング:FKMクロス/PTFE 高温、高圧 良い
RC15-C Vリング:NBR、プレッシャーリング、サポートリング:NBR布/PA/POM/PTFE 通常の温度、中圧、低圧 素晴らしい
RC15-D Vリング:FKM、圧力リング、サポートリング:FKMクロス/PTFE 高温、中、低圧 素晴らしい
RC15-E Vリング:NBR+NBR布の組み合わせ、プレッシャーリング、サポートリング:NBR布/PA/POM/PTFE 通常の温度、中、高圧 とても良い
RC15-F Vリング:FKM+FKM布の組み合わせ、プレッシャーリング、サポートリング:FKM布/PTFE 高温、中、高圧 とても良い
RC15-G Vリング、圧力リング、サポートリング:PTFE1/PTFE2/PTFE3/PTFE4 高温および高圧腐食性媒体 普通
RC15-H Vリング:PU、圧力リング、サポートリング:PU/PA/POM/PTFE 通常の温度、中、高圧 とても良い

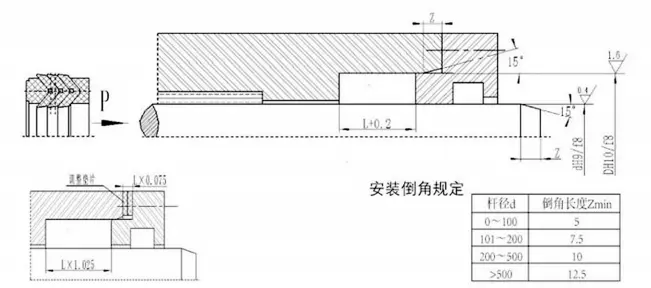

注文例RC15-A-40X55X22.5RC15-A-MODEL DXDXL 設置面積規制

ロッド径d 面倒な長さZ分
0〜100 5
101〜200 7.5
200〜500 10
>500 12.5

V字型の結合シールは、ガスケットの軸方向のサイズを調整することにより、シーリングと摩擦の最良の状態を実現できます。長期操作後の最初の摩耗は、軸サイズを調整することで拡張できます。シーリングキャビティの調整可能な軸方向のサイズを1.025Lに設計し、調整量は7.5%Lになるように設計することをお勧めします。


SPN

注文モデルSPN-D*D*L-PTFE3-R01ロッド直径*溝底直径*溝幅

SPNモデルPTFE3修飾PTFE材料コードR01角角材料コード

RC17

注文モデルrc17-d*d*l-ptfe3-r01ロッド直径*溝底直径*溝幅

GTD

TDMI

GGDI

bd

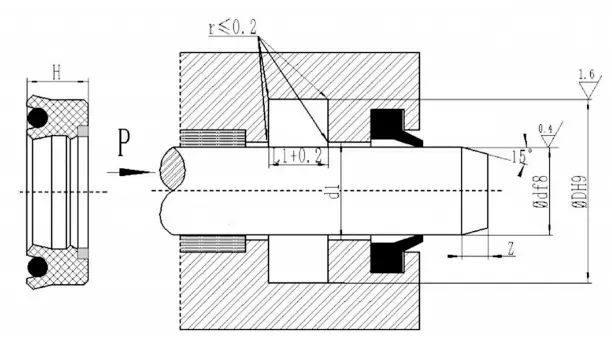

注文モデルBD40*55*11.4ロッド直径×溝直径×シールの高さ

YXD

注文モデルYXD63X75X14 -R01ロッド直径×溝直径×シールの高さ - 材料コード

rcur

注文モデルRCUR63X73×10ロッド直径×溝直径×シールの高さ

注文モデルRCUSR63X73X6ロッド直径×溝の直径×シールの高さ

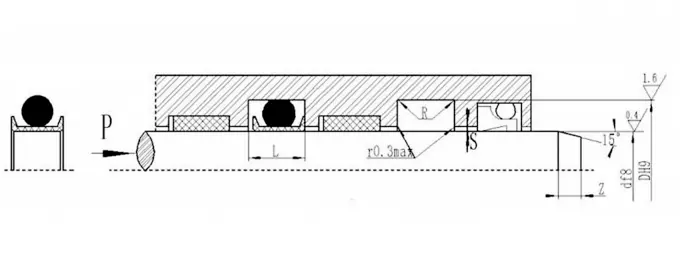

仕様

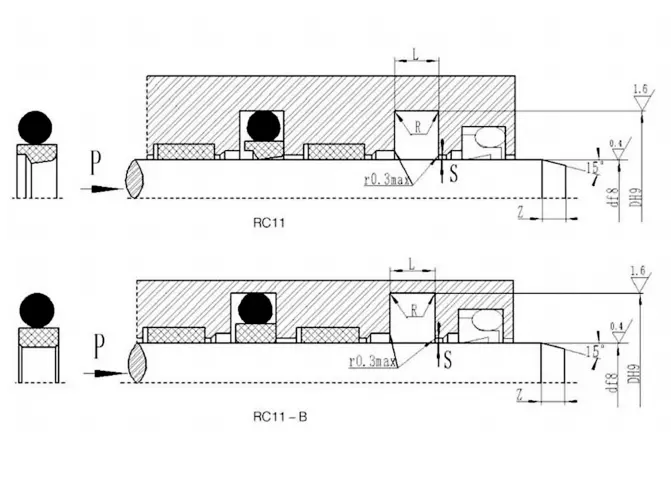

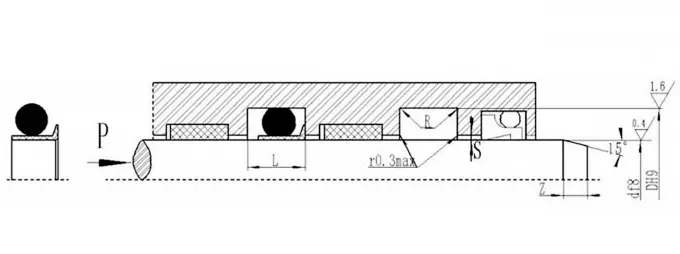

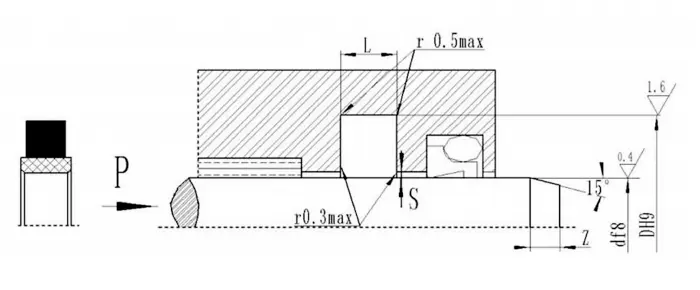

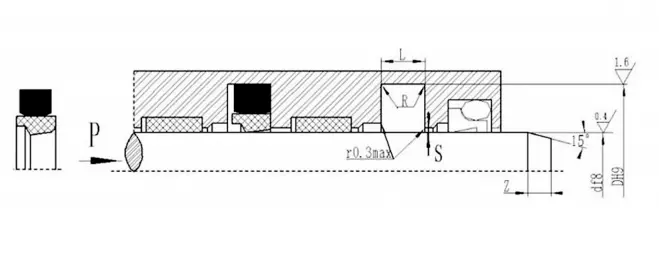

RC11 National Standard(仕様テーブルにあらゆるサイズの製品を生産できます)
標準タイプD F8
RC11
RC11-B
ライトロードD F8
RC11-Q
RCI1-B-Q
重荷重D F8
RC11-Z
RC11-B-Z
溝の直径
D H9
溝の幅
L+0.2
放射状クリアランスsmax 丸いコーナー
rマックス
面取り
Z
Oリングワイヤの直径dO
0〜20mpa 20-40MPA
3〜7.9 8〜18.9 - D+5 2.2 0.20 0.15 0.4 2 1.80
8〜18.9 19〜37.9 3〜7.9 D+7.5 3.2 0.25 0.15 0.6 3 2.65
19〜37.9 38〜199.9 8〜18.9 D+11 4.2 0.25 0.2 1.0 4 3.55
38〜199.9 200〜255.9 19〜37.9 D+15.5 6.3 0.3 0.2 1.3 5 5.30
200〜255.9 256〜649.9 38〜199.9 D+21 8.1 0.35 0.25 1.8 7 7.00
256〜649.9 650-999.9 200-255.9 D+24.5 8.1 0.35 0.25 1.8 7 7.00
650〜999.9 > 1000 256〜649.9 D+28 9.5 0.5 0.3 2.5 8 8.60
> 1000 - 650〜999.9 D+38 13.8 0.7 0.6 3.0 10 12.0

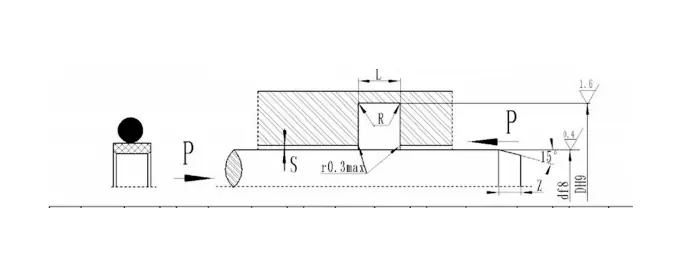

RC12
ロッドの直径の範囲
D F8
溝の直径
DH9
溝の幅
L+0.2
放射状クリアランスsマックス 丸いコーナー
rマックス
面取り
Z
0〜20mpa 20〜40mpa
20〜39.9 D+10 5 0.4 0.3 0.2 4
40〜70.9 D+15 7.5 0.4 0.3 0.3 5
71〜200 D+20 10 0.5 0.4 0.4 6
200〜309.9 D+25 12.5 0.6 0.5 0.4 8.5
310〜539.9 D+30 15 0.7 0.6 0.8 10
540-699.9 D+35 17.5 0.8 0.7 1.2 12
700〜1500 D+40 20 0.8 0.7 1.2 14
注:40 MPaを超えるプレッシャーの場合、シールルートエリアSMAXはH8/18フィット許容範囲を使用します。
RC13
シャフトの直径範囲
D F8
溝直径D H9 溝の幅
L+0.2
丸い角
rマックス
放射状クリアランス
Smax
面取り
Zmin
Oリングワイヤの直径
dO
油圧使用用 空気圧および油圧低摩擦の場合
3〜10 D+3 D+3.5 2.5 0.4 0.2 3 1.9
10〜22 D+4 D+4.6 3.2 0.6 0.3 4 2.4
22〜50 D+6 D+6.6 4.7 1 0.3 5 3.5
48〜150 D+10 D+10.6 7.5 1 0.35 6 5.7
150〜1500 D+15 D+15.6 11.0 2.5 0.4 8 8.6
RC14
シャフトの直径範囲
D F8
溝の直径
D H9
溝の幅 l+0.2 丸い角
rマックス
放射状クリアランス
S
面取り
Z
Oリングワイヤの直径
dO
8〜17 D+5.2 3.8 0.6 0.25 3 2.65
18〜39 D+6.6 4.8 1 0.3 4 3.55
40〜108 D+10 7.3 1.3 0.35 6 5.30
109〜1500 D+13 9.5 1.8 0.4 8 7.00
注:30mm以下のシャフト直径の場合、開いた溝をお勧めします。

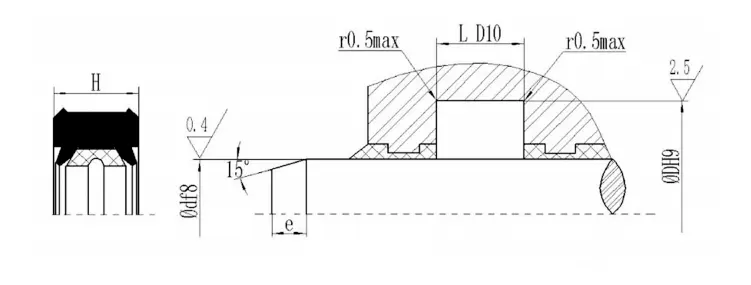

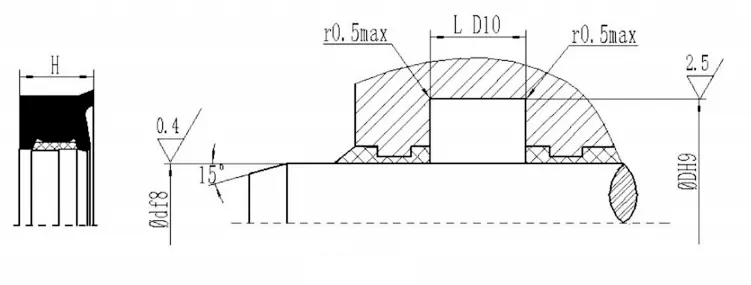

TDMI
インストール寸法 面取りの長さ
ロッドの直径 DF8 溝の外径 DH9 スロット幅 L D10 シールの高さ h
ロッドの直径の範囲 面取りの長さ E≥
20-56 D+10 16 15
20-59 6
57-140 D+13 16 15
60-104 7
> 140 D+15 16 15
105-299 10





300-650 15

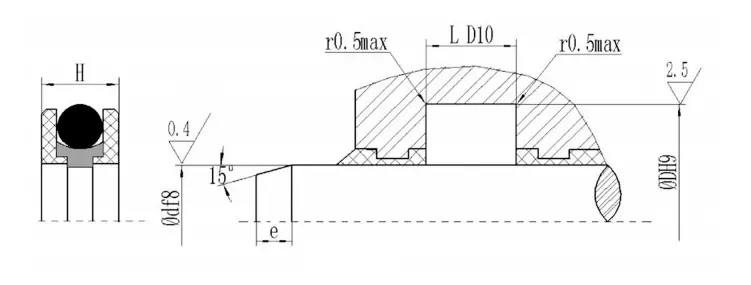

GGDI
インストール寸法チャニーファーの長さ
ロッドの直径 DF8 溝の外径 DH9 スロット幅 L D10 シールの高さ h
ロッドの直径の範囲 面取りの長さ E≥
20-39 D+7.2 4 3.5
20-59 6
40-79 D+10 5 4.5
60-104 7
80-100 D+13.8 7.5 7
105-299 10
101-250 D+20 10 9.5
300-650 15
250-600 D+30 15 14.5


> 600 D+40 20 19.5


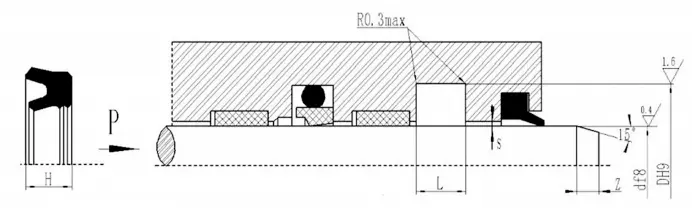

RCUR、RCUSR押出ギャップ
圧力/MPa 押出ギャップSMAX
ロッド直径D≤60mm ロッド直径d> 60mm
≤5 0.4 0.5
≤10 0.3 0.4
≤20 0.2 0.3
≤30 0.15 0.2
≤40 0.1 0.15
