回転軸用ラビリンス型複合シール

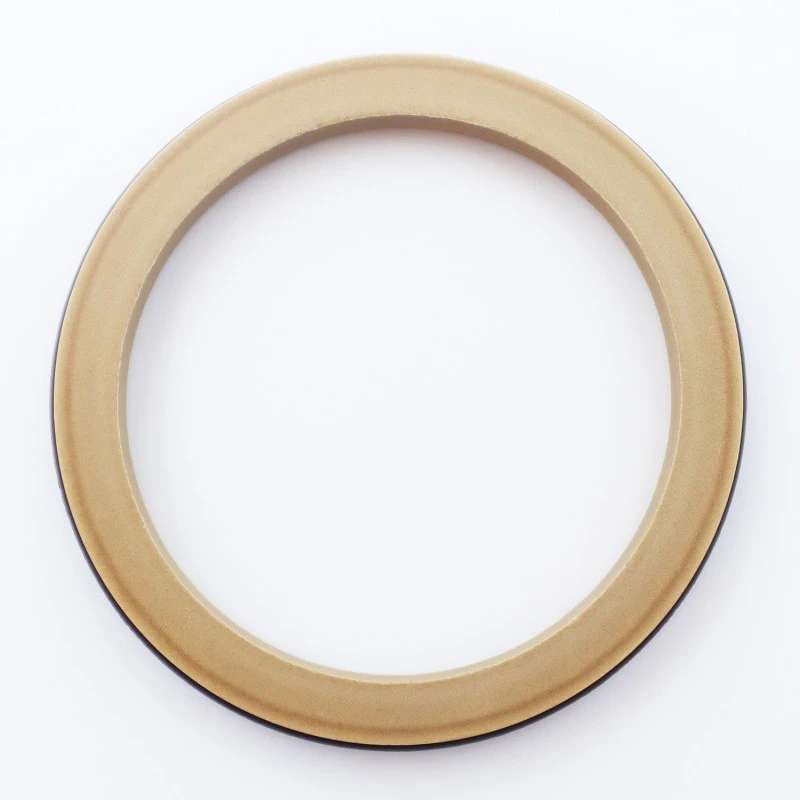

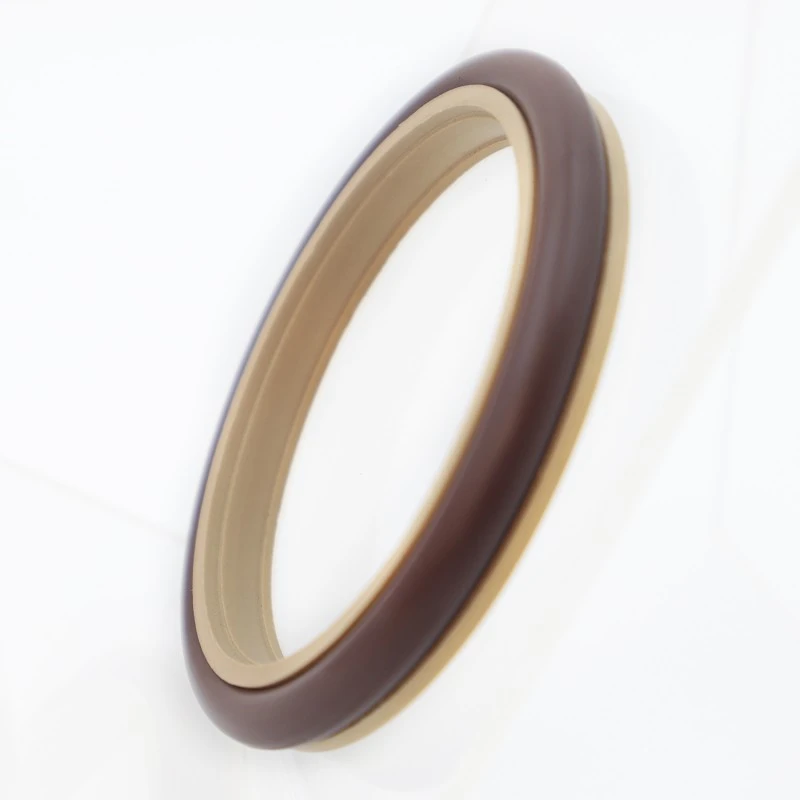

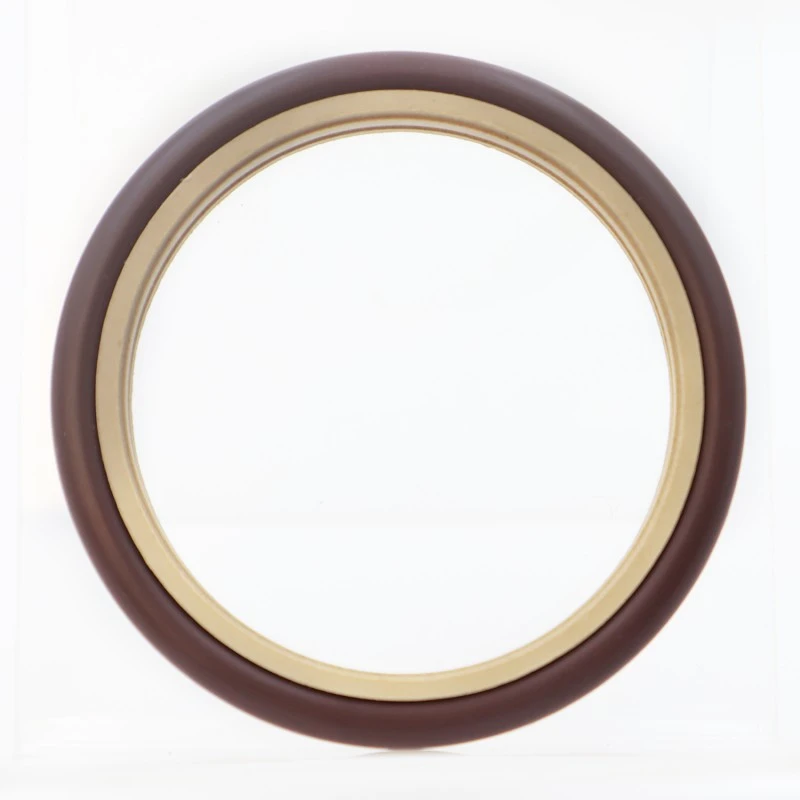

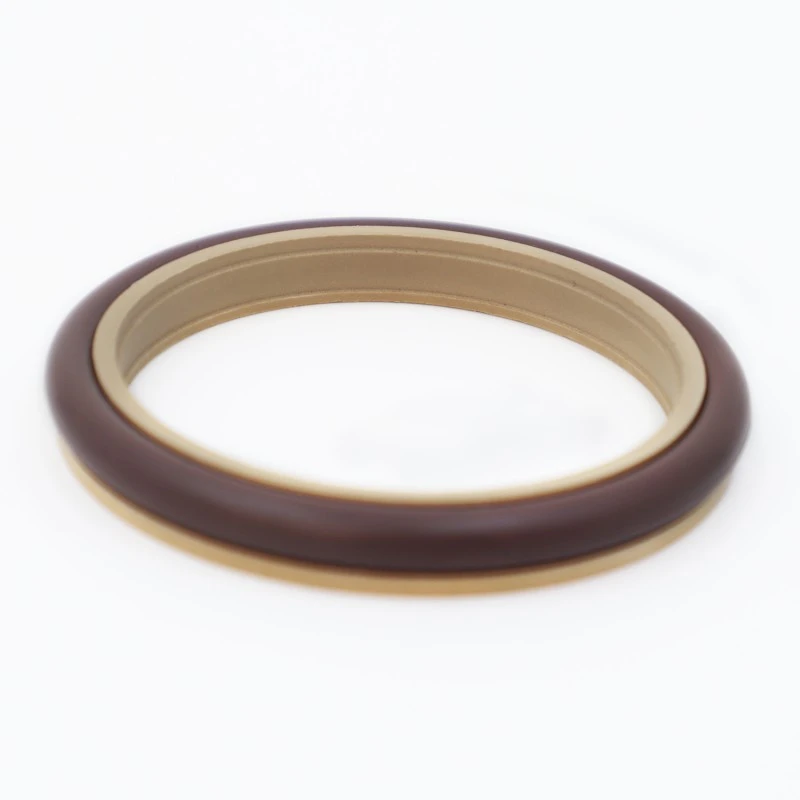

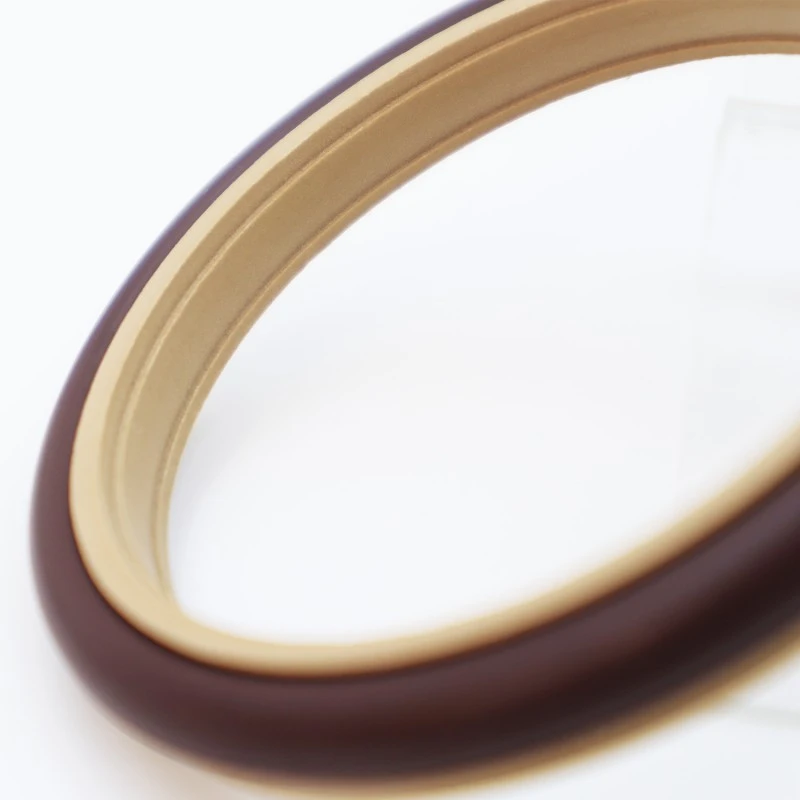

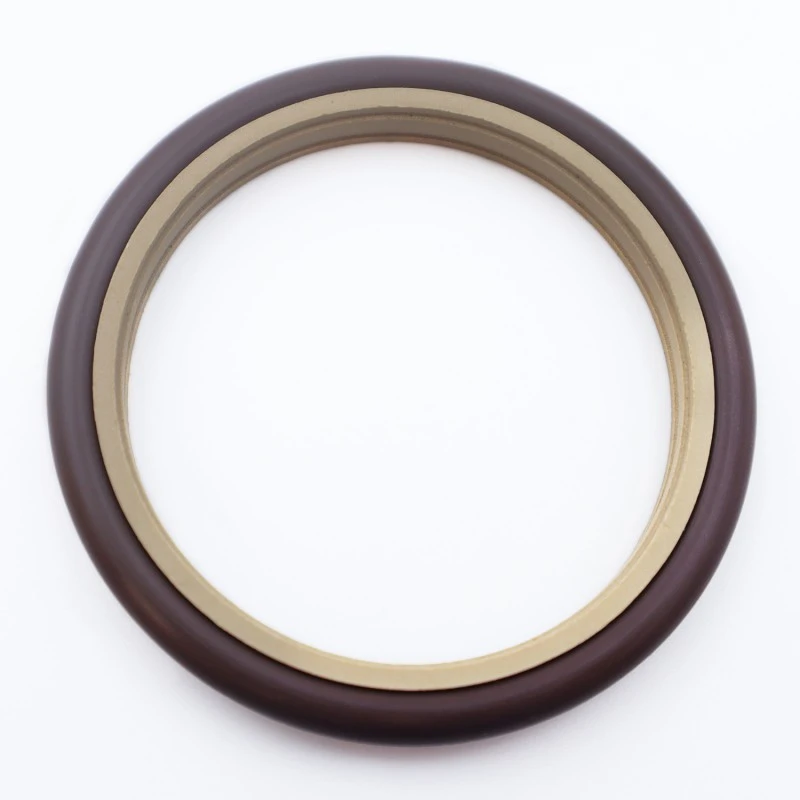

回転軸用ラビリンス型複合シールはルイチェンシール社の製品です。これは、PTFE 材料が充填された歯付きシールリングと O リングで構成されています。油圧、空圧による往復運動、回転運動の一方向シールに適しています。長寿命、低摩擦、良好なシール性能、小さな構造スペースを特徴としており、油圧シールにも使用できます。

お問い合わせを送信

製品説明

Ruichenは回転軸用ラビリンス型複合シールを製造しており、RC2051-B（標準タイプ）とRC2051-G（高速タイプ）があります。 RC2051 の独自のリップ設計は、空気圧往復シールや回転シールに使用した場合でも、優れたシール性能と極めて低い摩擦抵抗を実現します。

適用動作条件

圧力/MPa	温度 / ℃	参考Pv値/Mpa.m/s	基準速度/m/s	中くらい
≤70 (標準モデル)	-35～+100（NBR Oリング）	≤10	＜2	作動油、エマルジョン、水、ガスなど
≤30 (高速モデル)	-20～+200(OリングFKM)	≤10	＜6	作動油、エマルジョン、水、ガスなど

材料の選択

1. 使用可能なOリング材質：R01 ニトリルブタジエンゴム（NBR）、R02 フッ素ゴム（FKM）など。

2. シールリング材質: 標準材質 PTFE4、その他のオプション材質には PTFE1、PTFE2、PTFE3、PTFE5 が含まれます。

なぜルイチェンを選ぶのですか？

Ruichen は製品を提供するだけでなく、製品から技術に至るまでの専門的なサポートも提供します。専門的な選択アドバイス、故障分析、技術的な Q&A が私たちが提供できるものです。シーリングの問題が発生した場合、当社は技術リソースを迅速に編成し、金属組織学的分析、スペクトル分析などの手段を通じて故障の根本原因を特定できるように支援します。私たちのサポートはそれだけにとどまらず、効果的な改善プログラムも提案します。

注文例

注文モデル: RC2051—80x91.7x7.6—PTFE3—R01

モデル: dxDxL-

材料コード:

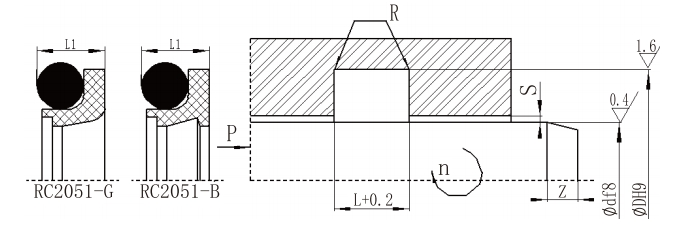

構造図

仕様およびパラメータ表（パラメータ範囲内の任意の仕様が利用可能）

d f8 標準タイプ RC2051	d f8 軽負荷タイプ RC2051-Q	d f8 重荷重タイプ RC2051-Z	DH9	L+⁰.2	李	Rmax	SM			ズニン	する
d f8 標準タイプ RC2051	d f8 軽負荷タイプ RC2051-Q	d f8 重荷重タイプ RC2051-Z	DH9	L+⁰.2	李	Rmax	<10MPa	<20MPa	40MPa未満	ズニン	する
.	5～15.9	--	d+4.5	3.1	2.8	0.3	0.3	0.2	0.15	3	1.8
5～15.9	16～38.9	---	d+6.3	4.0	3.7	0.4	0.4	0.25	0.15	4	2.65
16～38.9	39～107.9	5～15.9	d+8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
39～107.9	108～670.9	16～38.9	d+11.7	7.6	7.1	0.5	0.5	0.3	0.2	7	5.30
108～670.9	671～999	39～107.9	d+15.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
671～999	1000 ～ 1599 年	108～670.9	d+19.4	12.1	11.3	0.7	0.7	0.5	0.3	12	8.60
1000 ～ 1599 年	≥1600	671～999	d+22	14.8	13.5	0.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ～ 1599 年	d+26	17.8	16.3	1.0	1.0	0.7	0.6	20	12.0
