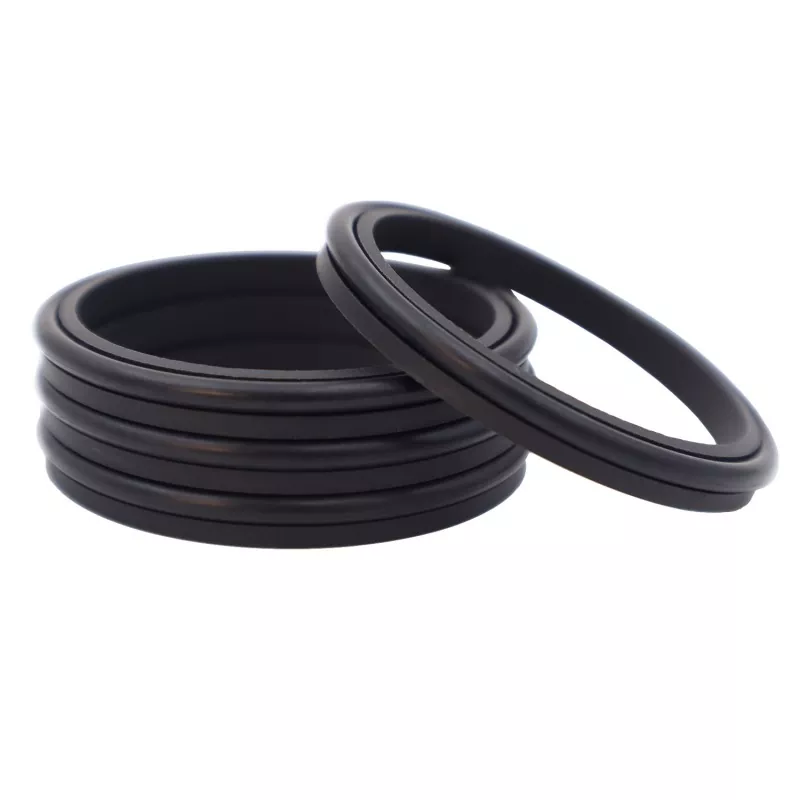

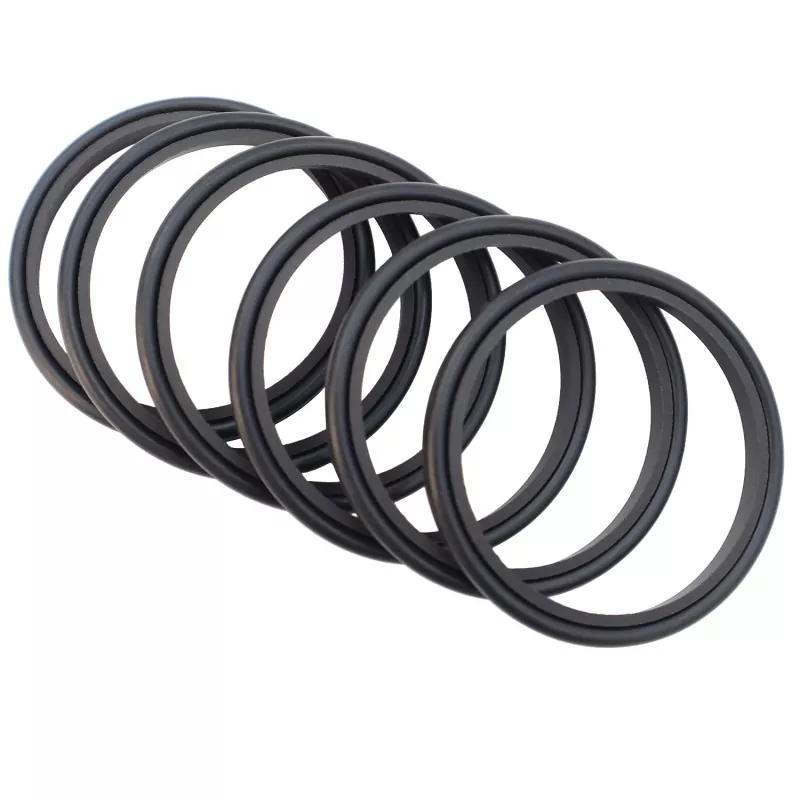

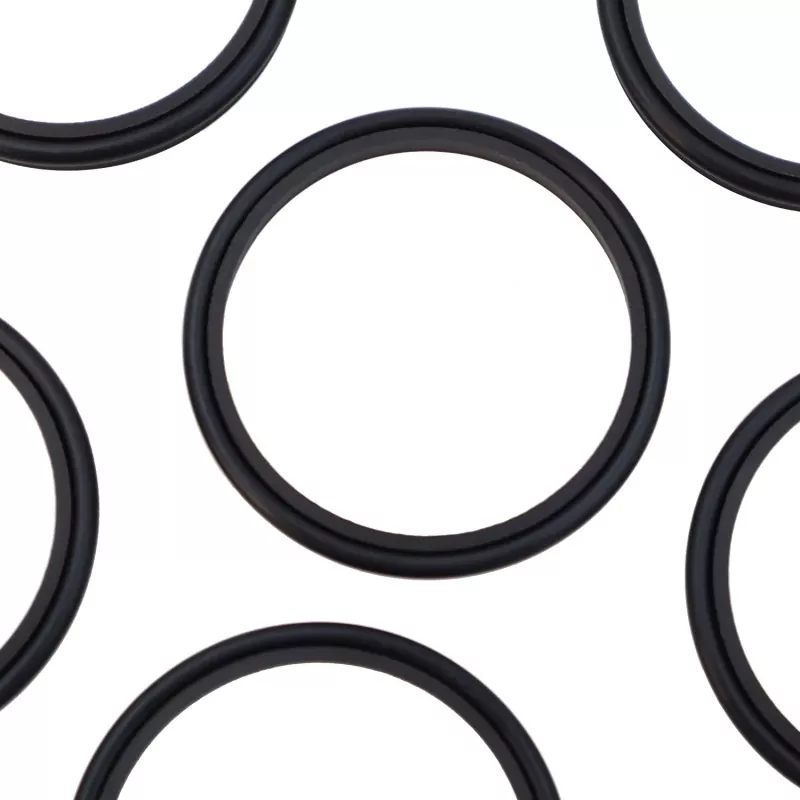

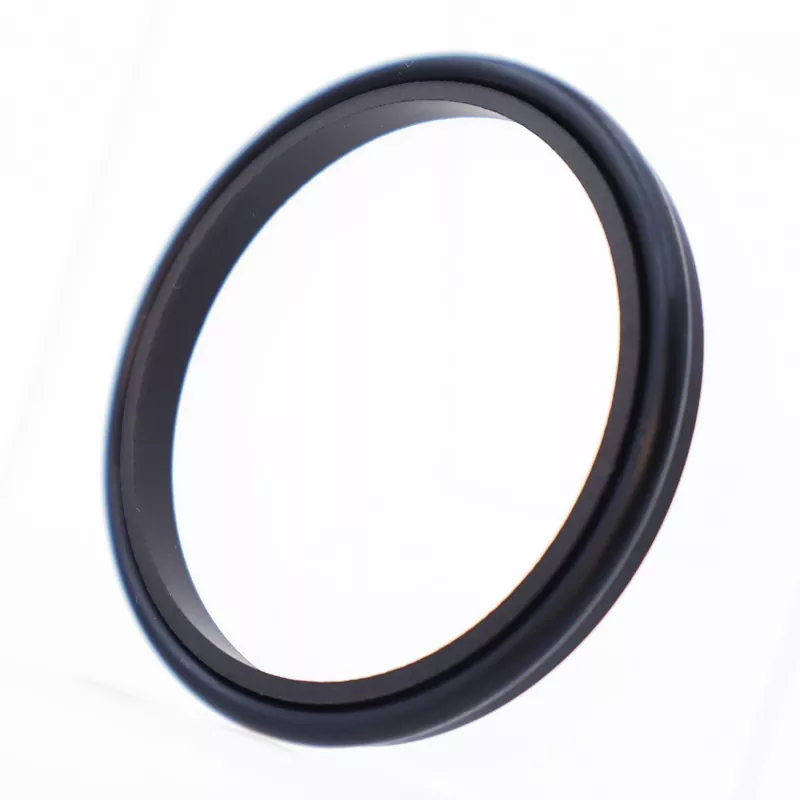

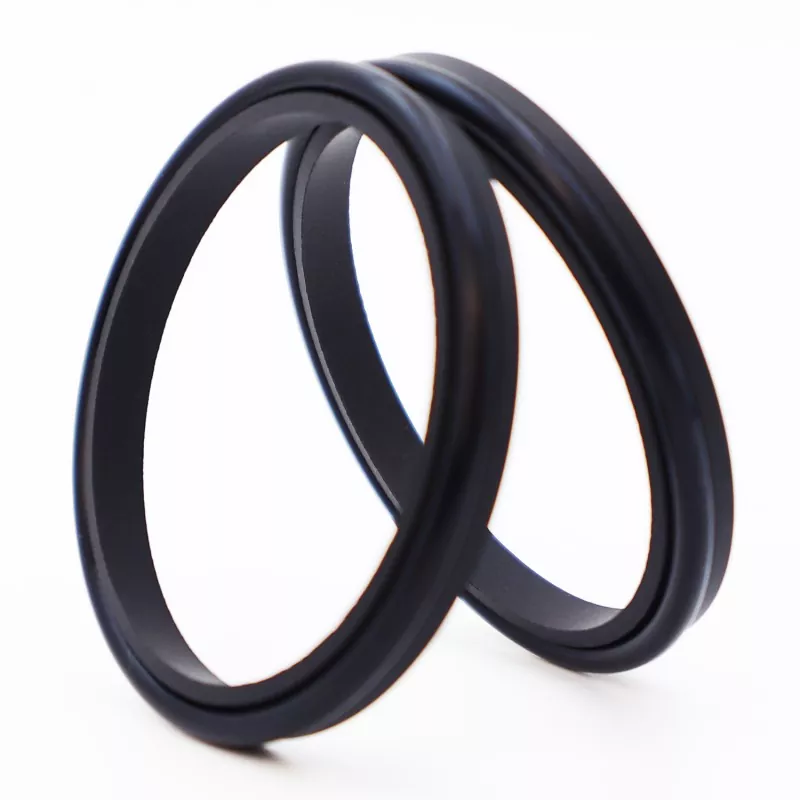

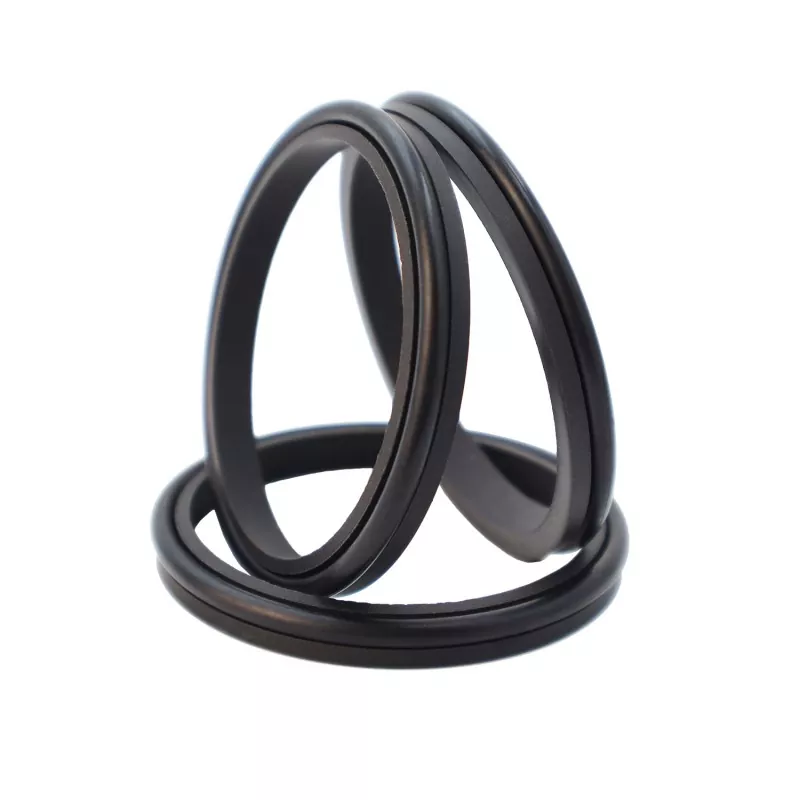

シングルリップ複合ワイパーシール

大量購入の場合は、Ruichen シングルリップ複合ワイパーシールをお選びください。充填 PTFE シングルリップワイパーリングとゴム製 O リングで構成されており、強力な一方向のワイパーアクションを実現して、外部の塵や汚染物質を効果的にブロックします。往復運動、揺動運動、螺旋運動を伴う装置に幅広く対応します。この複合ワイパーシールは、優れた耐摩耗性、耐久性、信頼性の高い保護を提供します。豊富な在庫がございます。お問い合わせや注文は歓迎されており、カスタムサイズのサービスも提供されています。

お問い合わせを送信

製品説明

シングルリップ複合ワイパーシールは、充填 PTFE シングルリップワイパーリングとゴム O リングで構成される単動式ワイパーシールです。ほこりを取り除き、システムの汚染を防ぐ機能があります。往復運動、振動運動、または螺旋運動の用途に適しています。

適用される動作条件

圧力(MPa)	温度(℃)	速度 m/s	メディア
-	-35～+100（NBR Oリング付）	6	作動油、エマルジョン、水など
	-20～+200（FKM Oリング付）

注文例

注文モデル: RCF03—80-PTFE3—R01

RCF03 – モデル | 80 – シャフト直径 | PTFE3 – 汎用変性 PTFE | R01 – ゴム部品の材料コード

ニトリルゴム(NBR) – R01 |フッ素ゴム(FKM) – R02

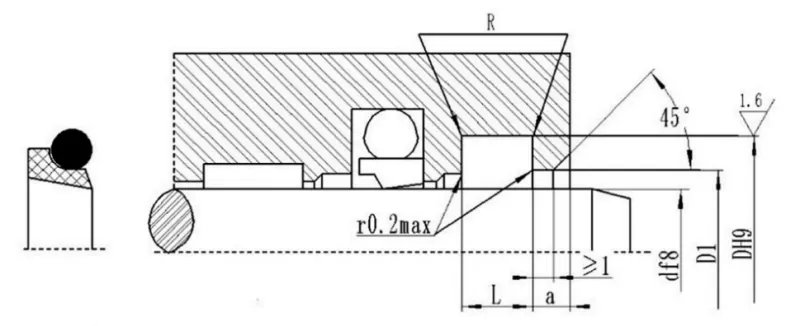

Single Lip Combined Wiper Seal

仕様表

製品は、指定されたパラメータ範囲内の任意のサイズで供給できます。

軸径範囲 d f8	溝径 D H9	溝幅 L+0.2	逃げ穴径 D1 H11	明確な開口幅 ≧	コーナー半径 R≦	Oリング断面直径する
4～11	d+4.8	3.7	d+1.5	2	0.4	1.80
12~64	d+6.8	5.0	d+1.5	2	0.7	2.65
65～250	d+8.8	6.0	d+1.5	3	1.0	3.55
251~420	d+12.2	8.4	d+2.0	4	1.5	5.30
421~650	d+16.0	11.0	d+2.0	4	1.5	7.00
651~1500	d+20.0	14.0	d+2.5	5	2.0	8.60
